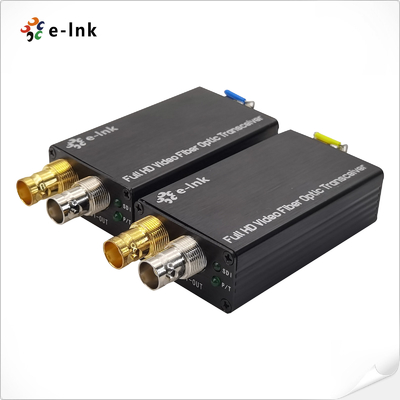

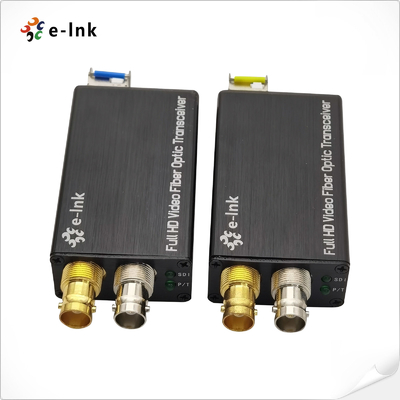

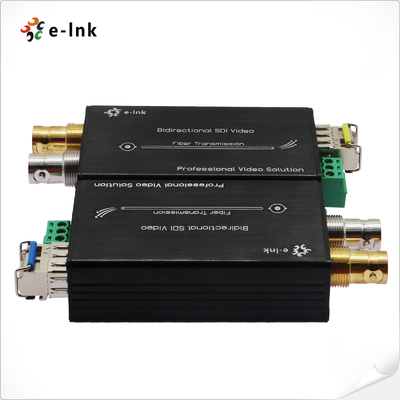

MiniDwu kierunkowe HD/Konwerter 3G-SDI na włókno
Przegląd
W sprawieKonwerter światłowodowy typu mini 3G/HD-SDIprzeznaczony do profesjonalnej transmisji wideo, obsługujący
1-kanałowe dwukierunkowe wideo 3G/HD-SDI(z wbudowanym dźwiękiem) przez jeden kabel światłowodowy.
Rozwiązanie to obejmuje parę nadajnika i odbiornika, umożliwiającąw czasie rzeczywistym,bez strat,
niekompresowane cyfrowe wideoW pełni obsługuje wszystkie patologiczne schematy,
zapewnienie stabilnej i niezawodnej transmisji sygnału dlaSygnały 3G/HD-SDI 1080PIdealnie dlanadzór bezpieczeństwa,
Konferencje wideo,transmisja na żywo, i wydarzeniaaplikacje produkcyjne.
Cechy
Każdy kanał obejmuje4-kanałowywbudowany dźwięk;
► Automatic cable equalization, used for all rate below 3.2 Gb/s (Belden 1694A);
️ Automatyczne odblokowanie 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Bezpośrednio kompatybilne zSystemy kamer HD-SDI
¢ Długa zdolność przesyłowado 80 km
► Hot swap and hot plug;
¢ obsługa wszystkich patologicznych wzorców, całkowicie cyfrowa transmisja poziomu transmisji bez kompresji;
Wskazówka stanu LED do monitorowania warunków pracy
√ zakres dynamiczny superoptyczny i wolny od regulacji;
bardzo szeroki zakres temperatur na poziomie przemysłowym (-20°C~+70°C), dostosowany do różnych warunków;

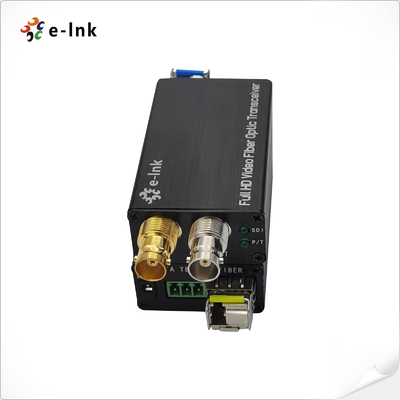

Interfejs i panel
Wskaźniki techniczne
| Interfejs światłowodowy |
| Interfejs włókna | Simplex LC |
| Odległość transmisji | 0-20Km (Inne dostępne odległości) |
| Długość fali | 1310nm/1550nm |
| Wideo |
| Interfejs wideo | BNC |
| Impedans wejścia/wyjścia wideo | 75Ω |
| napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo | Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) | < 1% |
| Wsparcie formatu SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Standardy SDI wideo | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI |
| Elektryczne |
| Adapter zasilania | Prąd stały 5~12V |
| Zużycie energii | < 5W |
| Wskaźnik LED |
| SDI | Wideo SDI |
| P/T | Zasilanie |
| Wyroby mechaniczne |
| Wymiary (LxWxH) | 80 x 40 x 20 mm |
| Waga | 00,8 kg/parę |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Płytka |
| Środowiskowe |
| Temperatura pracy | -20°C+70°C |
| Temperatura przechowywania | -40°C+80°C |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Informacje o zamówieniu
| Model | Opis |
| LN K-MHD-BIMM | Mini-type Bi-directional HD-SDI to Fiber Converter, MMF, LC Fiber Connector 500 metrów, włącznie z nadajnikiem i odbiornikiem, stosowany w parach |
| LNK-MHD-BI20 | Mini-type Bi-directional HD-SDI to Fiber Converter, SMF, LC Fiber Connector 20KM, włącznie z nadajnikiem i odbiornikiem, stosowany w parach |
| LNK-MHD-BI40 | Mini-type Bi-directional HD-SDI to Fiber Converter, SMF, LC Fiber Connector 40KM, włącznie z nadajnikiem i odbiornikiem, stosowany w parach |
| Model | Opis |
| LNK-M3G-BIMM | Mini-type Bi-directional 3G-SDI to Fiber Converter, MMF, LC Fiber Connector 500 metrów, włącznie z nadajnikiem i odbiornikiem, stosowany w parach |
| LNK-M3G-BI20 | Mini-type Bi-directional 3G-SDI to Fiber Converter, SMF, LC Fiber Connector 20KM, włącznie z nadajnikiem i odbiornikiem, stosowany w parach |
| LNK-M3G-BI40 | Mini-type Bi-directional 3G-SDI to Fiber Converter, SMF, LC Fiber Connector 40KM, włącznie z nadajnikiem i odbiornikiem, stosowany w parach |
Zastosowanie
