Konwerter HD-SDI na światłowodowy
Funkcje konwertera HD-SDI na światłowody
1Zaawansowana wielokanałowa transmisja audio i wideo
Konwerter ten skutecznie obsługuje 1-kanałowe wideo HD-SDI z 8-kanałowym wbudowanym dźwiękiem na strumień SDI.Przekazuje treści w jakości transmisji i dwukierunkowe dane sterowania RS422/485 za pomocą światłowodu, wykorzystując pełną cyfrową transmisję bez sprężania w celu zapewnienia integralności sygnału na profesjonalnym poziomie nadawania i kompatybilności.
2Automatyczne zarządzanie integralnością sygnału
Wyposażony w inteligentne funkcje, w tym automatyczne wyrównanie kabli i automatyczne reclocking (270Mbps-1,48Gbps).Kompensowanie utraty kabli i drgawek w celu zagwarantowania nienaruszonej transmisji wideo i danych bez ręcznej regulacji.
3Rozszerzona odległość transmisji i elastyczność
Zaprojektowany do zastosowań na duże odległości, obsługujący niezawodną transmisję od co najmniej 10 km (6,2 mil) do 80 km.Zintegrowany z technologiami WDM/CWDM/DWDM i możliwościami 1000M, oferując skalowalną szerokość pasma do przyszłych modernizacji sieci i łatwą integrację z istniejącą infrastrukturą.
4Wysoko niezawodna eksploatacja przemysłowa
Zbudowany do wymagających środowisk z wejściem zasilania bloku końcowego i obsługą wymiany na gorąco.Oferuje on bardzo szeroki zakres temperatury roboczej na poziomie przemysłowym (-40 °C do +85 °C) oraz zaawansowane techniki powlekania powierzchni, zapewniając solidną wydajność i trwałość w różnych trudnych warunkach.
5Bezpośrednia integracja systemu i wzmocniona optyka

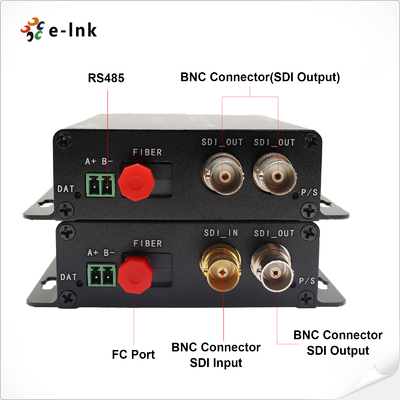

Bezproblemowa integracja z systemami kamer HD-SDI za pośrednictwem wejścia SDI, wyjścia światłowodowego FC i lokalnego monitora pętli SDI.umożliwiające wdrożenie funkcji plug-and-play bez korekty przed użyciem, co czyni go idealnym, przyjaznym dla utrzymania rozwiązaniem do natychmiastowej rozbudowy systemu.

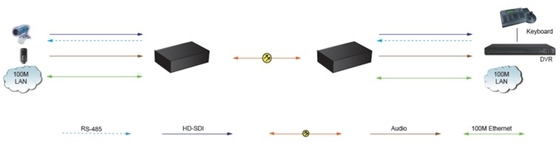

Zastosowanie HD-SDI do konwertera włókna
1.High-Definition Broadcast & Live Production Links
Idealne dlawkład nadawczya takżełącza studio-przekaźnik (STL), transportSygnały HD-SDI z wbudowanym dźwiękiemZapewniabez drgawek,Przekazywanie wideo bez kompresjidlaprodukcja wydarzeń na żywo,Samochody ciężarowe, orazcentra zdalnego nadawania, zapewniającintegralność sygnałua takżedokładność czasu.
2Długodystansowe systemy CCTV i systemy nadzoru bezpieczeństwa
Rozmieszczone wbezpieczeństwo na dużą skalęa takżesieci nadzoru w całym mieście. Rozciąga sięPojazdy kamery HD-SDIz odległych miejsc, takich jak:lotniska,porty, orazinfrastruktury krytycznejDo centralnegostacje monitorowania/ Przesyłamwłókna jednomodowe, eliminującInterferencje EMI/RFIi umożliwiającemonitoring w czasie rzeczywistymdo 80 km.
3Zarządzanie ruchem i inteligentne systemy transportu (ITS)
Wsparcietransmisja wideo wysokiej rozdzielczościwcentra kontroli ruchu drogowegoa takżeSieci ITSUżywane do:rozpoznawanie tablic rejestracyjnych (LPR),monitorowanie przepływów ruchu, orazsystemy wykrywania incydentówwzdłuż autostrad i tuneli, zapewniając stabilne, długodystansowe połączenia dlaKamery drogowe HD-SDIzdwukierunkowa kontrola danych.
4Profesjonalna dystrybucja sygnałów A/V i dużych odcinków
Pozwalaprzedłużenie sygnałuwstadiony,centra konferencyjne, orazpomieszczenia dowodzenia i kontroli. Rozdzielawielokanałowe wideo HD z wbudowanym dźwiękiemzprzełączniki produkcyjnedościany wyświetleniowelubprojektorynad włóknem, wspierająceniskiej opóźnienia,wysokiej wiernościIntegracja A/V w złożonych instalacjach.
5. Monitorowanie wideo środowiska przemysłowego i surowego
Zbudowane do:aplikacje wideo dla ekstremalnych środowiskwinstalacje naftowe i gazowe,elektrownie, orazoperacje wydobywczeTo jest...budynki mieszkaniowe klasy przemysłoweja takżeDuża tolerancja na temperaturęzapewnić niezawodne działaniemonitorowanie procesów,inspekcja bezpieczeństwa, orazzdalne wizualizacjagdziehałas elektrycznya takżeskrajne temperaturysą obecne.

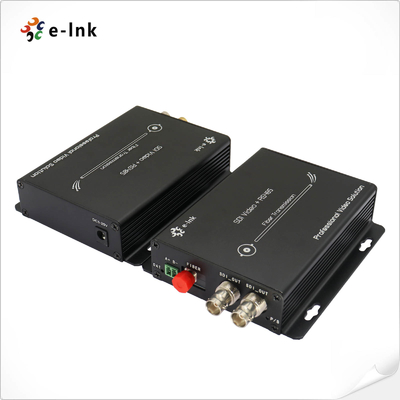

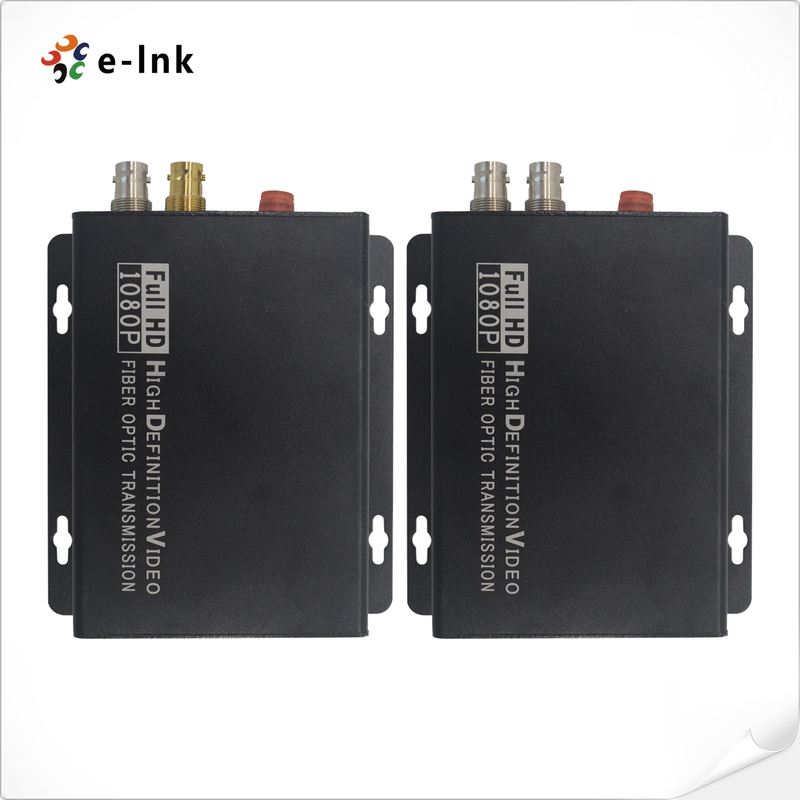

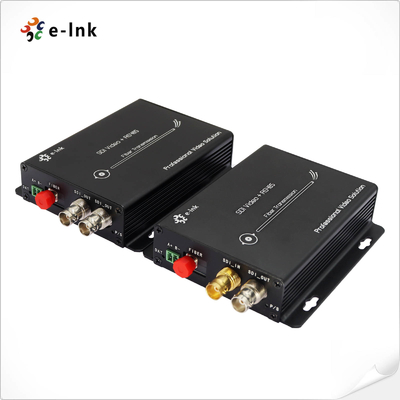

Przegląd konwertera HD-SDI do włókna
Seria LNK-HD-110 to profesjonalny, jednokanałowyKonwerter światłowodowy HD-SDITo kompaktowe rozwiązanie umożliwia bezproblemowe przesyłanie danych w trybie elektronicznym.wbudowane sygnały audio HD-SDIa takżedwukierunkowe sterowanie RS422/RS485dane za pośrednictwem kablu światłowodowego jedno- lub wielo-trybów, zapewniając integralność sygnału długodystansowego bez strat.
Z wbudowanym HD-SDIwyjście pętliw przypadku lokalnego monitorowania wideo zestaw ten zawiera dedykowaną parę nadajnika i odbiornika, zapewniającą kompletne połączenie punkt-punkt dla krytycznego transportu wideo.Zaprojektowane w celu wyeliminowania zakłóceń elektromagnetycznych (EMI) i degradacji sygnału powszechnie występujących w systemach opartych na miedzi, dostarcza nieskazitelną, nieskompresowaną jakość wideo do operacji krytycznych.
Idealny do monitorowania bezpieczeństwa, łączy do transmisji i wizualizacji przemysłowej.Seria LNK-HD-110 umożliwia niezawodną łączność na odległości znacznie przekraczające ograniczenia standardowych kabli koaxialnychJego wydajność sprawia, że jest idealnym wyborem do rozszerzania transmisji wideo o wysokiej rozdzielczości w systemach CCTV, centrach kontroli ruchu drogowego, stadionach,i innych wymagających środowisk, w których wierność sygnału i niezawodność są najważniejsze.
Wskaźniki techniczne HD-SDI do przetworników włókienniczych
|
Interfejs światłowodowy
|
|
Interfejs włókna
|
SimpleksFC
|
|
Odległość transmisji
|
550m-20Km
|
|
Długość fali
|
1310nm/1550nm
|
|
Wideo
|
|
Interfejs wideo
|
BNC
|
|
Wideo impedancja wejścia/wyjścia
|
75Ω
|
|
napięcie wejściowe/wyjściowe wideo
|
Typowe: 1 Vpp, Min 0,5 Vpp, Maks 1,5 Vpp
|
|
Prędkość bitowa wideo
|
Maksymalnie 3,2 Gb/s
|
|
Zysk różniczkowy (10%/90% APL)
|
< 1%
|
|
Standardy SDI wideo
|
270 Mbps ((SD-SDI), SMPTE259M
|
|
1.485Gbps/M ((HD-SDI),SMPTE292M
|
|
Dane
|
|
Interfejs fizyczny
|
Przemysłowy standardowy terminal śrubowy
|
|
Rodzaj danych
|
RS422/RS485 Odwrotny kierunek
|
|
Wsparcie częstotliwości/stopień
|
Maks. 115200bps dla RS422
Maks. 57600bps dla RS485
|
|
BER
|
< 10 ‰9
|
|
Elektryczne
|
|
Adapter zasilania
|
DC 5~ 25V
|
|
Zużycie energii
|
<5W
|
|
Wskaźnik LED
|
|
P/S
|
Zasilanie
|
|
DAT
|
Dane
|
|
Wyroby mechaniczne
|
|
Wymiary (LxWxH)
|
120 x105 x28 mm
|
|
WOsiem
|
0.43KG/parę
|
|
Obudowa
|
Aluminiowa obudowa
|
|
Opcje montażu
|
Do montażu ściennego
|
|
Środowiskowe
|
|
Praca Temperatura
|
-20°C+70°C
|
|
Temperatura przechowywania
|
-40°C+80°C
|
|
Praca wilgotność
|
0~95%
|
|
MTBF
|
≥100000 godzin
|
Informacje o zamówieniu konwerterów HD-SDI na światłowody
| Pozycja |
Opis |
|
| LNK-HD-110-20 |
HD-SDI do konwertera światłowodowego z odwrotnymi danymi RS422 i pętlą, SMF,Złącze włókna FC 20 km., włącznie z nadajnikiem i odbiornikiem, używane w parach |
Polityka obsługi po sprzedaży i gwarancji
Składa się z:obsługa klienta onlinea takżeobsługa klienta telefoniczna,zapewnieniekonsultacje dotyczące produktu,
wsparcie techniczne zdalne,Usługi konserwacji i akceptacji.
Polityka w zakresie usług: 3 miesiące wymiany i 3 lata gwarancji.
Zastąpienie: W ciągu trzech miesięcy od zakupu serii produktów, po badaniu przez techników awarii produktu i uszkodzenia spowodowanego przez człowieka
W przypadku gdy produkt został wyprodukowany w wyniku klęsk żywiołowych, kupujący może bezpośrednio udać się do punktu zakupu w celu wymiany tego samego rodzaju produktów.
Jeśli nie wystąpią problemy z testowaniem produktu, oryginalna próbka zostanie zwrócona.
Gwarancja: Uszkodzenia spowodowane przez człowieka spowodowane klęskami żywiołowymi, okres gwarancji naszej firmy wynosi 1 rok.
[Poniższe okoliczności nie są objęte zakresem wymiany i bezpłatnej konserwacji]
1- uszkodzenia spowodowane niezgodną z instrukcjami obsługi i konserwacji produktu.
2Szkody spowodowane czynnikami ludzkimi, takimi jak nieodpowiednie wprowadzanie napięcia, wchłanianie wody i pęknięcie.
3.Uszkodzenia wyrobów spowodowane klęskami żywiołowymi, takimi jak błyskawice, trzęsienia ziemi, pożary itp.
3Nieautoryzowana zmiana ustawień lub naprawa bez zgody firmy.
4.Produkty wykraczające poza zakres bezpłatnej konserwacji.
5- uszkodzenia spowodowane w trakcie transportu, załadunku i rozładunku podczas napraw wysłanych przez klientów.
6Kod kreskowy produktu lub model na karcie gwarancyjnej produktu nie jest zgodny z samym produktem.
7Niewydolność lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projektowanie, technologia, produkcja i jakość.
