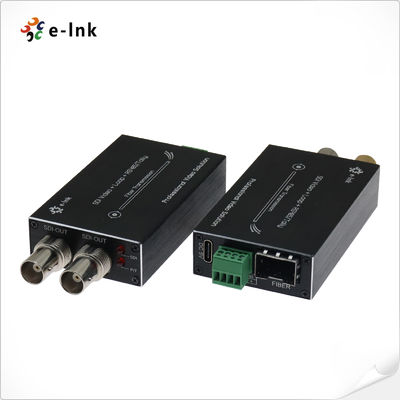

Mini-typ 3G-SDI do konwertera światłowodowego z Tally & Reverse RS485
Mini 3G-SDI Konwerter włóknowy
Mini 3G/HD-SDI konwerter światłowodowy obsługuje 1 kanał 3G/HD-SDI wideo (z wbudowanym dźwiękiem), sygnał Tally i odwrotną transmisję sygnału RS485 za pośrednictwem światłowodu,i może wydawać lokalny sygnał monitorowania za pomocą pętli 3G/HD-SDIKonwerter światłowodowy E-link 3G/HD-SDI zawiera nadajnik i odbiornik, obsługujący transmisję sygnałów 3G/HD-SDI 1080P.
Funkcje konwertera włókna 3G-SDI
Każdy kanał zawiera 8-kanałowy audio wbudowany;
️ Automatyczne odblokowanie 270Mbit/s - 1,48Gbit/s - 3Gbit/s
️ Bezpośrednia kompatybilność z systemami kamer SDI
¢ Długa przepustowość do 80 km
¢ obsługa wszystkich patologicznych wzorców, całkowicie cyfrowa transmisja poziomu transmisji bez kompresji;
Wskazówka stanu LED do monitorowania warunków pracy
zakres dynamiczny superoptyczny i wolny od regulacji;
‡ długości fal CWDM 1470~1610nm opcjonalne;
- bardzo szeroki zakres temperatur na poziomie przemysłowym (-20°C~+70°C), dostosowany do różnych warunków;
Wskaźniki techniczne mini-konwerterów 3G-SDI
| Interfejs światłowodowy |
| Interfejs włókna |
Simplex LC |
| Odległość transmisji |
550m-20Km |
| Długość fali |
1310nm/1550nm |
| Wideo |
| Interfejs wideo |
BNC |
| Impedans wejścia/wyjścia wideo |
75Ω |
| napięcie wejściowe/wyjściowe wideo |
Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo |
Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) |
< 1% |
| Wsparcie formatu SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Standardy SDI wideo |
270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI |
| Dane |
| Interfejs fizyczny |
Przemysłowy standardowy terminal śrubowy |
| Rodzaj danych |
Tally & Reverse RS485 |
| Wsparcie częstotliwości/stopień |
Maks. 115200bps dla RS422
Maks. 57600bps dla RS485
|
| BER |
< 10 ‰9 |
| Elektryczne |
| Adapter zasilania |
5 V prądu stałego |
| Zużycie energii |
< 5W |
| Wskaźnik LED |
| SDI |
Wideo SDI |
| P/T |
Zasilanie |
| Wyroby mechaniczne |
| Wymiary (LxWxH) |
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (opakowanie)
|
| Waga |
75 g (TX)
75 g (RX)
450 g (opakowanie)
|
| Obudowa |
Aluminiowa obudowa |
| Opcje montażu |
Płytka |
| Środowiskowe |
| Temperatura pracy |
-20°C+70°C |
| Temperatura przechowywania |
-40°C+80°C |
| Wilgotność robocza |
0~95% |
| MTBF |
≥100000 godzin |

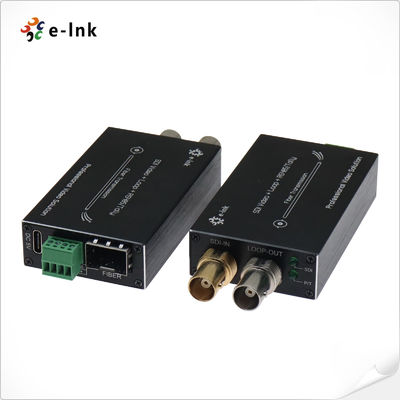

Mini 3G-SDI Fiber Converter Interface & LED
Informacje o zamówieniu przetwarzacza włókna 3G-SDI mini
| Model |
Opis |
| LNK-M3G-1V-MM |
Mini typ3G-SDIdo konwertera włókna zTally & Reverse RS485i pętli,Fundusz pieniężny, LC Fiber Connector500 metrów, włącznie z nadajnikiem i odbiornikiem, używane w parach |
| LNK-M3G-1V-20 |
Mini typ3G-SDIdo konwertera włókna zTally & Reverse RS485i pętli,SMF, LC Fiber Connector20 km., włącznie z nadajnikiem i odbiornikiem, używane w parach |
| LNK-M3G-1V-40 |
Mini typ3G-SDIdo konwertera włókna zTally & Reverse RS485i pętli,SMF, LC Fiber Connector40 km, włącznie z nadajnikiem i odbiornikiem, używane w parach |
Aplikacja Mini 3G-SDI Fiber Converter
