1Ch3G-SDI światłowódEkstenderz4Ch Wyjście HDMI
Przegląd
Seria LNK-3G-1V4H 3G-SDI światłowód Ekstender umożliwia transmisję 1-kanałowego wideo 3G-SDI,

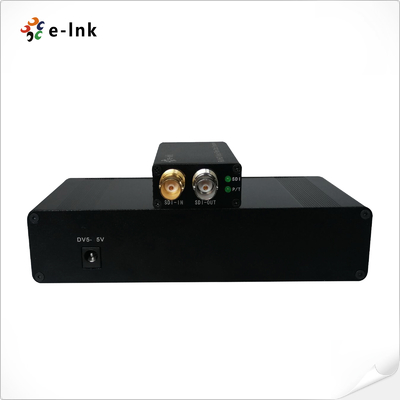

zapewniając jednocześnie lokalne wyjście pętli SDI do monitorowania w czasie rzeczywistym. System zawiera jeden nadajnik z

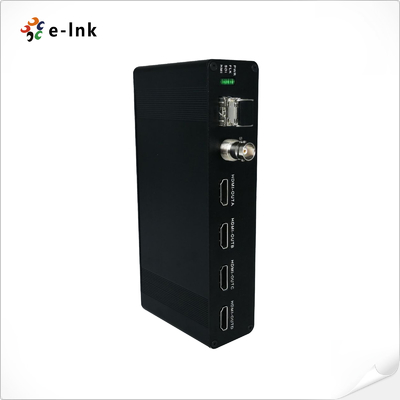

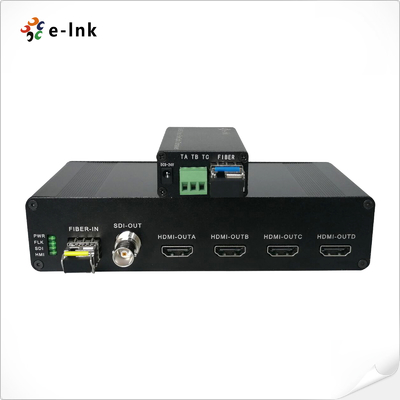

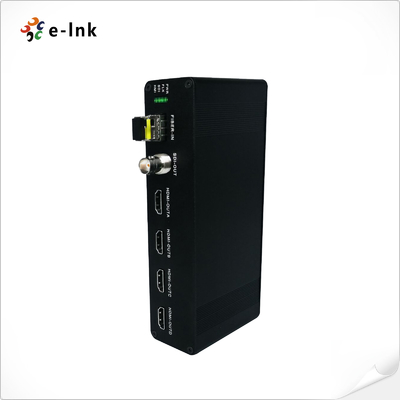

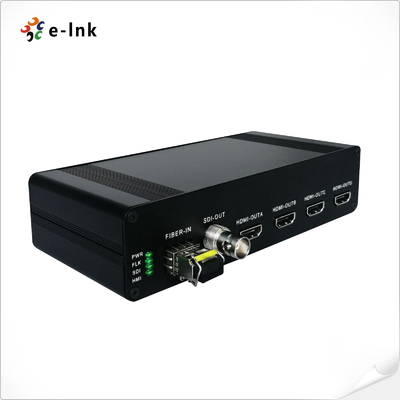

wyjściem pętli SDI i jeden odbiornik z 1 wyjściem SDI i 4 wyjściami HDMI, umożliwiając jednoczesne
wyświetlanie na wielu ekranach. Idealny do nadawania, wydarzeń na żywo, wideokonferencji i monitoringu bezpieczeństwa,
zapewnia transmisję wideo o jakości nadawczej, bezstratną na duże odległości.
Cechy
► Nadajnik z 1Ch wejściem 3G-SDI i wyjściem pętli
► Odbiornik z 1Ch wyjściem 3G-SDI i 4Ch wyjściem HDMI
► Automatyczne ponowne taktowanie 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Bezpośrednio kompatybilny z systemami kamer 3G-SDI
► Możliwość długiej transmisji co najmniej 10 km (6,2 mil) , do 80 km
► Wejście zasilania z bloku zacisków; Hot swap i hot plug;
► Pełna cyfrowa transmisja na poziomie nadawczym bez kompresji;
► super optyczny zakres dynamiczny i brak regulacji;
► światłowód WDM/CWDM/DWDM technika;
► przemysłowy zakres temperatur (-40℃~+85℃), dostosowany do różnych środowisk;
Indeksy techniczne
| Interfejs światłowodowy |
| Interfejs światłowodowy |
Simplex LC |
| Odległość transmisji |
550m-20Km |
| Długość fali |
1310nm/1550nm |
| Wideo - SDI |
| Interfejs wideo |
BNC |
| Impedancja wejścia/wyjścia wideo |
75Ω |
| Napięcie wejścia/wyjścia wideo |
Typowe: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Szybkość bitowa wideo |
Maks. 3,2 Gb/s |
| Wzmocnienie różnicowe (10%～90% APL) |
<1% |
| Standard wideo SDI |
270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
| SMPTE425M3Gb/s Mapowanie (3G-SDI) |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) |
| Wideo - HDMI |
| Złącze |
Żeńskie HDMI typu A |
| Impedancja |
100Ω |
| Rozdzielczość |
Do 1920*1200@60Hz |
| Zasięg kabla HDMI |
<5 metrów |
| Elektryczne |
| Zasilacz |
DC 5V |
| Pobór mocy |
<5W |
| Wskaźnik LED |
| PWR |
Zasilanie |
| FLK |
Połączenie światłowodowe |
| SDI |
Wideo SDI |
| HMI |
Wideo HDMI |
| Mechaniczne |
| Wymiary (DxSxW) |
Nadajnik: 72 x 42 x 22 mm |
| Odbiornik: 164 x 72 x 38 mm |
| Waga |
1,5 kg/para |
| Obudowa |
Aluminiowa obudowa |
| Opcje montażu |
Pulpit |
| Środowiskowe |
| Temperatura pracy |
-20℃～+70℃ |
| Temperatura przechowywania |
-40℃～+80℃ |
| Wilgotność robocza |
0~95% |
| MTBF |
≥100000 godzin |
Wymiar i rozmiar
Informacje dotyczące zamawiania
| Model |
Opis |
| LNK-3G-1V4H |
Ekstender światłowodowy 3G-SDI, nadajnik z wejściem 3G-SDI i wyjściem pętli, odbiornik z 1Ch wyjściem 3G-SDI i 4Ch wyjściem HDMI, SMF, Złącze światłowodowe LC 20KM, używane parami |
Aplikacja
