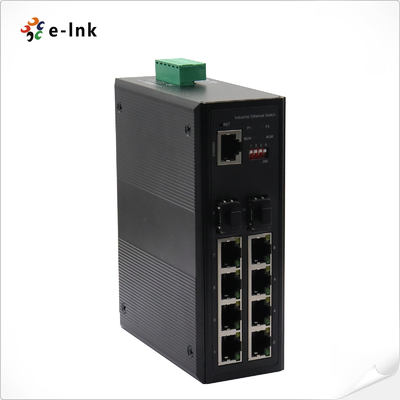

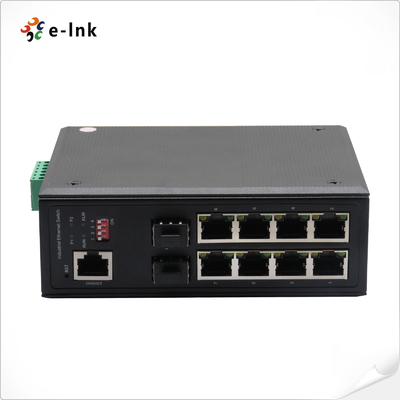

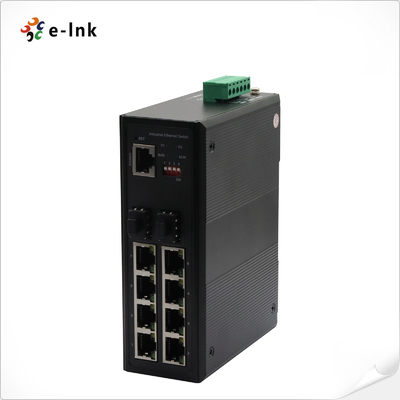

Przemysłowe4- port 10/100/1000T 802.3bt PoE +4- port 10/100/1000T 802.3a)t PoE+2-port 100/1000X SFP Managed Ethernet Switch
Przegląd przełącznika Ethernet PoE zarządzanego przez przemysł
W sprawieLNK-GYM7208GHP-SFPSeria jest przełącznikiem PoE zarządzanego przez przemysł nowej generacji
4 x 802,3bt (90W) porty PoE++,4 x 802.3at (30W) porty PoE+a także2 x Gigabit SFPszczeliny włókniste
Ten produkt został zaprojektowany tak, aby wytrzymać rygorystyczne
w środowiskach przemysłowych, zapewniając spójną i niezawodną transmisję Ethernet.
Wyposażony jest w podwójne wejścia mocy (12-48V prądu stałego) w przypadku zwolnień, działabez wentylatora, i chwali się
szeroki zakres temperatur (-40 do 80°CJest kompaktowy, wytrzymały.IP40metalowe podnośniki obudowyDIN-rail
lubmocowanie ścienne, co czyni go idealnym dlaautomatyka przemysłowa,ITS (inteligentne systemy transportowe),
sieci wojskowe i użyteczności publicznejTen przełącznik jest wyposażony w zaawansowaną jakość usługi (QoS), VLAN,
funkcje zarządzania siecią, zapewniające dużą przepustowość, niskie opóźnienie i bezpieczną transmisję danych
dla zastosowań o krytycznym znaczeniu dla misji.
Funkcje przełącznika PoE Ethernet zarządzanego przemysłowo
Budżet wysokiej mocy:Wyposażone w 4 porty PoE 802.3bt i 4 porty PoE 802.3at, zapewniające solidny budżet energii PoE do 480 W.
Zwiększona obsługa danych:Wspiera 16K-byte jumbo frame, aby poprawić wydajność sieci i przepustowość dla dużych transferów danych.
Optymalizowana wydajność sieci:Włącza technologię Ethernet energooszczędnego IEEE 802.3az i utrzymuje tabelę adresów MAC 8K dla uproszczonej pracy.
Zaawansowana sieć i ochrona:Oferuje pełną obsługę IPv6 i oferuje ochronę przed napięciami 4KV we wszystkich portach, co zwiększa niezawodność i trwałość sieci.
Intuicyjne monitorowanie stanu:Kompleksowe wskaźniki LED zapewniają widoczność w czasie rzeczywistym stanu systemu, zasilania i aktywności sieci w celu łatwego zarządzania.
Bezpieczeństwo energetyczne:Zawiera ochronę polarności na wejściu zasilania w celu zabezpieczenia urządzenia przed przypadkowymi połączeniami odwrotnymi.
Wzmocniona konstrukcja bez wentylatora:Zbudowany z trwałym metalowym obudową do chłodzenia pasywnego, zapewniając ciche, bezobsługowe działanie w trudnych warunkach.

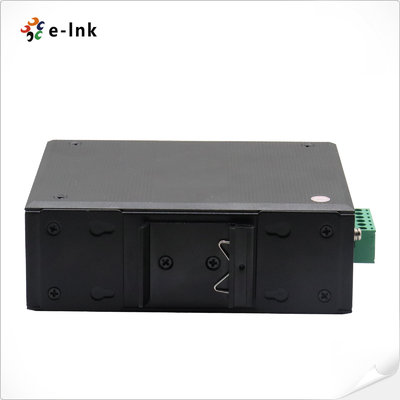

Elastyczne opcje montażu:Zaprojektowany do łatwej instalacji na szybie DIN lub na ścianie, zapewniając dostosowanie do różnych warunków przemysłowych i handlowych.
Indeksy techniczne przełączników PoE Ethernet zarządzanych przez przemysł
|
Fizyczny port
|
|
Przystanek RJ45 i prędkość
|
4x10/100/1000Baza-T 802.3btPoE++
4x10/100/1000Baza-T 802.3atPoE+
|
|
Port i prędkość światłowodowa
|
2x100/1000Base-FX SFP (Podwójny tryb, automatyczne wykrywanie)
|
|
Parametry
|
|
Standardy Ethernet
|
IEEE802.1x uwierzytelnianie
IEEE802.1q-Tagging
IEEE802.1p-Qeueing Layer 2 QoS/CoS z minimum 4 kolejkami na portIEEE802.1w drzewo szybkiego rozciągania RSTP
IEEE802.3ad Trunking
IEEE802.3x regulacja przepływu
IEEE 802.1D Drzewo rozpięcia
IEEE802.1ab LLDP
|
|
Puffer pakietów
|
4Mbits
|
|
Maksymalna długość pakietu
|
Do 1532 bajtów
|
|
Tabela adresów MAC
|
16K
|
|
Tryb transmisji
|
Przechowywanie i przesyłanie (tryb pełny/pół-dupleks)
|
|
Nieruchomość wymiany
|
Czas opóźnienia: < 7 μs
Szerokość pasma tła: 20 Gbps
Szybkość przesyłania paczek: 14,88Mpps
|
|
PoE
|
|
Standardy PoE
|
4 x IEEE 802.3af/w/bt PoE
4 x IEEE 802.3af/w PoE
|
|
Budżet energetyczny
|
Maksymalny budżet mocy wyjściowej PoE90W dlapojedynczy Port PoE
Całkowity budżet energii PoE do maksymalnie 480 watów
|
|
Ochrona przed błyskawicami
|
Przełącznik przemysłowy zapewnia rozładowanie kontaktowe o napięciu równowagi ±8KV i rozładowanie powietrza o napięciu równowagi ±15KV dla ochrony Ethernet ESD.Wspiera również odporność na fale ±4KV w celu poprawy stabilności produktu i chroni sieci użytkowników przed niszczycielskimi atakami ESD, upewniając się, że przepływ pracy nie waha się.
|
|
Przełącznik DIP
|
|
DIP
|
Państwo
|
Opis
|
|
#1
|
Włączony
|
Wykluczone
|
|
Włączony
|
Włączanie RSTP
|
|
#2
|
Włączony
|
Włączanie portu VLAN
|
|
Włączony
|
Wyłączyć port VLAN
|
|
#3
|
Włączony
|
Port SFP jest 100M
|
|
Włączony
|
Port SFP 100M/1000M
|
|
#4
|
N/A
|
Rezerwa funkcjonalna
|
|
Wskaźnik LED
|
|
Władza
|
Połączenie zawsze
|
|
RJ45
|
łącze/akt: łączyć-zawsze; wymiana danych-błysk Prędkość światła: 100Mbps-zawsze; 10Mbps-błysk
|
|
Włókna
|
Link/Act: connect-always; data exchange-twinkle
|
|
Informacje o mocy
|
|
Tryb dostępu do zasilania
|
Terminal Phoenix
|
|
Wprowadzenie mocy nadmiernego
|
D.C.48- 56V
|
|
Ochrona przed przeciążeniem
|
- Tak, proszę.
|
|
Odwrócenie mocy
|
Wsparcie
|
|
Zużycie energii
|
Całkowite obciążenie < 15 W (Nie użyj PoE)
|
|
Nieruchomości materialne
|
|
Stopień ochrony
|
Pułapka aluminiowa IP40
|
|
Tryb chłodzenia
|
Naturalne chłodzenie, bez wentylatora
|
|
Wymiary
|
138 mm x 106 mm x 41 mm (L x W x H)
|
|
Tryb instalacji
|
DIN ścieżkowy/montujący się na ścianie
|
|
Waga
|
600 g
|
|
Środowisko pracy
|
|
Temperatura pracy
|
-40°C~80°C
|
|
Wilgotność operacyjna
|
5% do 90% nie kondensujące
|
|
Temperatura przechowywania
|
-40°C~ 80°C
|
|
Gwarancja
|
|
MTBF
|
100,000 godzin
|
|
Okres odpowiedzialności za wady
|
5-letnia gwarancja, wsparcie techniczne do końca życia
|
|
Standardy certyfikacji
|
|
EMI
|
FCC Part15 Subpart B Class A,
EN 55022 Klasa A
|
|
EMS
|
EN61000-4-2 (ESD),
EN61000-4-3 ((RS),
EN61000-4-4 (EFT),
EN61000-4-5 ((Wzrost),
EN61000-4-6 ((CS),
Wymagania w zakresie bezpieczeństwa
|
|
Zderzenie
|
IEC60068-2-27
|
|
Wyrzuć
|
IEC60068-2-32
|
|
Wibracje
|
IEC60068-2-6
|
|
Poziom bezpieczeństwa
|
EN 60950-1
|
|
Oprogramowanie
|
|
Funkcje oprogramowania
|
NiepotrzebnetPraca: STP/RSTP
|
|
Wielokrotna transmisja: IGMP Snooping V1/V2
|
|
VLAN: IEEE 802.1Q 4K VLAN, QINQ
|
|
Agregacja linków: ręczna
|
|
Funkcja zarządzania: CLI/WEB/SNMP
|
|
Wsparcie diagnostyczne: odzwierciedlenie portu, ping
|
|
Zarządzanie alarmami: wyjście alarmowe w jedną stronę, RMON, SNMP Trap
|
|
Bezpieczeństwo: Snooping DHCP, Zarządzanie hierarchicznym użytkownikiem
|
|
Kontrola danych Ograniczenie prędkości wejścia/wyjścia oparte na porcie, pełny dupleks IEEE 802.3x, półdupleks kontrciśnieniowy.
Podciśnięcie burzy transmisji, podciśnięcie Unknown-Multicast i Unknown-Unicast
|
Informacje dotyczące zamówienia przełącznika PoE Ethernet zarządzanego przez przemysł
|
Model
|
Opis
|
|
LNK-GYM7208GHP-SFP
|
Przemysłowe4- port 10/100/1000T 802.3bt PoE + 4- port 10/100/1000T 802.3a)t PoE+2-port 100/1000X SFP Managed Ethernet Switch
|
|
Opcje SFP
|
Wybór opcji SFP. Wybierz opcję SFP na stronie opcji SFP (przemysłowe SFP).
|
|
Moduł SFP należy zakupić oddzielnie.
|
|
Opcje montażu
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
Opcje zasilania
|
¥480W48Wyróbki elektryczne w systemie VDC DIN-Rail.
|
|
Zaopatrzenie w prąd należy zakupić oddzielnie.
|
