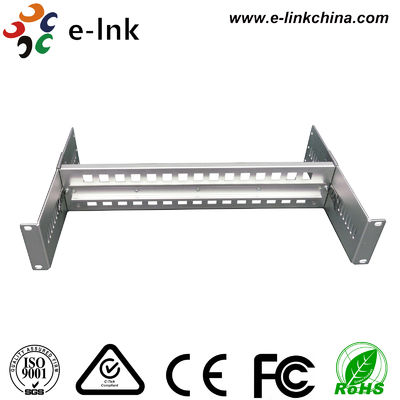

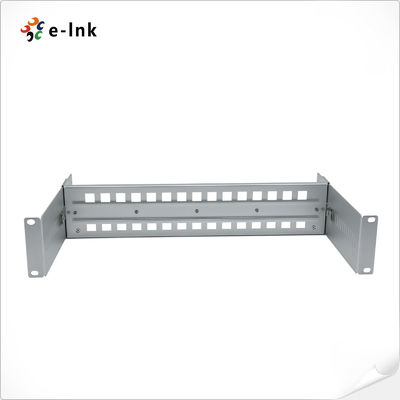

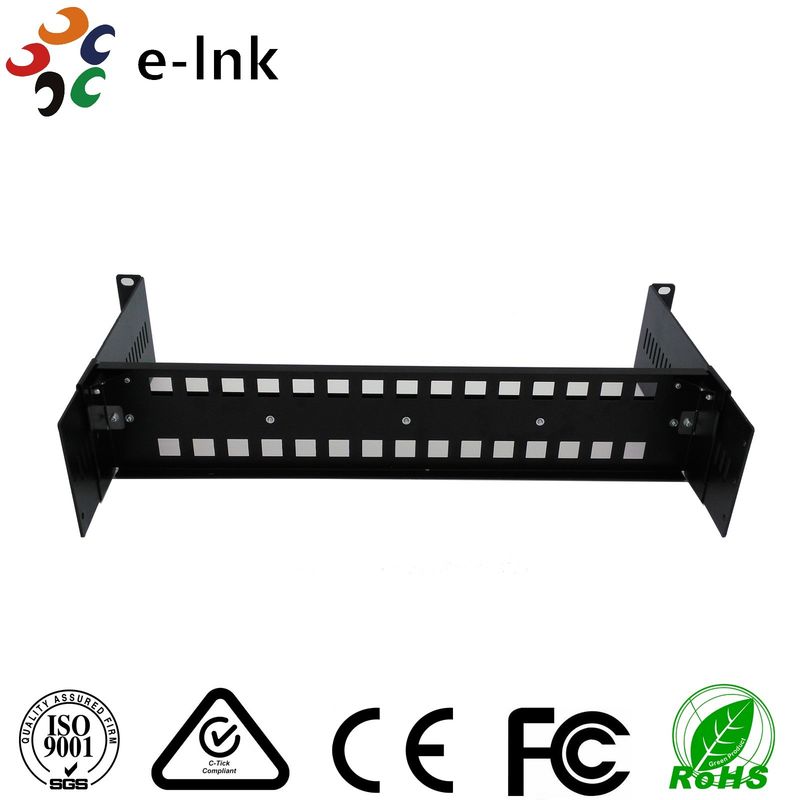

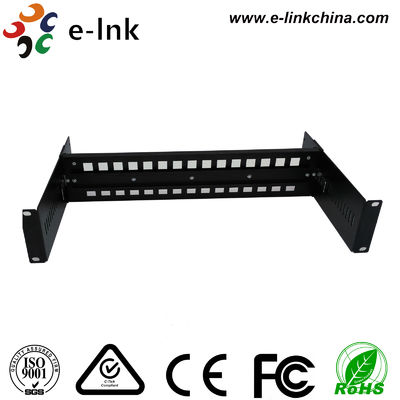

19" podnośnik DIN Rail Mount Bracket dla konwertera mediów DIN-Rail i przełącznika PoE Ethernet

Model: seria LNK-DR190

Przegląd

Narzędzia do montażu półki DIN-rail są zainstalowane w standardzie19 ̊ stojakszafkę umożliwiającą montaż urządzeń DIN-Rail na stojaku.Przełączniki PoE DIN-Rail Ethernet i źródła zasilania DIN-rail mogą być odpowiednie do tego sprzętu montażu rack.

Cechy

• Urządzenia DIN-Rail wewnątrz normy19" stojak lub szafa
• Unikalna funkcja regulacji głębokości do wyposażenia urządzeń dowolnej wielkości
• Jeden standard35 mm (1,38") DIN-Railwłączając tor
• Przystępny dla użytkownika projekt

Specyfikacje

Wyroby mechaniczne

Materiał

• Aluminium

Wymiary

• 482,6 mm x 92,2 mm x 250 mm (11,22") (W x H x D)

Instalacja:

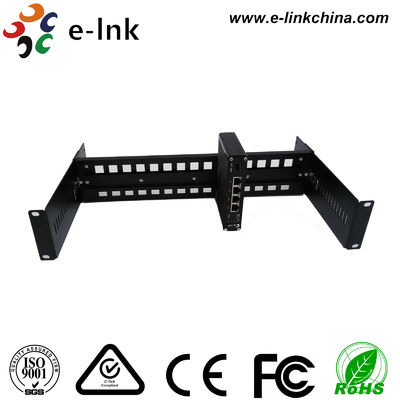

Rakietnik LNK-DR190 jest zainstalowany w standardowej szafce 19 ′′, aby umożliwić montowanie urządzeń DIN-Rail.

Procedury montażu są wymienione poniżej:

1. Użyj śrubokrętu do przymocowania Metalowego Szrapnału ((3) śrubokrętami M3x6 (4) do podwozia szynowego DIN-Rail (1) z prawej i lewej strony;
2. Wprowadź uchwyciorki podwozia (2) do szyn kierowniczych po obu stronach podwozia DIN-Rail (1) i ustaw uchwyciorki podwozia (2) do odpowiedniej pozycji.
3. Push backward or pull forward the Rackmount Chassis Holders (2) along the guide rails on two sides of the Rackmount DIN-Rail Chassis (1) to adjust the depth of the Rack and offer flexible space for fitting in DIN-rail mountable equipment. Upewnij się, że uchwyty podwozia (2) i podwozie DIN-Rail (1) są dobrze zmontowane.
4. Następnie użyj śrubokrętu i czterech śrub do przymocowania stojaku do standardowego stojaku 19 ̊.
