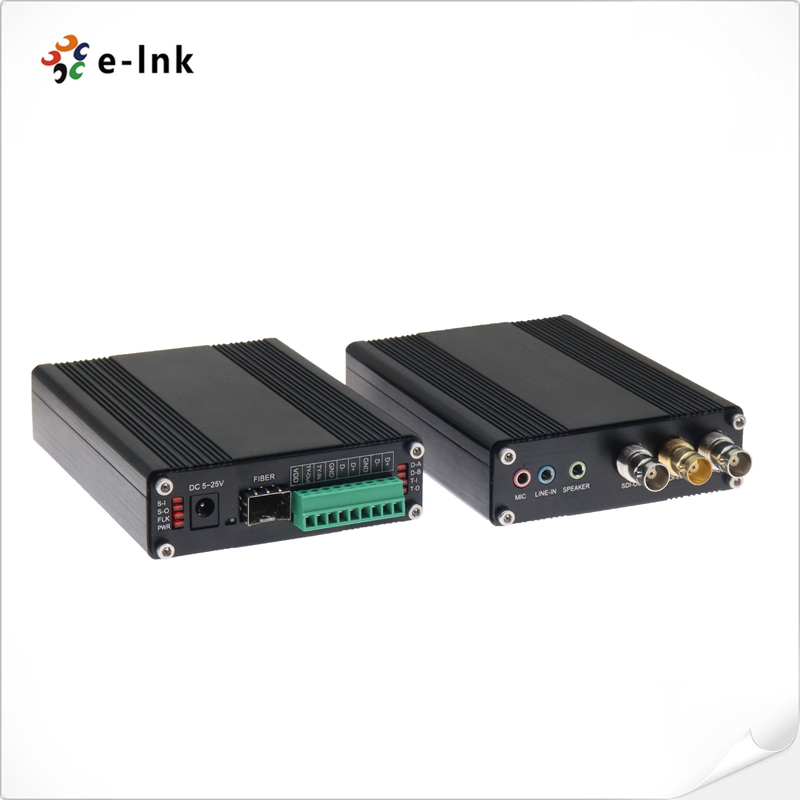

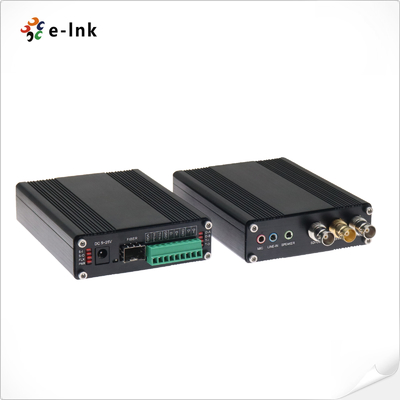

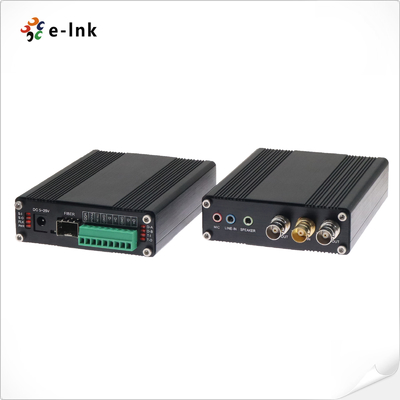

1Ch Dwukierunkowy 3G-SDI z pętlą + 1Ch Tally + 2Ch Dwukierunkowy RS485 lub RS422 + 2Ch Stereo Audio + 1Ch MikrofonoVer Konwerter włókna
Rozszerzacz włókien SDIPrzegląd
Seria LNK-3G-1BV1T2BD2A1M to wysokowydajny nadajnik optyczny wideo 3G/HD-SDI.
Wspierajednokanałowa dwukierunkowa transmisja wideo 3G/HD-SDI (z wbudowanym dźwiękiem),
odłączenie wideo,jeden sygnał liczbowy,dwukanałowe dwukierunkowe dane RS485/RS422,dwu kanałowy
zewnętrzny dźwięk stereo, orazjeden sygnał mikrofonowy, przesyłając wideo o wysokiej rozdzielczości
i sygnały dźwiękowe przez światłowody.
Niniejsza seria obejmuje jeden nadajnik i jeden odbiornik, wspierający1080P Full HD 3G/HD-SDI sygnał
przenoszenie, i ofertyWysoka stabilność i jasne obrazy.Wskaźniki stanu LEDsą uwzględnione w
urządzenie do monitorowania stanu pracy w czasie rzeczywistym.
Stosowane do: inteligentnego monitorowania ruchu drogowego, systemów bezpieczeństwa, monitorowania przemysłowego
(elektryczność, przemysł chemiczny, stal, ropa naftowa, kolei itp.), monitorowanie wojskowe (sklady, granice itp.),
sieci kampusowe, transmisje na żywo na stadionach, transmisja programów telewizyjnych i inne programy wideo o wysokim popycie
i scenariusze transmisji dźwięku.
Rozszerzacz włókien SDICechy
1Ch Dwukierunkowe 3G-SDI Video z pętlą
1Ch Tally Signal
2Ch Dwu kierunkowe dane RS485 lub RS422
2Ch Stereo Audio
1 Ch Mikrofon
️ Automatyczne odblokowanie 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Wspiera HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
¢ Długa zdolność przesyłowa do 20 km (SMF)
► Hot swap and hot plug;
¢ Transmisja na poziomie nadawania w pełni cyfrowa bez sprężania;
- bardzo szeroki zakres temperatury na poziomie przemysłowym (-20°C~+70°C), dostosowany do różnych warunków;
Rozszerzacz włókien SDI Wskaźniki techniczne
| Interfejs światłowodowy |
| Interfejs włókna |
Simplex LC |
| Odległość transmisji |
0-20 km |
| Długość fali |
1310nm/1550nm |
| Wideo |
| Interfejs wideo |
BNC |
| Impedans wejścia/wyjścia wideo |
75Ω |
| napięcie wejściowe/wyjściowe wideo |
Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo |
Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) |
< 1% |
| Wsparcie formatu SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Standardy SDI wideo |
270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI |
| Dane lub liczba |
| Interfejs fizyczny |
Przemysłowy standardowy terminal śrubowy |
| Rodzaj danych |
W przypadku, gdy wprowadzone są zmiany w systemie, wprowadza się nowe zmiany w systemie. |
| Wsparcie częstotliwości/stopień |
Maks. 115200bps dla RS422
Maks. 57600bps dla RS485
|
| BER |
< 10 ‰9 |
| Stereo audio lub mikrofon |
| Wprowadzenie i wyjście dźwięku |
3.5mm Audio |
| Format dźwięku |
@48KHz |
| Elektryczne |
| Adapter zasilania |
Prąd stały 5 ~ 25 V |
| Zużycie energii |
< 5W |
| Wskaźnik LED |
| P/S |
Zasilanie |
| DAT |
Dane |
| Wyroby mechaniczne |
| Wymiary (LxWxH) |
120 x 105 x 28 mm |
| Waga |
10,5 kg/parę |
| Obudowa |
Aluminiowa obudowa |
| Opcje montażu |
Do montażu ściennego |
| Środowiskowe |
| Temperatura pracy |
-20°C+70°C |
| Temperatura przechowywania |
-40°C+80°C |
| Wilgotność robocza |
0~95% |
| MTBF |
≥100000 godzin |
Rozszerzacz włókien SDI Informacje o zamówieniu
| Model |
Opis |
| LNK-3G-1BV1T2BD2A1M |
1Ch Dwukierunkowy 3G-SDI z pętlą + 1Ch Tally + 2Ch Dwukierunkowy RS485 lub RS422 + 2Ch Stereo Audio + 1Ch Mikrofon przez konwerter światłowodowy, jednowarstwowy światłowodowy, LC, 20km,w tym nadajnik i odbiornik, stosowane w parach |

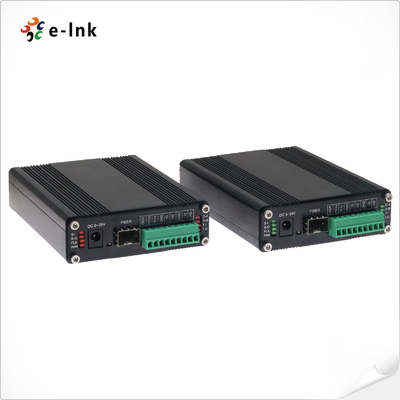

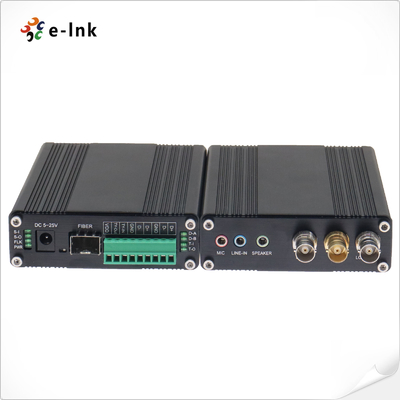

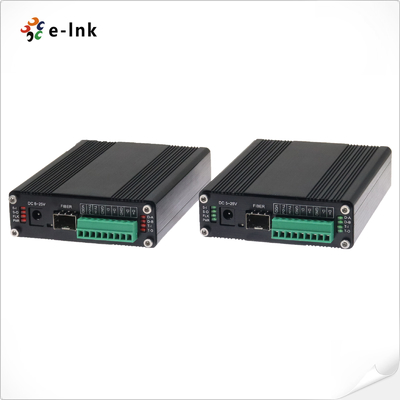

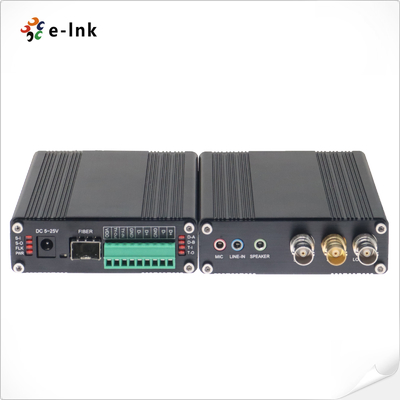

Rozszerzacz włókien SDI Panel
Uwaga:
1. To+/To- może napędzać diodę LED z prądem 50 MA
2. TIN/TCM dla połączenia sygnału Tally
3. T+/R- dla RS485 (domyślne) lub RS422 (nieobowiązkowe)
