Szczegóły Produktu:
Zapłata:
|
| Słowa kluczowe: | Ekstender SMB 3G/HD/SD-SDI | Złącze: | małe i średnie firmy |
|---|---|---|---|
| Interfejs SFP: | Simpleks LC | Długość fali CWDM: | 1270 ~ 1610 mil morskich |
| Obudowa: | Aluminiowa obudowa | Opcje montażu: | Pulpit |
| High Light: | Pulpit SDI na konwerter światłowodowy,konwerter SMB SDI na światłowód,przedłużacz światłowodowy 1610nm SDI |
||

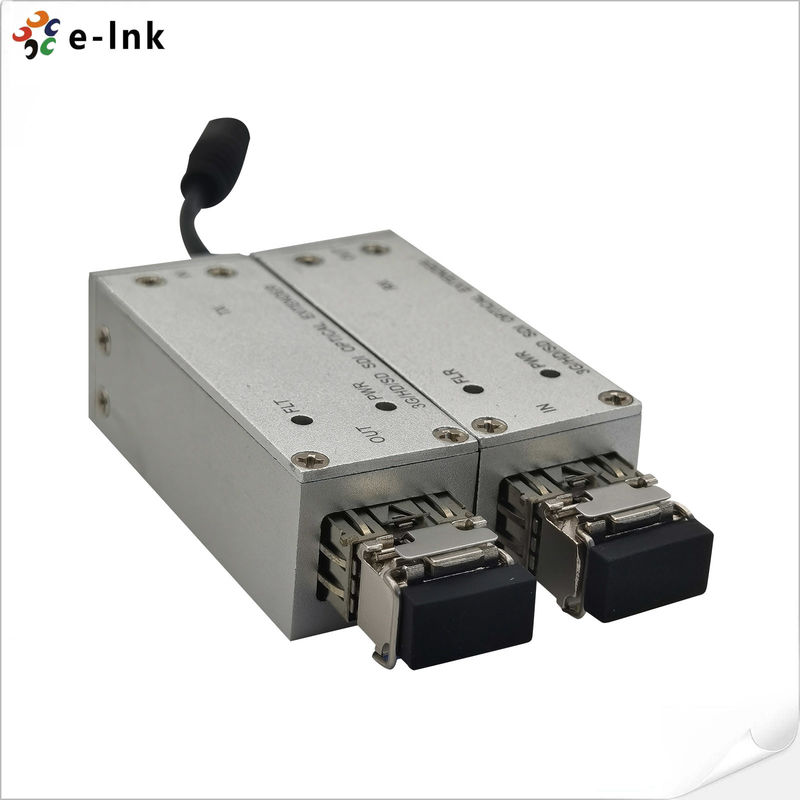

Desktop SMB 3G HD SD-SDI Optyczny konwerter Micro-Extender Single Mode 20KM
3G-SDIWypełniacz Zalety
► Automatyczne rozpoznawanie sygnału 3G-SDI/HD-SDI/SD-SDI, wybór ręczny nie jest konieczny
► Odległość transmisji do 120 km
► Technologia CWDM umożliwiająca transmisję do 16(18) kanałów przez jedno włókno
► Płytka PCB z wielowarstwową konstrukcją zapewniającą stabilną i niezawodną transmisję sygnału
Indeksy techniczne
| Wejście SDI | |
| Standard wideo | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Norma sygnału | SD-SDI (270 Mb/s), HD-SDI (1,485 Gb/s), 3G-SDI (2,97 Gb/s) |
| Rezolucja | 10 bitów |
| Poziom sygnału | <380mVp-p |
| Impedancja | 75 Ω |
| Złącze | małe i średnie firmy |
| Swyjście DI | |
| Poziom sygnału | 800mVp-p±10% |
| Czas narastania/opadania | <0,8 ns |
| Jitter HD-SDI | <0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz |
| Jitter SDI | <0,2 interfejsu użytkownika (740 ps) przy 10 Hz, 0,2 interfejsu użytkownika (740 ps) przy 1 kHz |
| Impedancja | 75 Ω |
| Złącze | małe i średnie firmy |
| Elektryczny | |
| Moc | 5VDC, 1A |
| Konsumpcja | <5 W |
| Mechaniczny | |
| Wymiary (dł. x szer. x wys.) | 58x21x20mm |
| Waga | 100 g/para |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Pulpit |
Przegląd
LNK-M3G-SMB1V-20 Seria 3G-SDI/HD-SDI/SD-SDI mikroprzedłużacz światłowodowy system transmisji, który przesyła jeden cyfrowy sygnał wideo wysokiej rozdzielczości 3G-SDI, HD-SDI, SD-SDI lub jeden strumień DVB-ASI przez jednomodowe lub wielomodowe światłowód obsługujący standardy SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI).Dzięki zaawansowanej cyfrowej technologii transmisji światłowodowej nie ma konieczności żadnych regulacji, jest prosty w konfiguracji i łatwy w obsłudze.Seria mikro przedłużaczy SDI wykorzystuje zasilanie 5 V o niskim zużyciu energii.
Informacje dotyczące zamawiania
|
Model |
Opis |
|
LNK-M3G-SMB1V-20 |
Mikroprzedłużacz optyczny SMB 3G/HD/SD-SDI, 1310/1550nm, Simplex LC, tryb pojedynczy, 20 km z nadajnikiem i odbiornikiem, używany w parach |
