Mini konwerter 12G-SDI na światłowód z Tally i RS485
Przegląd mini konwertera 12G-SDI na światłowód
Ten mini konwerter światłowodowy 12G-SDI obsługuje jednoczesną transmisję jednego kanału wideo 12G
(z wbudowanym dźwiękiem), jednego kanału sygnału Tally i jednego kanału zwrotnego sygnału sterującego RS485 przez
pojedyncze włókno optyczne. Posiada również port loop-out 12G do lokalnego monitoringu.
Konwerter wideo światłowodowy E-link 12G składa się z nadajnika i odbiornika, obsługując rozdzielczości wideo HD
takie jak 4K×2K (3840×2160@60Hz), 1080P, 1080I i 720P. Jest odpowiedni do transmisji, studia, transmisji na żywo,
i postprodukcji HD.
Cechy mini konwertera 12G-SDI na światłowód
-
Obsługa wbudowanego dźwięku:
Każdy kanał SDI przenosi 8 kanałów wbudowanego dźwięku dla zsynchronizowanej transmisji audiowizualnej.
-
Automatyczna korekcja kabla:
Zapewnia optymalną integralność sygnału na różnych długościach i warunkach kabla.
-
Kompleksowa obsługa standardu SDI:
Pełna zgodność z ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) i ST-259 (SD).
-
Zintegrowany re-kloker:
Blokuje się do częstotliwości SMPTE, w tym 11,88 Gb/s, 5,94 Gb/s, 2,97 Gb/s, 1,485 Gb/s, podczęstotliwości (podzielone przez 1,001) i 270 Mb/s.
-
Transmisja na duże odległości:
Obsługuje odległości od 10 km (6,2 mil) do 80 km, w zależności od konfiguracji.
-
Obsługa Tally i RS485:
Zapewnia obsługę sygnału Tally i wsteczną komunikację RS485 do sterowania i monitoringu.
-
Operacja Hot-Swappable:
Obsługuje wymianę podczas pracy i podłączanie na gorąco dla łatwej konserwacji i nieprzerwanej pracy.
-
Jakość klasy nadawczej:
Zapewnia nieskompresowaną, w pełni cyfrową transmisję sygnału dla profesjonalnych zastosowań nadawczych.
-
Obsługa szerokiej rozdzielczości:
Kompatybilny z formatami 4K×2K (3840×2160@60Hz), 1080P, 1080I i 720P.
-
Zaawansowana technologia optyczna:
Wykorzystuje techniki światłowodowe WDM/CWDM/DWDM o doskonałym zakresie dynamicznym i nie wymaga regulacji.

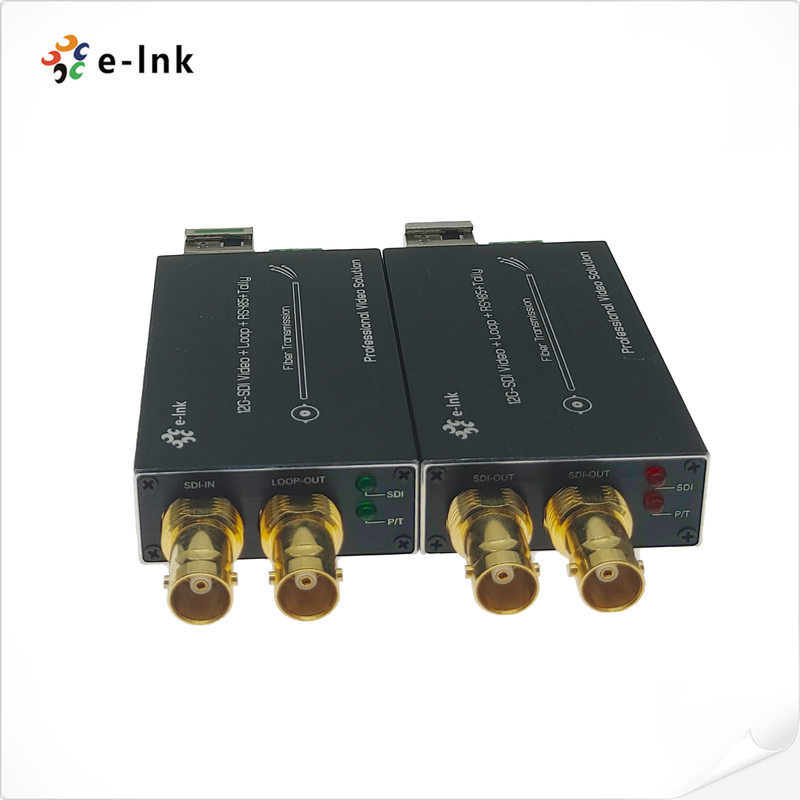

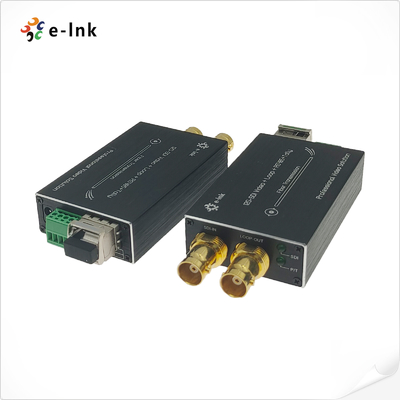

Panel i interfejs mini konwertera 12G-SDI na światłowód
Mini konwerter 12G-SDI na światłowód - indeksy techniczne
| Formaty |
Obsługuje ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) i ST-259(SD) |
| Kompatybilny |
Kompatybilny z DVB-ASI i AES10 (MADI) |
| Wejście |
1 x 12G-SDI na BNC |
| Wyjście |
1 x światłowód LC |
| 1 x 12G-SDI loop-out na BNC |
| Obsługiwana rozdzielczość |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Zakres rozdzielczości |
3840*2160@60Hz |
| Specyfikacja kabla wejściowego |
≤70m@12G SDI Belden 1694A |
| Specyfikacja kabla wyjściowego |
≤70m@12G SDI Belden 1694A |
| Typ danych |
Wsteczny Tally |
| Typ danych |
Wsteczny RS485 |
| Szerokość pasma transmisji optycznej |
270MHz～12GHz |
| Zasilanie |
5-15 VDC |
| Pobór mocy |
2 W (maks.) |
| Wymiary (DxSxW) |
80 x 40 x 20 (mm) |
| Temperatura przechowywania |
-40℃～80℃ |
| Temperatura pracy |
-40℃～85℃ |
Wymiary i rozmiar mini konwertera 12G-SDI na światłowód
Informacje dotyczące zamawiania mini konwertera 12G-SDI na światłowód
| Model |
Opis |
| LNK-M12G-1V1T1D-20 |
Mini-typ 12G-SDI do konwertera światłowodowego z Tally, wstecznym RS485 i loop out, SMF, złącze światłowodowe LC 20KM, w tym nadajnik i odbiornik, używane parami |
Zastosowanie mini konwertera 12G-SDI na światłowód
Polityka posprzedażna i gwarancyjna
Składa się z obsługi klienta online i telefonicznej obsługi klienta, zapewniając
konsultacje dotyczące produktów, zdalne wsparcie techniczne, usługi konserwacji i odbioru.
Polityka serwisowa: Trzymiesięczna wymiana i trzyletnia gwarancja.
Wymiana: W ciągu trzech miesięcy od zakupu serii produktów, po przetestowaniu awarii produktu
przez techników i uszkodzeń spowodowanych przez katastrofy nienaturalne, kupujący może bezpośrednio
udać się do punktu zakupu, aby wymienić ten sam typ produktu lub produkt o porównywalnej wydajności.
Jeśli w teście produktu nie ma problemu, oryginalna próbka zostanie zwrócona.
Gwarancja: Uszkodzenia spowodowane przez katastrofy nienaturalne, okres bezpłatnej gwarancji naszej firmy wynosi 1 rok.
[Następujące okoliczności nie wchodzą w zakres wymiany i bezpłatnej konserwacji]
1. Uszkodzenia spowodowane przez eksploatację i konserwację niezgodną z instrukcjami zawartymi w instrukcji produktu.
2. Uszkodzenia spowodowane czynnikami ludzkimi, takimi jak nieodpowiednie napięcie wejściowe, pobór wody i pęknięcia.
3. Uszkodzenia produktów spowodowane klęskami żywiołowymi, takimi jak pioruny, trzęsienia ziemi, pożary itp.
3. Nieautoryzowana zmiana ustawień wewnętrznych lub naprawa bez zgody firmy.
4. Produkty wykraczające poza zakres bezpłatnej konserwacji.
5. Uszkodzenia spowodowane transportem, załadunkiem i rozładunkiem podczas napraw wysłanych przez klientów.
6. Kod kreskowy produktu lub model na karcie gwarancyjnej produktu nie jest zgodny z samym produktem.
7. Awaria lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projekt, technologia, produkcja i jakość.
