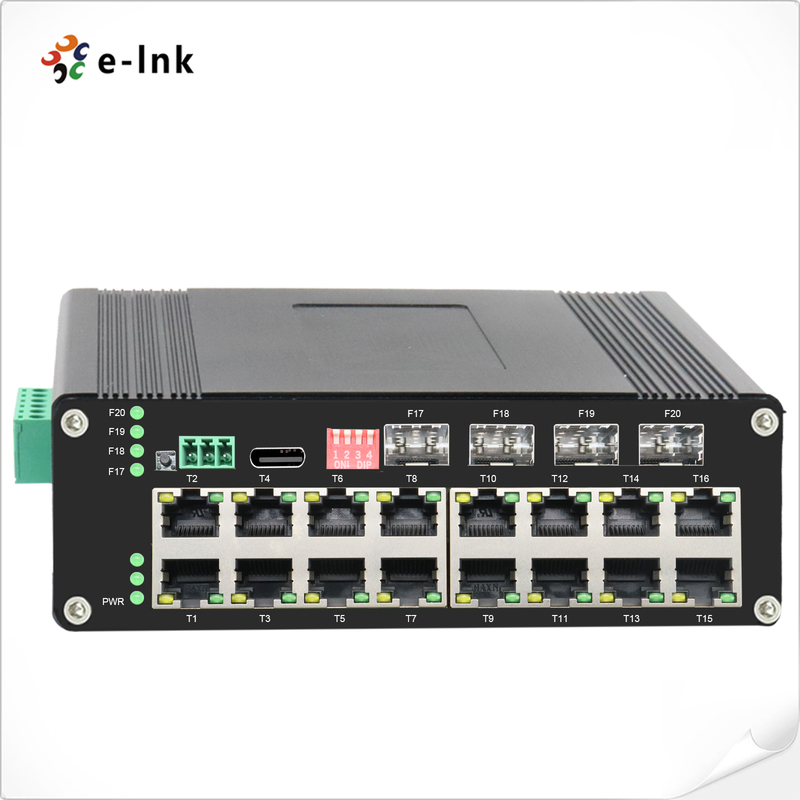

Zarządzany, wzmocniony przełącznik Ethernet z PoE dla przemysłowych sieci nadzoru

► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP

Przegląd

Ten zarządzany, wzmocniony przełącznik Ethernet L2+ jest wyposażony w 16 portów Gigabit RJ45 (10/100/1000Base-T) obsługujących IEEE 802.3at PoE+ i 4 porty Gigabit SFP uplink (1000Base-X) do połączeń światłowodowych. Porty RJ45 obsługują tryb pełnego/półdupleksu i automatyczne MDI/MDI-X, podczas gdy gniazda SFP obsługują światłowód jednomodowy lub wielomodowy, oferując wszechstronne opcje wdrażania na duże odległości.

Zaprojektowany dla środowisk przemysłowych i wymagających, ten zarządzany przełącznik PoE dostarcza zasilanie i dane za pomocą jednego kabla, zmniejszając w ten sposób złożoność instalacji dla kamer IP, bezprzewodowych punktów dostępowych i innych urządzeń PoE w zdalnych lokalizacjach. Zaawansowane zarządzanie L2+ tego produktu, które obejmuje funkcje VLAN, QoS i bezpieczeństwa, zapewnia stabilną, wydajną i bezpieczną wydajność sieci dla krytycznych zastosowań.

Cechy

► Obsługa 16x10/100/1000Base-T + 4x1000Base-X SFP +

► Port RJ45 10/100/1000 Mb/s obsługuje pełny/półdupleks, automatyczną negocjację, Auto MDI/MDIX

► Zgodność z IEEE802.3af/at

► Przełącznik DIP obsługuje VLAN jednym klawiszem, zarządzanie pierścieniem jednym klawiszem, reset PoE i sieć PoE 250 m

► Obsługa podłączenia portu USB-C w celu łatwego zarządzania, bez konieczności dostępu do portu szeregowego RS232

► Ramka Jumbo 10K bajtów

► IEEE 802.3az Energooszczędny Ethernet (EEE)

► Obudowa aluminiowa IP40

► Obsługuje instalację na szynie DIN

► Temperatura pracy od -40°C do 80°C (-40°F do 176°F)

Indeksy techniczne

Ethernet
Standardy:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Szybkość przesyłania i filtrowania:	14 880pps (10 Mb/s)
	148 800pps (100 Mb/s)
	1 488 000pps (1000 Mb/s)
Pamięć bufora pakietów:	12M bitów
Typ przetwarzania:	Store-and-Forward
Przepustowość płyty głównej	110 Gb/s
Maksymalna długość pakietu:	Ramka Jumbo 10K bajtów
Rozmiar tabeli adresów:	8K adresów MAC
Interfejs
Złącze:	16 x RJ45
RS485:	1 x RS485 (opcjonalnie)
Port optyczny:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (do zarządzania)
Interfejs szeregowy RS485 (opcjonalnie)
Interfejs fizyczny	Przemysłowy standardowy 3-pinowy zacisk śrubowy
Typ danych	1Ch RS485 dwukierunkowy
Sygnały RS-485	Dane+, Dane-, GND
Odległość linii portu szeregowego (miedź)	1000 metrów
Szybkość transmisji	0 ~ 800 kb/s
PoE (Power over Ethernet)
Standard:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Przypisanie pinów zasilania	4/5(+), 7/8(-)
Budżet PoE:	Do 480 W budżetu PoE
ŚrodowiskoTemperatura pracy:
-40°C do 80°C (-40°F do 176°F)	Temperatura przechowywania:
-40°C do 85°C (-40°F do 185°F)	Wilgotność względna:
5% do 95% bez kondensacji	MTBF
> 200 000 godzin	Elektryczne i mechaniczne
Zasilanie wejściowe:
48~57VDC, zasilanie redundantne (6-pinowy blok zacisków)	Pobór mocy:
8W maks. (PoE w użyciu	<480W)Ochrona:
Przeciążenie wejścia zasilania:
Automatyczne resetowanie	Odwrócona polaryzacja:
Obecna	Przełącznik DI
Funkcja 4-cyfrowego przełącznika DIPDIP
Funkcja	Ustawienia	SW 1	VLAN
	WŁ. - Włączone	Zarządzanie czasem	Wskaźniki LED:	PWR:
	WŁ. - Włączone	WYŁ. - Wyłączone	Wskaźniki LED:	PWR:
	WŁ. - Włączone	WYŁ. - Wyłączone	Wskaźniki LED:	PWR:
	WŁ. - Włączone	WYŁ. - Wyłączone	Wskaźniki LED:	PWR:
Stan zasilania
Ethernet (na port):	Połączenie/Aktywność
PoE:	Stan PoE
Światłowód:	Port Gigabit SFP: F17~F20
Wymiary (szer. x gł. x wys.):	155 x 115 x 85 mm
Waga:	1,2 kg
Obudowa:	Obudowa aluminiowa
Opcje montażu:	Montaż na szynie DIN
Funkcje oprogramowania	Protokoły redundancji
Obsługa STP/RSTP/MSTP/ERPSv2, agregacja łączy
Obsługa multicast	Obsługa IGMP Snooping V1/V2/V3, obsługa GMRP, GVMP, 802.1Q
VLAN	Obsługa IEEE 802.1Q 4K VLAN, obsługa QINQ, Double VLAN,
Zarządzanie czasem	SNTP
QOS	Przekierowanie oparte na przepływie
Ograniczanie szybkości oparte na przepływie	Filtrowanie pakietów oparte na przepływie 8*Kolejki wyjściowe każdego portu 802.1p/mapowanie priorytetów DSCP Diff-Serv QoS, znak/uwaga priorytetu Algorytm planowania kolejki (SP, WRR, SP+WRR) ACL Wydawanie ACL oparte na porcie
ACL oparte na porcie i VLAN	Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości. Zapewnij ACL w oparciu o MAC, adres MAC docelowy, IP źródłowe, IP docelowe, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP i VLAN itp. Zarządzanie PoE Całkowity limit mocy zasilania PoE
Alokacja mocy wyjściowej PoE	Konfiguracja priorytetu wyjścia PoE Stan roboczy PoE Planowanie działania PoE Konserwacja diagnostyczna Obsługa dublowania portów, Syslog, Ping
Funkcja zarządzania	Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT
Zarządzanie alarmami	Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP
Bezpieczeństwo	Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA i RADIUS, SSH2.0
Obsługa DHCP Snooping, opcja 82, dostęp zabezpieczeń 802.1X,	Obsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL, Obsługa DDOS, filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARP Zaawansowane funkcje warstwy 2+ Zarządzanie IPv4/IPv6
Trasa statyczna	Zatwierdzenia regulacyjne ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Przepięcie)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
