Konwerter 2G-SDI na światłowód z Gigabit Ethernet i 2-kanałowym wstecznym RS485
Przegląd

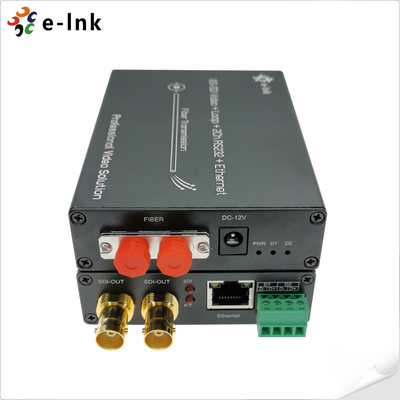

Seria LNK-12GSDI-1V2R1GE Konwerter światłowodowy 12G-SDI
Ten wysokowydajny konwerter światłowodowy obsługuje:
- 1 kanał wideo 12G-SDI (z wbudowanym dźwiękiem)
- 1 kanał Gigabit Ethernet
- 2 kanały dwukierunkowe danych RS485
Wszystkie sygnały są przesyłane za pomocą pojedynczego kabla światłowodowego, z lokalnym monitoringiem poprzez wyjście pętli 12G.
Zestaw konwerterów E-link 12G Video over Fiber zawiera jeden nadajnik i jeden odbiornik, kompatybilny
z formatami wideo o wysokiej rozdzielczości, w tym:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Idealny do profesjonalnych transmisji, produkcji na żywo i wysokiej jakości transmisji wideo na duże odległości.
Cechy
Każdy kanał SDI zawiera 8-kanałowy wbudowany dźwięk
Zintegrowany Reclocker blokuje się do szybkości SMPTE 11,88 Gb/s, 5,94 Gb/s, 2,97 Gb/s, 1,485 Gb/s lub
Podział przez 1,001 podrzędnych i 270 Mb/s
Obsługuje ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) i ST-259(SD)
Obsługuje 1 kanał 10/100/1000M Ethernet
Technika światłowodowa WDM/CWDM/DWDM;
Obsługuje 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.

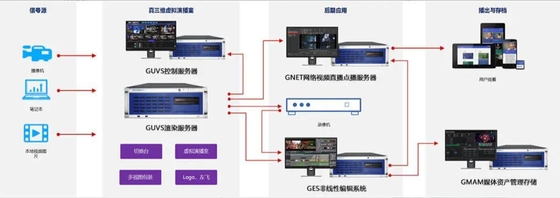

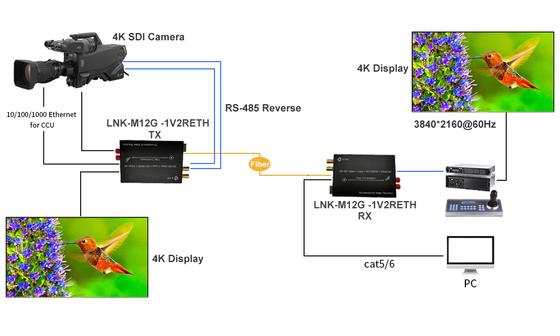

Zastosowanie
Indeksy techniczne
| Formaty |
Obsługuje ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) i ST-259(SD) |
| Kompatybilny |
Kompatybilny z DVB-ASI i AES10 (MADI) |
| Wejście |
1 x 12G-SDI na BNC |
| Wyjście |
2 x światłowód FC |
| 1 x wyjście pętli 12G-SDI na BNC |
| Obsługiwana rozdzielczość |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Zakres rozdzielczości |
3840*2160@60Hz |
| Specyfikacja kabla wejściowego |
≤70m@12G SDI Belden 1694A |
| Specyfikacja kabla wyjściowego |
≤60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000 Mb/s |
| Typ danych |
2-kanałowy wsteczny RS485 |
| Szerokość pasma transmisji optycznej |
270MHz～12GHz |
| Zasilanie |
12 VDC |
| Pobór mocy |
6 W (maks.) |
| Wymiary (DxSxW) |
117 x 80 x 24 (mm) |
| Temperatura pracy |
-10℃～70℃ |
| Temperatura przechowywania |
-40℃～85℃ |

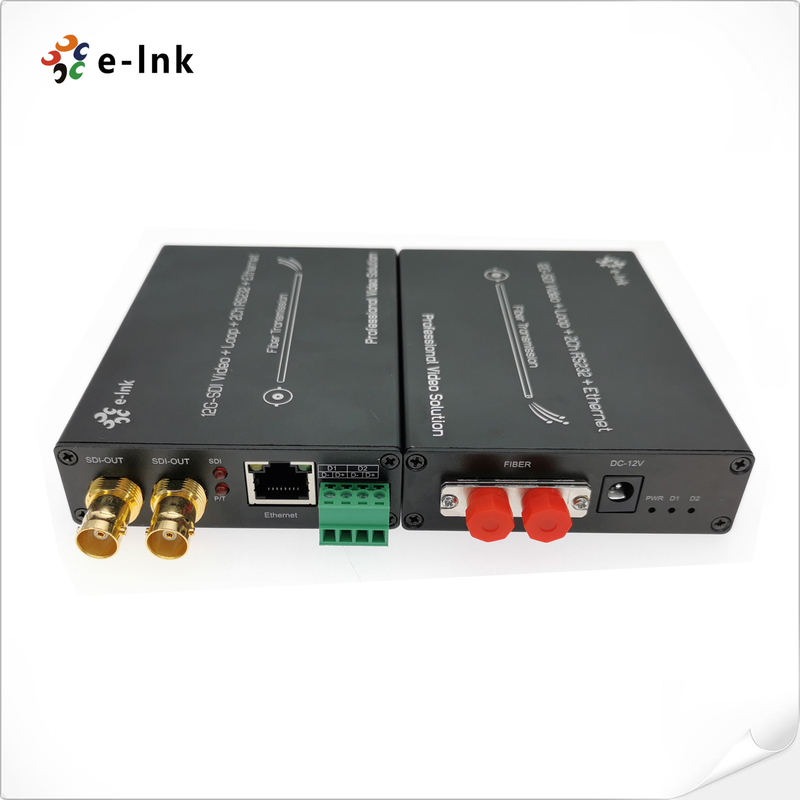

Panel
Połączenie RS485
