| Wejście SDI: | Numer wejścia: 4 | Optyka: | Typ: jednomodowy |
|---|---|---|---|
| Odległość transmisji: | 20 km (inna odległość opcjonalnie) | Wejście zasilania: | 1A@12VDC |
| Wyjście SDI: | Poziom sygnału: 800mV nominalny | Temperatura pracy: | -10℃～＋55℃ |
4-kanałowy 3G-SDIKonwerter włókna with RS485 & Liczba
Moduł SFP wideo SDI Zalety

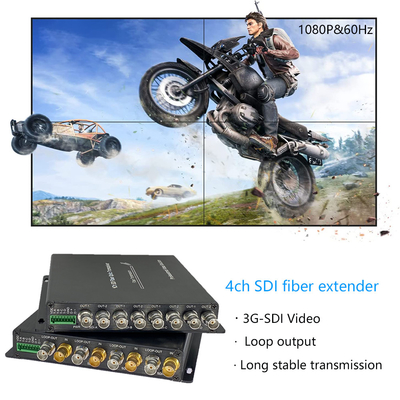

4 kanały transmisji wideo 3G/HD-SDI przez światłowody
Automatyczne wyrównanie kabli w celu zapewnienia integralności sygnału
¢ Automatyczne odblokowanie 270Mbit/s - 1,48Gbit/s-3Gbit/s
️ Bezpośrednio kompatybilne z systemami kamer 3G/HD-SDI i obsługujące wyjście 4Ch Loop
Długa transmisja do 20 km (12,5 mil) (Inne odległości opcjonalne)
Wspiera 4Ch Tally
¢ pełna cyfrowa transmisja poziomu transmisji bez kompresji;
Wspieranie 1Ch wstecz RS485 i 4Ch Tally;
Moduł SFP wideo SDI Wskaźniki techniczne
| Wprowadzenie SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI oraz Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s 3Gbit/s | |
| Numer wejścia: 4 | |
| Strata odbicia: > 15DB | |
| Równowaga: 0-150m @ 3Gb/s | |
| Złącze: BNC | |
| Optyka | Kanał: 1 |
| Rodzaj: jednorzędny | |
| Odległość transmisji: 20 km (Inne odległości opcjonalne) | |
| Strata odbicia: > 15 dB | |
| Dithering: < 0,2 IU | |

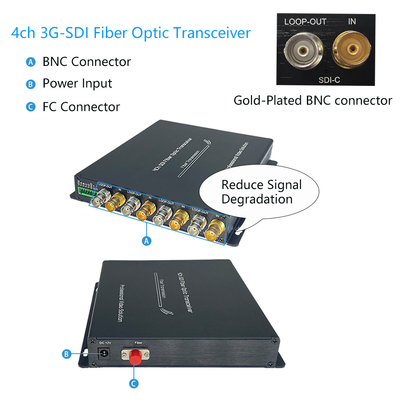

| Połączenie: FC/UPC (SC, LC, ST opcjonalnie) | |
| Wyjście SDI | Numer wyjścia:4 |
| Poziom sygnału: 800 mV nominalny | |
| Czas wzrostu/spadku: wskazanie 200ps | |
| Przesunięcie: < 10% amplitudy | |
| Strata odbicia: > 15 dB | |
| Dithering: < 0,2 IU | |
| Złącze: 75Ω BNC | |
| Dane | 1Ch RS-485 (pełny/pół-duplex) i wsparcie NRZ, RZI i Manchester |
| Maks. 57600bps dla RS485 | |
| Złącze: Standardowy przemysłowy końcówka śrubowa | |
| 4Ch Liczba: A, B, C, D |
Przemysłowy konwerter EthernetPrzegląd

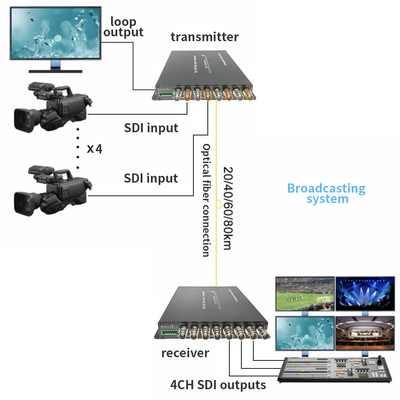

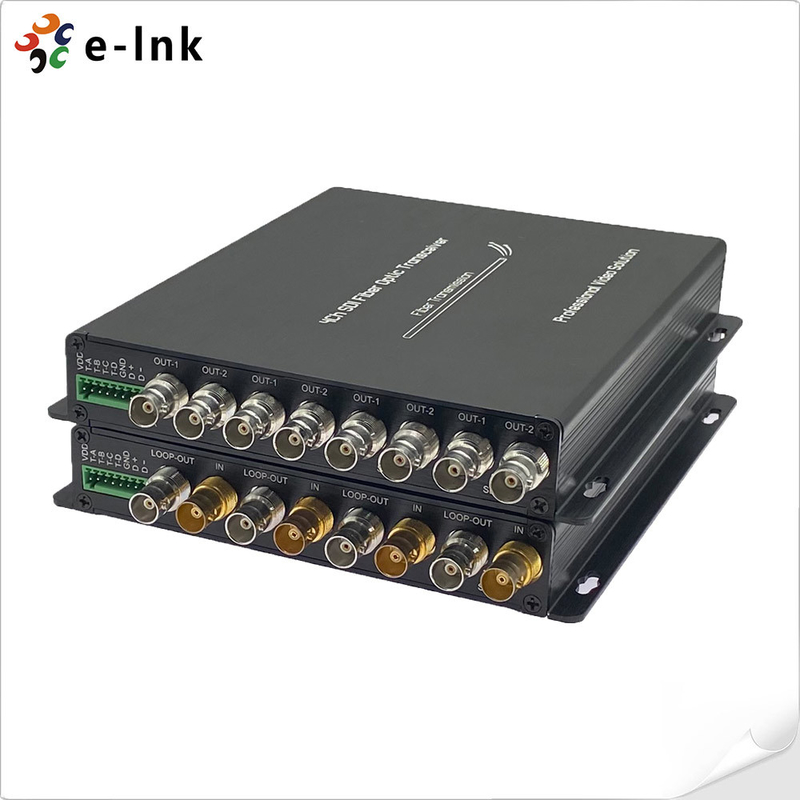

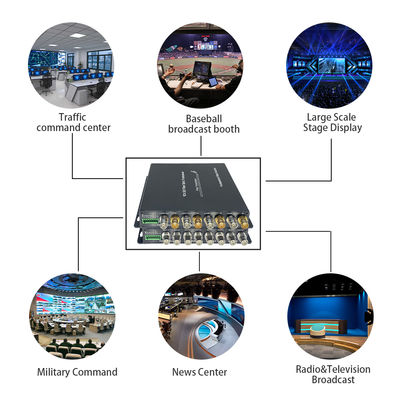

Seria LNK-3GSDI-4V1DT obsługuje 4-kanałowy standard HD/3G-SDI sygnał wideo o wysokiej rozdzielczości oraz sygnał RS485 i Tally przesyłany za pośrednictwem jednego kabla światłowodowego.E-link 3G-SDI Video over Fiber Converters zawiera jeden nadajnik i jeden odbiornik dla sygnału 1080P 3G-SDI. Konwerter E-link 3G-SDI może przesyłać sygnał 4-Ch 3G-SDI wideo za pośrednictwem pojedynczej włókna optycznego i obsługuje wyjście pętli, 4Ch Tally i wstecz RS485.Jakość wideo nie jest skompresowanaJest szeroko stosowany w dziedzinie nadawania.
Informacje o zamówieniu
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI Video z wyjściem loop + 1Ch wstecznym RS485 + 4Ch Tally, SM 20km, FC, w tym 1 nadajnik i 1 odbiornik, używany przez pary |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video z wyjściem Loop + wstecznym RS485 + 4Ch Tally, SM 20km, FC, w tym 1 nadajnik i 1 odbiornik, używany przez pary |
