Szczegóły Produktu:
Zapłata:
|
| Rozstrzygnięcie: | 10 bitów | Poziom sygnału: | <380mVp-p |
|---|---|---|---|
| Standardowa długość fali SM: | 1310nm, 1550nm | Długość fali CWDM: | 1270 ~ 1610 nm, siatka 20 nm zgodnie z ITU-T |
| Wymiary (dł. x szer. x wys.): | 58x21x20mm | Temperatura pracy: | 0°C do 70°C (32°F do 158°F) |

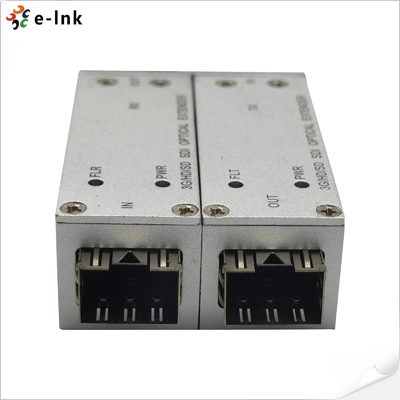

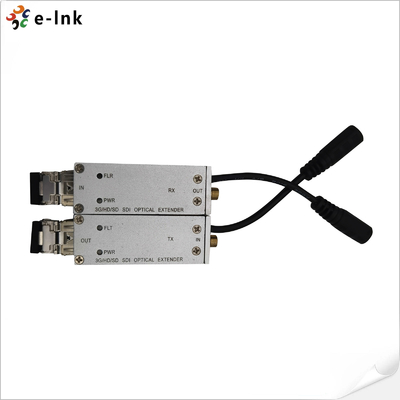

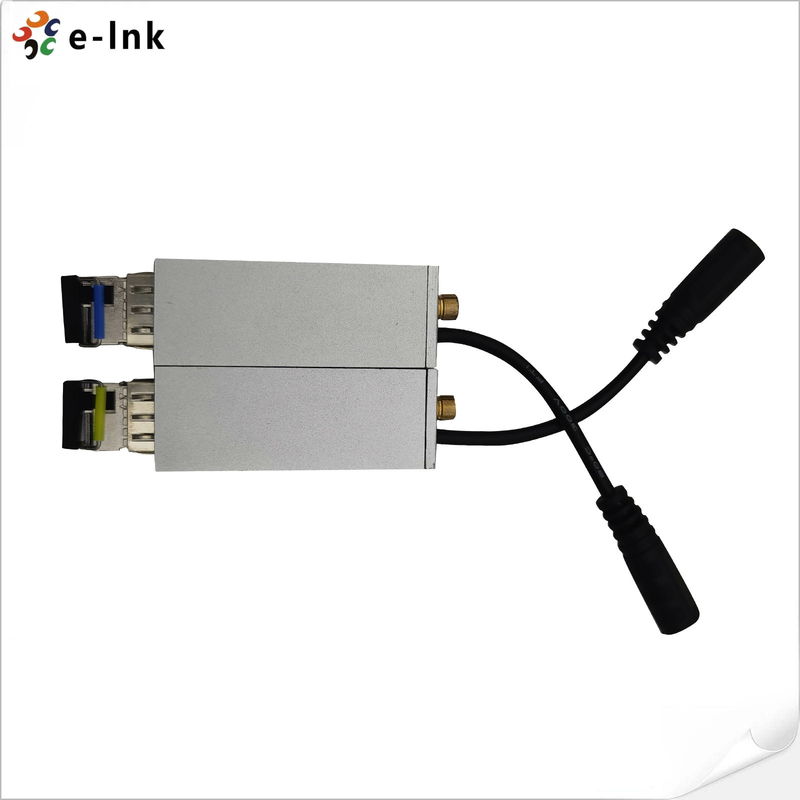

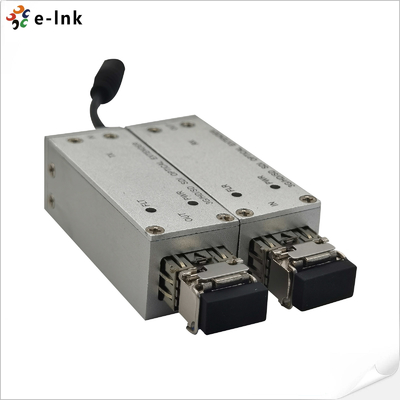

SMB 3G/HD/SD-SDI Optical Micro-Extender
Moduł SFP wideo SDI Zalety
3G-SDI/HD-SDI/SD-SDI automatyczne rozpoznawanie sygnału, bez konieczności ręcznego wyboru
Odległość transmisji do 120 km
Technologia CWDM umożliwia transmisję do 16 (18) kanałów na jednym włóknie
️ Zgodne z normami SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
️ Zgodny z DVB-ASI ((EN50083-9)
Praktyczne wskazanie stanu diody LED. wskaźnik łącza światłowodowego, zasilanie.
Płyty PCB są przyjazne dla środowiska (bez Pb)
Płyty PCB z wielowarstwową konstrukcją zapewniającą stabilną i niezawodną transmisję sygnału
Moduł SFP wideo SDI Wskaźniki techniczne
| Wprowadzenie SDI | |
| Standardy wideo | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Standardy sygnału | SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Impedancja | 75Ω |
| Złącze | MŚP |
| Wyjście SDI | |
| Poziom sygnału | 800mVp-p±10% |
| Czas wzrostu/spadku | < 0,8 ns |
| Jitter HD-SDI | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Impedancja | 75Ω |
| Złącze | MŚP |
| Interfejs optyczny | |
| SFP | Simplex LC, 3,125 Gbps. Odległość transmisji ≤ 120 km |
| Standardowa długość fali SM | 1310nm, 1550nm |
| długość fali CWDM | 1270~1610nm, sieć 20nm według ITU-T |
| Zakres temperatury | 0~70 ̊C |
| Elektryczne | |
| Władza | 5VDC, 1A |
| Konsumpcja | < 5W |
| Wskaźnik LED | |
| FLT | Status łącza światłowodowego (przekaźnik) |
| FLR | Status łącza światłowodowego (odbiornik) |
| PWR | Stan mocy |
| Wyroby mechaniczne | |
| Wymiary (LxWxH) | 58 x 21 x 20 mm |
| Waga | 100 g/parę |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Płytka |
Przemysłowy konwerter EthernetPrzegląd
LNK-M3G-SMB1V-20 serii 3G-SDI/HD-SDI/SD-SDI mikro rozszerzacz światłowodowy system transmisji, który przesyła jeden 3G-SDI, HD-SDI,SD-SDI wysokiej rozdzielczości wideo cyfrowe lub jeden strumień DVB-ASI przez jedno-tryb lub wielo-tryb włókna obsługujące SMPTE424MDzięki zaawansowanej technologii cyfrowej transmisji światłowodowej nie ma konieczności dostosowywania, prosty w ustawieniu i łatwy w obsłudze.Seria mikro rozszerzaczy SDI wykorzystuje zasilanie 5V o niskim zużyciu energii.
Informacje o zamówieniu
| Model | Opis |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM włącznie z nadajnikiem i odbiornikiem, używany w parach |
