Szczegóły Produktu:
Zapłata:
|
| Interfejs światłowodowy: | Simpleks LC | Odległość transmisji: | 20KM |
|---|---|---|---|
| Długość fali: | 1310nm/1550nm | Temperatura pracy: | -20℃～+70℃ |
| Wymiary (SxGxW): | 483 x 270 x 45 mm (19 cali 1U) | Waga: | 8 kg/para |
| Podkreślić: | 3G-SDI przez Fiber Extender,8Ch 3G-SDI przez Fiber Extender,10G Ethernet przez Fiber Extender |
||

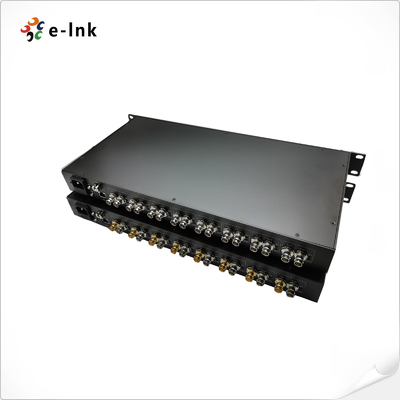

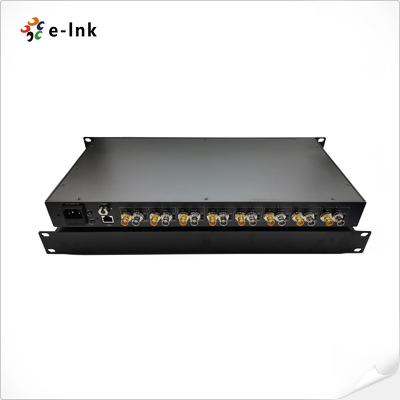

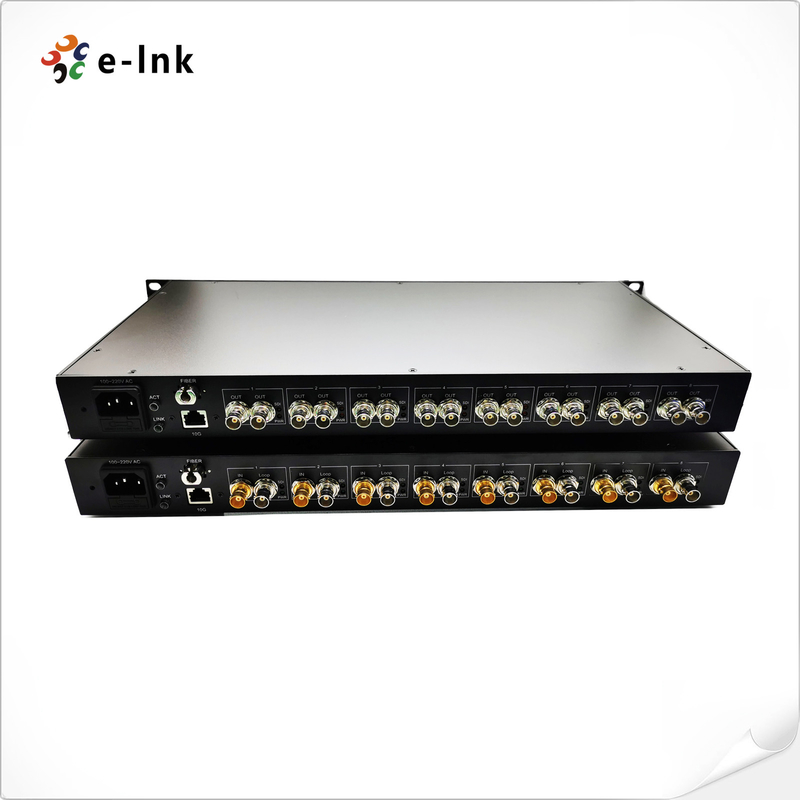

8Ch 3G-SDI + 1Ch 10G Ethernet over Fiber Extender
SDI Fiber ExtenderZalety
8Ch 3G-SDI/ASI wideo z wbudowanym dźwiękiem i 10G Ethernet na jednym włóknie
Kompatybilny z HD-SDI, SD-SDI, DVB-AST
Zakres przepustowości od 19,4 Mb/s do 2,97 Gb/s
¢ Odzyskanie zegara SMPTE 424M (2,97 Gb/s)
Wspiera wszystkie popularne standardy cyfrowego transportu wideo, takie jak SMPTE 424M, SMPTE 292M i SMPTE 259M, SMPTE 297M pracujące odpowiednio w 3G-SDI, HD-SDI, SD-SDI, ASI
Wbudowany system CWDM, moduły SFP dla każdej drogi
Wsparcie automatycznego wyrównania kabli w oparciu o wykrytą prędkość transmisji danych
Wskaźniki stanu LED monitorują krytyczne parametry
Rozszerzacz włókien SDI Wskaźniki techniczne
| Interfejs światłowodowy | |
| Interfejs włókna | Simplex LC |
| Odległość transmisji | 20 km. |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedans wejścia/wyjścia wideo | 75Ω |
| napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo | Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) | < 1% |
| Standardy SDI wideo | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI | |
| Wprowadzenie wideo | Kanał 8 z Loop Out na TX |
| Wyjście wideo | Kanał 8 z Loop Out na RX |
| Ethernet | |
| Standardy |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae 10Gbps Ethernet IEEE 802.3x pełno-dupleksowa kontrola przepływu |
| Interfejs | 1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
| Tryb pracy | Automatyczne negocjacje domyślnie |
| Elektryczne | |
| Wprowadzenie mocy | 100VAC do 220VAC |
| Zużycie energii | < 12 W |
| Wskaźnik LED | |
| PWR | Zasilanie |
| SDI 1~8 | Sygnał 3G-SDI |
| ACT | Sygnał Ethernet RJ45 |
| Linki | Status łącza |
| Wyroby mechaniczne | |
| Wymiary (LxWxH) | 483 x 270 x 45 mm (19 cali 1U) |
| Waga | 8 kg/parę |
| Obudowa | Obudowa metalowa |
| Opcje montażu | Wstawione na stojaku |
Przemysłowy konwerter EthernetPrzegląd

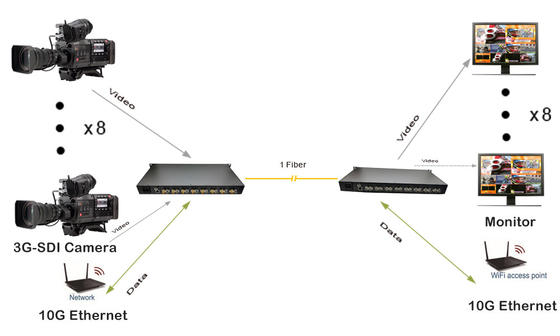

E-link LNK-3G8V10GE 3G-SDI & Ethernet fiber extender zapewnia transmisję jednego kanału 3G-SDI z kanałami 10G Ethernet IP za pośrednictwem kabli optycznych jednowarunkowych.Ten SDI i IP do przekształcacza światłowodowego umożliwia wysoką wydajność optyczną i wspaniałe przetwarzanie wideo HD w czasie rzeczywistymInterfejsy IP mogą znacząco zwiększyć skalowalność i kompatybilność ze wszystkimi nowoczesnymi systemami sieciowymi.
Ponieważ sygnały optyczne nie są pod wpływem hałasu elektromagnetycznego, LNK-3G8V10GE sprawia, że system jest bardziej niezawodny i bezpieczny.To dobre rozwiązanie dla każdego systemu nadzoru HD lub aplikacji transmisji na żywoWszystko wzięte pod uwagę,LNK-3G8V10GE przenosi granice konwencjonalnych systemów CCTV lub transmisji na zupełnie nowy poziom i pozwala na wydłużenie odległości transmisji do 20 km (opcjonalnie 40/60/80 km).
Informacje o zamówieniu
| Model | Opis |
| LNK-3G8V10GE | Konwerter światłowodowy 8Ch 3G-SDI z 10G Ethernet i pętlą, SMF, LC Fiber Connector 20KM, w tym nadajnik i odbiornik, używany w parach |
