Szczegóły Produktu:
Zapłata:
|
| Interfejs światłowodowy: | Simpleks LC | Odległość transmisji: | 20KM |
|---|---|---|---|
| Długość fali: | 1310nm/1490nm//1550nm | Temperatura pracy: | -20℃～+70℃ |
| Wymiary (SxGxW): | 85 x 70 x 30 mm | Waga: | 1,1 kg/para |
| Podkreślić: | 1Ch 100M Ethernet Fiber Extender,1Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI Video + 2Ch Wsteczny Analogiczny Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Wsteczny Tally + 1Ch Wsteczny Analogiczny Sync Trójpoziomowyprzez Fiber Extender
SDI Fiber ExtenderZalety
1Ch BIDI 3G-SDI Video + 2Ch Wsteczny Analogiczny Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Wsteczny Tally + 1Ch Wsteczny Analogiczny Trójpoziomowy Syn przez jedno włókno
Kompatybilny z HD-SDI, SD-SDI, DVB-AST
Zakres przepustowości od 19,4 Mb/s do 2,97 Gb/s
¢ Odzyskanie zegara SMPTE 424M (2,97 Gb/s)
Wspiera wszystkie popularne standardy cyfrowego transportu wideo, takie jak SMPTE 424M, SMPTE 292M i SMPTE 259M, SMPTE 297M pracujące odpowiednio w 3G-SDI, HD-SDI, SD-SDI, ASI
Wbudowany system CWDM, moduły SFP dla każdej drogi
Wsparcie automatycznego wyrównania kabli w oparciu o wykrytą prędkość transmisji danych
Wskaźniki stanu LED monitorują krytyczne parametry
Rozszerzacz włókien SDI Wskaźniki techniczne
| Wideo 3G-SDI | |
| Interfejs wideo | BNC |
| Impedans wejścia/wyjścia wideo | 75Ω |
| napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo | Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) | < 1% |
| Standardy SDI wideo | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI | |
| Wprowadzenie wideo | 1Ch SDI IN + 1Ch SDI OUT na TX |
| Wyjście wideo | 1Ch SDI IN + 1Ch SDI OUT na RX |
| AUdio | |
| Interfejs audio | 3.5mm Jack |
| Format dźwięku | @48KHz |
| Wpis dźwiękowy | 1Ch Audio IN lub 1Ch Mic + 1Ch Audio OUT na TX |
| Wyjście audio | 1Ch Audio IN lub 1Ch Mic + 1Ch Audio OUT na RX |
| Dane seryjne RS422/485 | |
| Interfejs fizyczny | Przemysłowy standardowy terminal śrubowy |
| Rodzaj danych | RS422/RS485 Dwóch kierunków |
| Wsparcie częstotliwości/stopień |
Maks. 115200bps dla RS422 Maks. 115200bps dla RS485 |
| BER | < 10 ‰ 9 |
| TPrzyjaciel | |
| Interfejs Tally | Przemysłowy standardowy terminal śrubowy |
| Typ obciążenia LED | Może sterować bezpośrednio wskaźnikiem LED |
| Wprowadzenie liczby | Tally-2+; Tally-2 - |
| Wynik zliczeniowy | Tally-1+; Tally-1 - |
| Ethernet | |
| Interfejs | 1 x 10/100BASE-TX RJ45 |
| Tryb pracy | Automatyczne negocjacje domyślnie |
| Analogiczna synchronizacja trzypoziomowa | |
| Interfejs synchronizacji | 75Ω BNC |
| Synchronizacja | Analogiczny czarny wybuch / SDTV dwupoziomowy / HDTV trójpoziomowy |
| Sygnał | Analogiczna synchronizacja trójpoziomowa SMPTE ST 274, ST 276 |
| Strata zwrotu | 460,5 dB do 10 MHz |
| Wpływ | 1Ch Sync IN + 1Ch Sync OUT na TX |
| Produkcja | 1Ch Sync IN + 1Ch Sync OUT na RX |
| Elektryczne | |
| Wprowadzenie mocy | DC12V 1A |
| Zużycie energii | < 6W |
| Wyroby mechaniczne | |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Na ścianie lub na pulpicie |
Przemysłowy konwerter EthernetPrzegląd

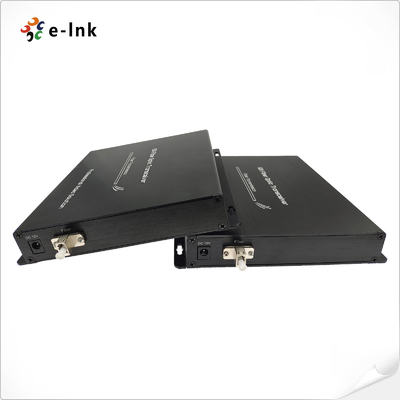

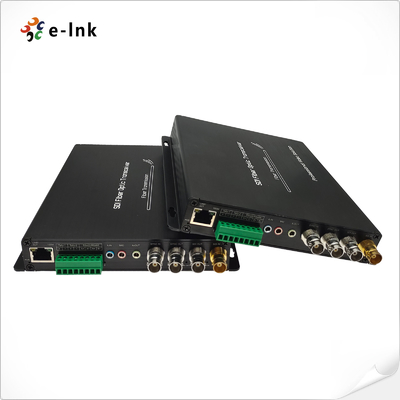

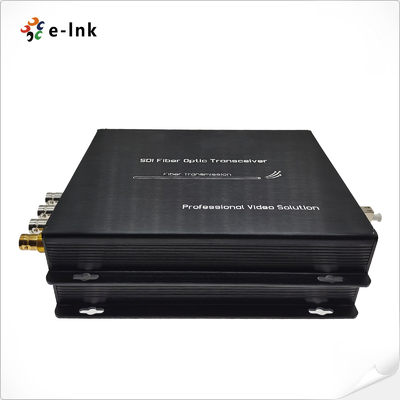

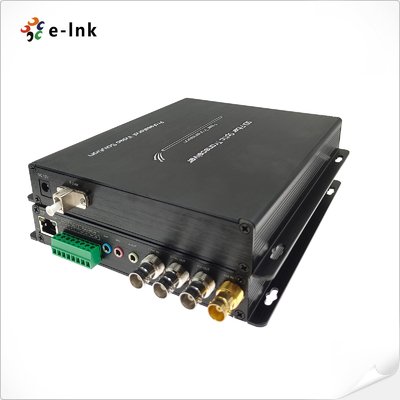

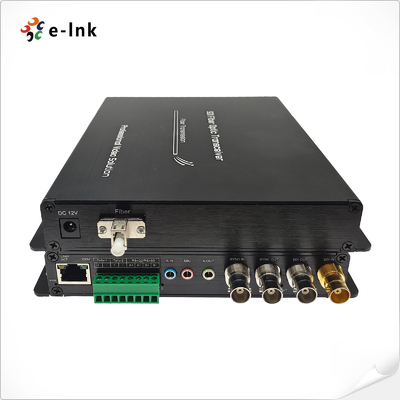

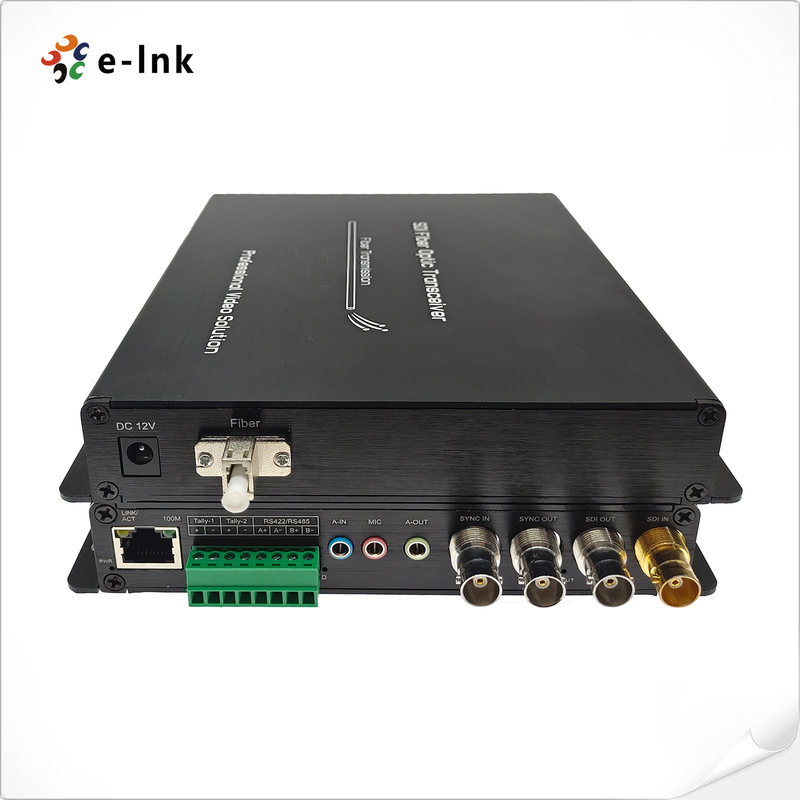

E-link LNK-3G2V2BA2D1E1T1S 3G-SDI rozszerzacz światłowodowy zapewnia transmisję 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch Wsteczna liczba i 1Ch Wsteczna trójpoziomowa synchronizacja analogowa za pomocą konwertera włókna, w tym 1 nadajnik i 1 odbiornik, stosowane przez pary przez kable optyczne jednowarunkowe.Ten 3G-SDI przetwornik światłowodowy umożliwia wysoką wydajność optyczną i znakomite przetwarzanie wideo HD w czasie rzeczywistymInterfejsy IP mogą znacząco zwiększyć skalowalność i kompatybilność ze wszystkimi nowoczesnymi systemami sieciowymi.
Informacje o zamówieniu
| Model | Opis |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Wsteczny Analogiczny Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Wsteczny Tally + 1Ch Wsteczny Analogiczny Trójpoziomowy Synchronizator przez Konwerter Włóknowy, SMF, LC, 20KM,w tym 1 nadajnik i 1 odbiornik, stosowane w parach |
