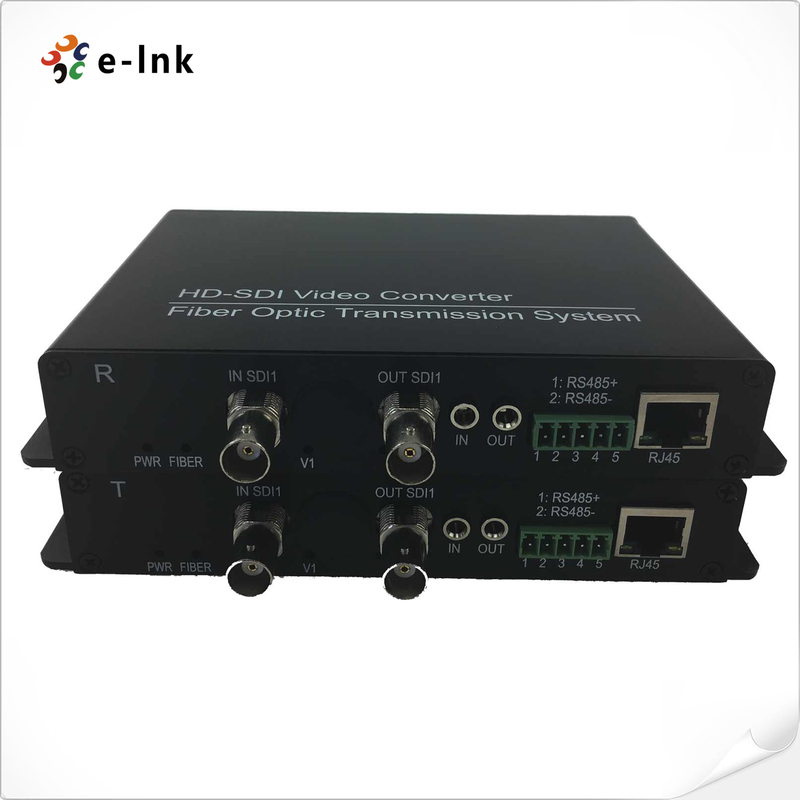

SD/HD/3G-SDI + RS485/RS422/RS232 Dane + 10/100M Ethernet przez Konwerter światłowodowy
Przegląd przedłużacza światłowodowego 3G-SDI
E-Link's Konwerter optyczny SDI/HD/3G Video Digital wykorzystuje w pełni cyfrową technologię gigabitową
do przesyłania nieskompresowanych i nieszyfrowanych sygnałów SDI (z opcją osadzonego dźwięku
i kodu czasowego) na duże odległości za pośrednictwem światłowodu jednomodowego. Idealny do nadawania, nadzoru
i monitoringu przemysłowego, zapewnia zerowe zniekształcenia i jakość ultra HD ze stabilną wydajnością
i wskaźnikami stanu LED do monitorowania w czasie rzeczywistym. Obsługuje sterowanie RS485, konwerter oferuje
elastyczną integrację z systemami ruchu drogowego, bezpieczeństwem wojskowym, transmisjami na żywo i AV na stadionach.
Kluczowe cechy obejmują wysoką stabilność, działanie typu plug-and-play oraz solidną, przemysłową niezawodność.
Cechy przedłużacza światłowodowego 3G-SDI
-
Obsługuje zakresy długości fal 1310 nm, 1550 nm i 16 długości fal CWDM
-
zgodne z ITU-T G.694.2
-
Automatyczna korekcja kabla dla wszystkich szybkości transmisji danych poniżej 3,2 Gb/s (Belden 1694A)
-
Wskaźniki stanu LED do monitorowania warunków pracy w czasie rzeczywistym
-
Obsługuje regenerację wideo w celu utrzymania wysokiej jakości sygnału
-
Obsługa nadajnika-odbiornika SFP z możliwością podłączania na gorąco dla elastycznego wdrażania
-
Maksymalna prędkość robocza do 3,2 Gb/s
-
Odzyskiwanie zegara zgodne z SMPTE 292M (2,97 Gb/s)
-
Konstrukcja typu plug-and-play do przesyłania cyfrowego wideo SD-SDI, HD-SDI i 3G-SDI
-
interfejsów przez pojedyncze włókno
-
Kompatybilne formaty wideo SDI:
-
625/25 PAL
-
525/29.97 NTSC
-
525/23.98 NTSC
-
720p50, 720p59.94
-
1080p 23.98/24/30/50/60
-
1080i 23/24/30/50/59.94
Indeksy techniczne przedłużacza światłowodowego 3G-SDI
|
Włókno Optyczny wterfejs:
|
|
|
Interfejs światłowodowy
|
simplex LC
|
|
Odległość transmisji
|
550m-120Km( w zależności od nadajnika-odbiornika SFP)
|
|
Długość fali
|
1310 nm / 1550 nm(w zależności od nadajnika-odbiornika SFP)
|
|
Wideo
|
|
|
Interfejs wideo
|
BNC
|
|
Wejście/wyjście wideouimpedancja t
|
75Ω
|
|
Napięcie wejścia/wyjścia wideo
|
Typowe: 1Vpp, Min 0,5Vpp, Max 1,5Vpp
|
|
Szybkość bitowa wideo
|
Maks. 3,2 Gb/s
|
|
Wzmocnienie różnicowe (10%～90% APL)
|
<1%
|
|
Standard wideo SDI
|
270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI)
Mapowanie SMPTE425M 3Gb/s (3G-SDI)
Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI)
|
|
Dane
|
|
|
Interfejs fizyczny
|
Przemysłowa standardowa listwa zaciskowa
|
|
Typ danych
|
RS485/RS422/RS232/Manchester
|
|
Obsługa częstotliwości/szybkości
|
0~400K bps
|
|
Ethernet
|
|
|
Port
|
10/100 Base-T, złącze RJ-45
|
|
Tryb pracy
|
Pełny dupleks/pół dupleks
|
|
Szybkość transmisji danych
|
10 Mb/s i 100 Mb/s Ethernet (Auto Adaptive)
|
|
Zasilanie
|
|
|
Zasilacz
|
AC 100-240V do DC 5V 2A
|
|
Pobór mocy
|
<3W
|
|
Dymiar Rozmiar
|
166*28*105MM
|
|
Waga przesyłki
|
1,1 KG/para
|
|
(zawiera zewnętrzne zasilacze i pudełko)
|
|
Środowiskowy
|
|
|
Wilgotność robocza Temperatura
|
-40℃～ +80℃
|
|
Przechowywanie Temperatura
|
-40℃～ +85℃
|
|
Wilgotność robocza 0~95%
|
MTBF
|
|
≥100000 godzin
|
Zastosowanie przedłużacza światłowodowego 3G/HD/SD-SDI
|
