4-kanałowy 3G-SDI Konwerter światłowodowy zRS485 & Tally
4-kanałowy 3G-SDI Przegląd konwertera światłowodowego

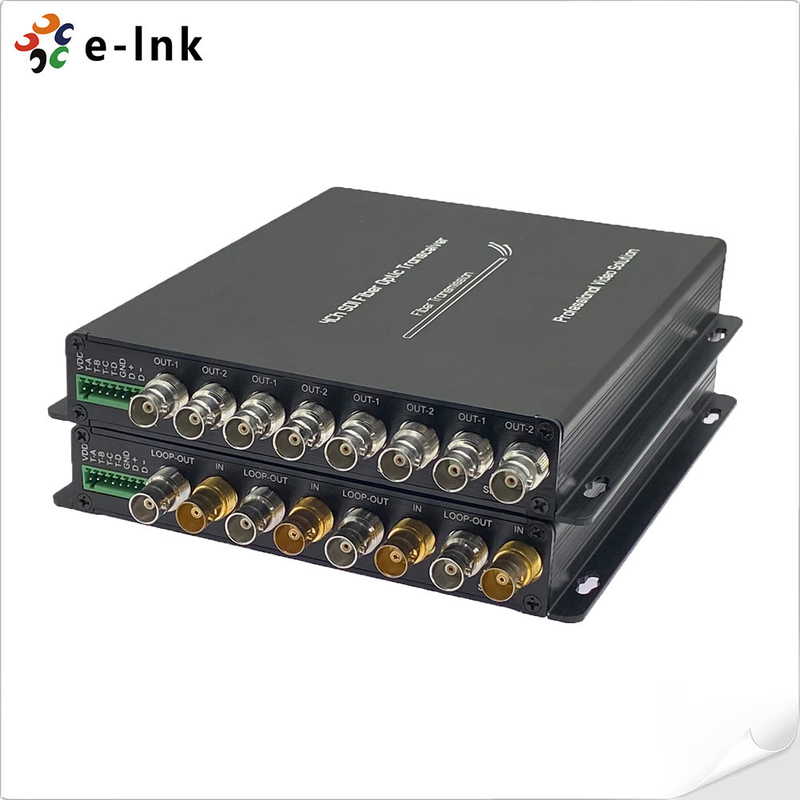

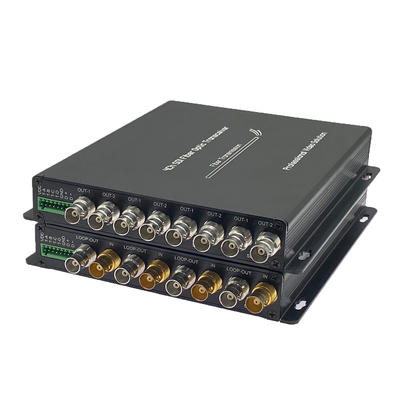

Seria LNK-3GSDI-4V1DT to wysokowydajny, czterokanałowy ekstender światłowodowy HD/3G-SDI
który przesyła nieskompresowane wideo o jakości emisyjnej (1080p), RS485 dane i sygnały tally przez
pojedynczy kabel światłowodowy. Ten zaawansowany zestaw konwertera 3G-SDI na światłowód zawiera nadajnik i odbiornik
i obsługuje wyjście pętli, czterokanałowy tally i dwukierunkowy RS485, umożliwiając bezproblemową integrację
z profesjonalnymi konfiguracjami nadawczymi. Dzięki bardzo niskiemu opóźnieniu, dużej przepustowości i solidnej integralności sygnału,
jest to idealne rozwiązanie dla produkcji na żywo i transmisji studyjnych.
Cechy 4-kanałowego konwertera światłowodowego 3G-SDI
Seria LNK-3GSDI-4V1N prezentuje następujące cechy
► 4-kanałowa transmisja wideo 3G/HD-SDI przez światłowód, obsługująca wysokiej jakości transmisję sygnału wideo na duże odległości
► Automatyczna korekcja kabla zapewnia integralność sygnału na duże odległości
► Funkcja automatycznego reclockingu , obsługująca prędkości 270Mbit/s, 1.48Gbit/s i 3Gbit/s
► Plug and play kompatybilny z systemami kamer 3G/HD-SDI , obsługujący 4-kierunkowe wyjście pętli
► Odległość transmisji do 20 km (12,5 mil) , z opcjami większych odległości
► Obsługuje 4-kierunkową sygnalizację tally dla łatwego sterowania przełączaniem wielu kamer
► W pełni cyfrowa, nieskompresowana transmisja klasy emisyjnej zapewnia zerową utratę obrazu i dźwięku
► Obsługuje 1 odwrócony RS485 i 4 kanały tally aby spełnić różne potrzeby kontroli
► Zakres temperatur pracy: -10℃~+55℃ , dostosowany do różnych środowisk pracy
4-kanałowy 3G-SDI Konwerter światłowodowy Indeksy techniczne
|
Wejście SDI
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI i Telecom/Datacom
|
|
270Mbit/s - 1.48Gbit/s – 3Gbit/s
|
|
Liczba wejść: 4
|
|
Strata odbiciowa: >15DB
|
|
Korekcja: 0-150m @3Gb/s
|
|
Złącze: BNC
|
|
Optyka
|
Kanał: 1
|
|
Typ: jednomodowy
|
|
Odległość transmisji: 20km (Inna odległość Opcjonalnie)
|
|
Strata odbiciowa: > 15dB
|
|
Drżenie: < 0.2UI
|
|
Złącze: FC/UPC (SC, LC, ST opcjonalnie)
|
|
Wyjście SDI
|
Liczba wyjść: 4
|
|
Poziom sygnału: 800mV nominalny
|
|
Czas narastania/opadania: 200ps wskazanie
|
|
Przekroczenie: < 10% amplitudy
|
|
Strata odbiciowa: >15dB
|
|
Drżenie: < 0.2UI
|
|
Złącze: 75Ω BNC
|
|
Dane
|
1Ch RS-485 (pełny/półdupleks) i obsługa NRZ, RZI i Manchester
|
|
Maks. 57600bps dla RS485
|
|
Złącze: Standardowe zaciski śrubowe
|
|
4Ch Tally: A, B, C, D
|
|
Wskazanie zasilania i środowiska
|
Temperatura pracy: -10℃～＋55℃
|
|
Wejście zasilania: 1A@12VDC
|
|
EMI/RFI: spełnia FCC Part 15 Class A, standard UE EMC
|
|
Średni czas bezawaryjnej pracy: >100000 godzin
|
|
Obsługiwane formaty wideo SDI
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
|
4-kanałowy 3G-SDI Konwerter światłowodowy Informacje dotyczące zamawiania
|
LNK-HDSDI-4V1D4T
|
4-Ch HD-SDI Wideo z wyjściem pętli + 1Ch wstecz RS485 + 4Ch Tally, SM 20km, FC, w tym 1 nadajnik i 1 odbiornik, używane parami
|
|
LNK-3GSDI-4V1D4T
|
4-Ch 3G-SDI Wideo z wyjściem pętli + wstecz RS485 + 4Ch Tally, SM 20km, FC, w tym 1 nadajnik i 1 odbiornik, używane parami
|
4-kanałowy 3G-SDI Zastosowanie konwertera światłowodowego
► Transmisja wydarzeń na żywo przez światłowód
► Wysokowydajne (bezbłędne) sieci nadzoru w wojsku lub ochronie;
► Duży system ścian wideo
► Inteligentny system monitoringu ruchu
► Monitoring przemysłowy (Elektryczność, Chemia, Stal, Ropa, Kolej itp.)
► Monitoring wojskowy (Magazyn, Granica, Strażnicy itp.)
► Stadion (Do transmisji wideo HD NA ŻYWO, audio)
Polityka posprzedażna i gwarancyjna
Składa się z obsługi klienta online i telefonicznej obsługi klienta,
zapewniając konsultacje dotyczące produktów, zdalne wsparcie techniczne, usługi konserwacji i odbioru.
Polityka serwisowa: Trzymiesięczna wymiana i trzyletnia gwarancja.
Wymiana: W ciągu trzech miesięcy od zakupu serii produktów, po przetestowaniu awarii produktu
przez techników i uszkodzeń spowodowanych przez katastrofy nienaturalne, kupujący może bezpośrednio
udać się do punktu zakupu, aby wymienić produkty tego samego typu lub o porównywalnej wydajności.
Jeśli w teście produktu nie ma problemu, oryginalna próbka zostanie zwrócona.
Gwarancja: Uszkodzenia spowodowane przez katastrofy nienaturalne, bezpłatny okres gwarancji naszej firmy wynosi 1 rok.
[Następujące okoliczności nie wchodzą w zakres wymiany i bezpłatnej konserwacji]
1. Uszkodzenia spowodowane przez eksploatację i konserwację niezgodną z instrukcjami zawartymi w instrukcji produktu.
2. Uszkodzenia spowodowane czynnikami ludzkimi, takimi jak niewłaściwe napięcie wejściowe, pobór wody i uszkodzenia.
3. Uszkodzenia produktów spowodowane klęskami żywiołowymi, takimi jak pioruny, trzęsienia ziemi, pożary itp.
3. Nieautoryzowana zmiana ustawień wewnętrznych lub naprawa bez zgody firmy.
4. Produkty wykraczające poza zakres bezpłatnej konserwacji.
5. Uszkodzenia spowodowane transportem, załadunkiem i rozładunkiem podczas napraw wysłanych przez klientów.
6. Kod kreskowy produktu lub model na karcie gwarancyjnej produktu nie odpowiada samemu produktowi.
7. Awaria lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projekt, technologia, produkcja i jakość.
