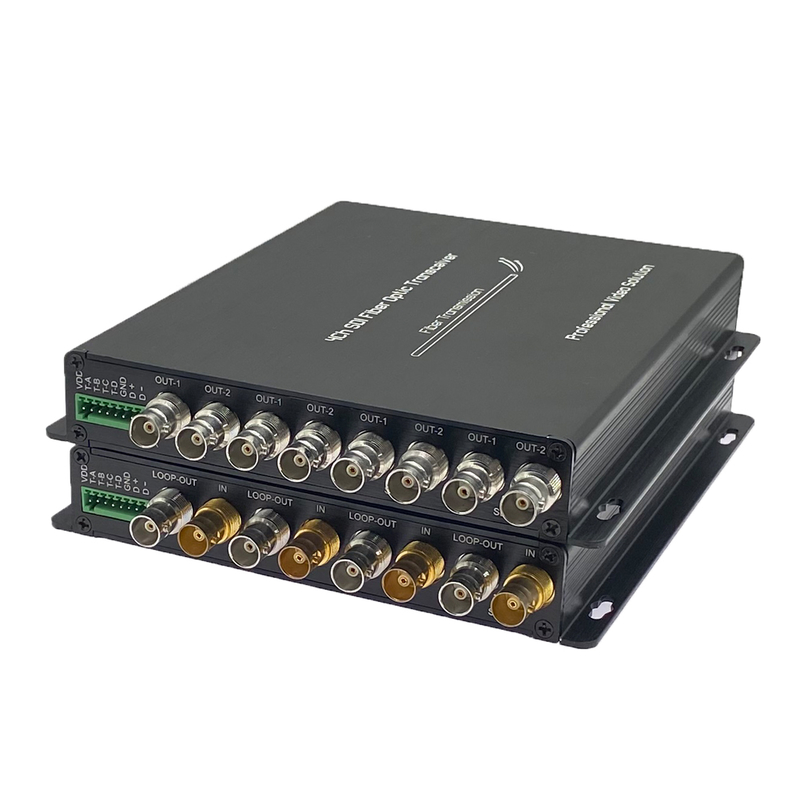

Przesyła 4-kanałowe wideo 3G/HD-SDI za pośrednictwem pojedynczego światłowodu
Obsługuje wyjście pętlowe dla każdego kanału wideo
Zintegrowane 4-kanałowe Tally i dwukierunkowe dane RS485
Nieskompresowane wideo o jakości broadcast do 1080P 3G-SDI
Odległość transmisji do 20 km z światłowodem jednomodowym
Automatyczna korekcja kabla i reclocking dla stabilności sygnału
Kompatybilny z profesjonalnymi systemami kamer SDI
Solidna konstrukcja z szerokim zakresem temperatur pracy (-10℃ do +55℃)
Indeksy techniczne
|
Wejście SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI i Telecom/Datacom |
|
270Mbit/s - 1.48Gbit/s – 3Gbit/s |
|
|
Liczba wejść: 4 |
|
|
Utrata odbicia: >15DB |
|
|
Równowaga: 0-150m @3Gb/s |
|
|
Złącze:BNC |
|
|
Optyka |
Kanał: 1 |
|
Typ: jednomodowy |
|
|
Odległość transmisji: 20km (Inna odległość Opcjonalnie) |
|
|
Utrata odbicia: > 15dB |
|
|
Drżenie:< 0.2UI |
|
|
Złącze:FC/UPC (SC, LC, ST opcjonalnie) |
|
|
Wyjście SDI |
Liczba wyjść: 4 |
|
Poziom sygnału: 800mV nominalnie |
|
|
Czas narastania/opadania: 200ps wskazanie |
|
|
Przekroczenie:< 10% amplitudy |
|
|
Utrata odbicia: >15dB |
|
|
Drżenie:< 0.2UI |
|
|
Złącze: 75Ω BNC |
|
|
Dane |
1Ch RS-485 (pełny/pół dupleks) i obsługa NRZ, RZI i Manchester |
|
Maks. 57600bps dla RS485 |
|
|
Złącze: Standardowe złącze śrubowe przemysłowe |
|
|
4Ch Tally: A, B, C, D |
|
|
Wskazanie zasilania i środowiska |
Temperatura pracy: -10℃～＋55℃ |
|
Wejście zasilania: 1A@12VDC |
|
|
EMI/RFI: spełnia FCC Part 15 Class A, standard UE EMC |
|
|
Średni czas bezawaryjnej pracy: >100000 godzin |
|
|
Format wideo SDI obsługuje |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Informacje dotyczące zamawiania
|
LNK-HDSDI-4V1D4T |
4-kanałowe wideo HD-SDI z wyjściem pętlowym + 1Ch wstecz RS485 + 4Ch Tally, SM 20km, FC, w tym 1 nadajnik i 1 odbiornik, używane parami |
|
LNK-3GSDI-4V1D4T |
4-kanałowe wideo 3G-SDI z wyjściem pętlowym + wstecz RS485 + 4Ch Tally, SM 20km, FC, w tym 1 nadajnik i 1 odbiornik, używane parami |

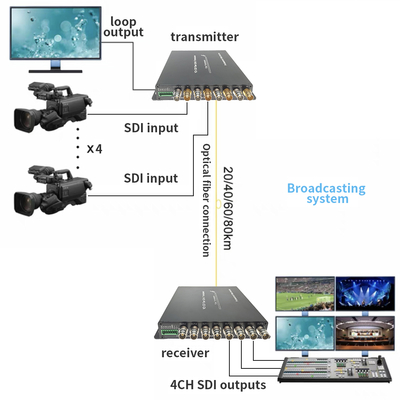

Zastosowanie
