Szczegóły Produktu:
Zapłata:
|
| Supported Resolution: | 3840×2160@60Hz, 1080P, 1080I, 720P | Optical Transmission Bandwidth: | 270MHz–12GHz |
|---|---|---|---|
| Ethernet: | 10/100/1000Mbps | Power: | 12VDC, 6W(Max.) |
| Dimensions: | 117×80×24mm | Operating Temperature: | -10℃–70℃ |
| Podkreślić: | Odwrotnie RS485 SDI do konwertera włókna,4K 12G SDI do konwertera włókna,Konwerter światłowodowy 12G-SDI |
||

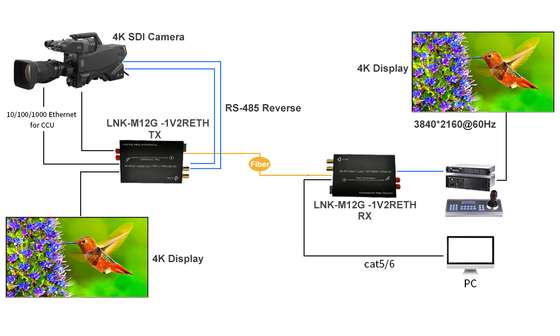

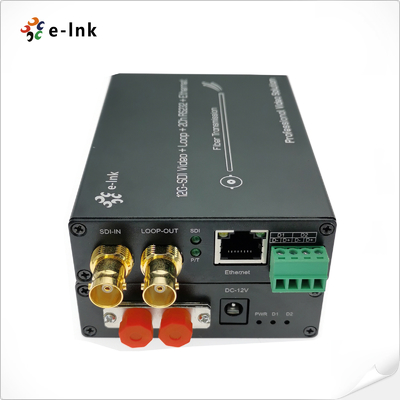

Konwerter 4K 12G-SDI na światłowód z Gigabit Ethernet i 2-kanałowym wstecznym RS485
Przegląd
Ten konwerter 4K 12G-SDI na światłowód umożliwia wysokiej jakości, nieskompresowaną transmisję wideo
na duże odległości za pośrednictwem światłowodu. Obsługuje rozdzielczość do 3840×2160@60Hz,
osiem kanałów audio, 1 Gb/s Ethernet i 2-kanałowe wsteczne dane RS485. Zaprojektowany
dla profesjonalnych zastosowań w nadawaniu, produkcji wideo i systemach bezpieczeństwa, zapewnia stabilną
integralność sygnału dzięki automatycznej korekcji kabla i zintegrowanemu reclockingowi. Kompatybilny
z formatami 12G/6G/3G/HD/SD-SDI, oferuje niezawodne działanie w wymagających
środowiskach.
Cechy
Obsługuje 12G/6G/3G/HD/SD-SDI z rozdzielczościami do 3840×2160@60Hz
Zintegrowany reclocking dla stabilnej, pozbawionej zniekształceń transmisji sygnału
Transmisja optyczna na duże odległości do 80 km
Osiem kanałów audio na kanał SDI
Wbudowany 1 Gb/s Ethernet i 2-kanałowe wsparcie dla wstecznych danych RS485
Indeksy techniczne
|
Obsługiwane |
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) i ST-259(SD) Kompatybilny |
|
Z |
Z DVB-ASI i AES10 (MADI) Wejście |
|
≤ |
12Pobór mocy-SDIwyjście pętlowe na BNC Wyjście |
|
2 |
x (światłowód 1 x |
|
12Pobór mocy-SDIwyjście pętlowe na BNC Obsługiwana rozdzielczość |
|
|
HDTV 4K*2K, 1080P, 1080I, 720P |
Zakres rozdzielczości |
|
3840*2160@60Hz |
Specyfikacja kabla wejściowego |
|
≤ 70m@12G SDI |
Belden 1694ASpecyfikacja kabla wyjściowego10/100/1000Mb/s |
|
|
Belden 1694AEthernet 10/100/1000Mb/s |
|
Typ danych |
2-kanałowy wsteczny RS485 |
|
Szerokość pasma transmisji optycznej |
270MHz |
|
～ |
12GHz512 |
|
VDC |
Pobór mocy 6 |
|
W |
(Maks.) Wymiary (DxSxW) |
|
117 x |
80 (24 (mm )TemperaturaPracy |
|
-10℃～ |
70℃Temperatura przechowywaniaPanel |
|
℃ |
～Panel5℃ZastosowaniePanel |
Formaty
|
Obsługiwane |
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) i ST-259(SD) Kompatybilny |
|
Z |
Z DVB-ASI i AES10 (MADI) Wejście |
|
≤ |
12Pobór mocy-SDIwyjście pętlowe na BNC Wyjście |
|
2 |
x (światłowód 1 x |
|
12Pobór mocy-SDIwyjście pętlowe na BNC Obsługiwana rozdzielczość |
|
|
HDTV 4K*2K, 1080P, 1080I, 720P |
Zakres rozdzielczości |
|
3840*2160@60Hz |
Specyfikacja kabla wejściowego |
|
≤ 70m@12G SDI |
Belden 1694ASpecyfikacja kabla wyjściowego10/100/1000Mb/s |
|
|
Belden 1694AEthernet 10/100/1000Mb/s |
|
Typ danych |
2-kanałowy wsteczny RS485 |
|
Szerokość pasma transmisji optycznej |
270MHz |
|
～ |
12GHz512 |
|
VDC |
Pobór mocy 6 |
|
W |
(Maks.) Wymiary (DxSxW) |
|
117 x |
80 (24 (mm )TemperaturaPracy |
|
-10℃～ |
70℃Temperatura przechowywaniaPanel |
|
℃ |
～Panel5℃ZastosowaniePanel |
Połączenie RS485
Pin
-
|
+ |
RS485 |
D- |
|
D+ |
|
|
