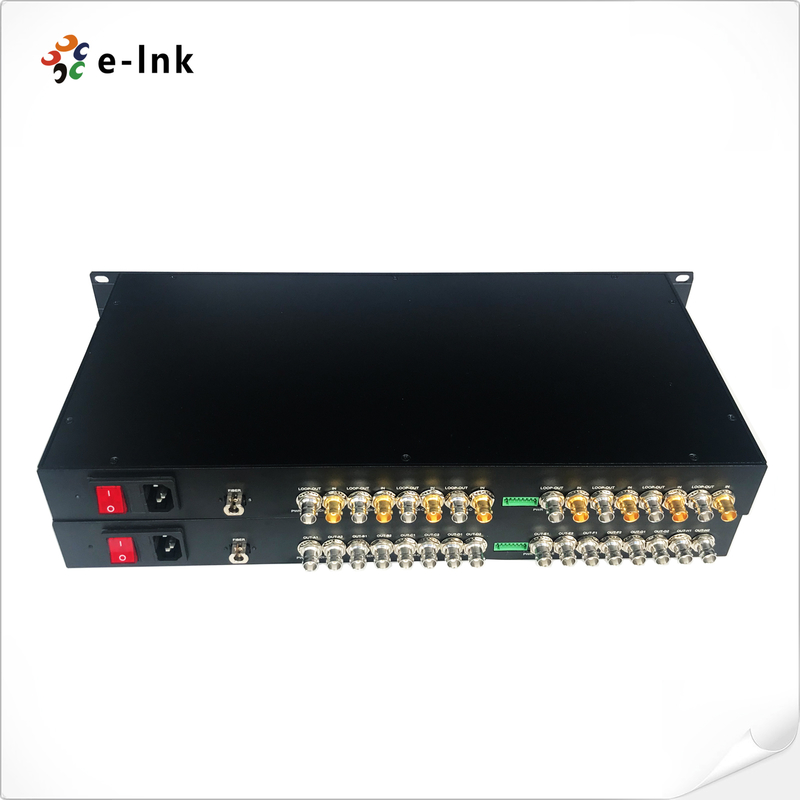

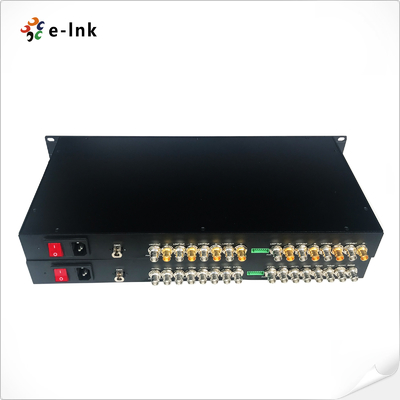

8-kanałowy konwerter światłowodowy SD/HD/3G-SDI z wyjściem pętlowym, transmisja 20 km, montaż w szafie rack
Przegląd
Ten 8-kanałowy konwerter światłowodowy SD/HD/3G-SDI umożliwia wysokiej jakości, nieskompresowaną transmisję wideo
przez światłowód jednomodowy na odległość do 20 km. Zaprojektowany do zastosowań w nadawaniu,
ochronie i profesjonalnych aplikacjach wideo, obsługuje różne formaty SDI, w tym
1080P 3G-SDI, z monitorowaniem wyjścia pętlowego i opcjonalnymi danymi RS-485 w odwrotnym kierunku lub dźwiękiem w kierunku do przodu.
Konstrukcja 1U do montażu w szafie rack, wytrzymała aluminiowa obudowa i szeroki zakres temperatur zapewniają
niezawodne działanie w wymagających środowiskach.
Cechy
8-kanałowa transmisja wideo SD/HD/3G-SDI przez światłowód jednomodowy do 20 km
Obsługuje wiele formatów SDI, w tym 1080P 3G-SDI, HD-SDI i SD-SDI
Monitorowanie wyjścia pętlowego do lokalnego podglądu sygnału
Opcjonalna transmisja danych RS-485 w odwrotnym kierunku lub dźwięku w kierunku do przodu
Pełna cyfrowa, nieskompresowana jakość wideo na poziomie nadawczym
Aluminiowa obudowa 1U do montażu w szafie rack o trwałości przemysłowej
Szeroki zakres temperatur pracy: od -20°C do +70°C
Indeksy techniczne
|
Interfejs światłowodowy
|
|
Interfejs światłowodowy
|
Simplex LC
|
|
Odległość transmisji
|
550m-20Km
|
|
Długość fali
|
1310nm/1550nm
|
|
Wideo
|
|
Interfejs wideo
|
BNC
|
|
Wideo impedancja wejścia/wyjścia
|
75Ω
|
|
Napięcie wejścia/wyjścia wideo
|
Typowe: 1Vpp, Min. 0,5Vpp, maks. 1,5Vpp
|
|
Szybkość bitowa wideo
|
Maks. 3,2 Gb/s
|
|
Wzmocnienie różnicowe (10%～90% APL)
|
<1%
|
|
Obsługa formatu SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Standard wideo SDI
|
270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI)
|
|
SMPTE425M 3Gb/s Mapowanie (3G-SDI)
|
|
Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI)
|
|
Dane
|
|
Interfejs fizyczny
|
Przemysłowa listwa zaciskowa
|
|
Typ danych
|
Odwrotny RS485
|
|
Obsługa częstotliwości/szybkości
|
Maks. 57600 bps dla RS485
|
|
BER
|
<10ˉ9
|
|
Elektryczne
|
|
Zasilacz
|
AC 110~220V
|
|
Pobór mocy
|
<15W
|
|
Wskaźnik LED
|
|
SDI A/B/C/D/E/F/G/H
|
Wideo SDI
|
|
PWR
|
Zasilanie
|
|
Mechaniczne
|
|
Wymiary (DxSxW)
|
19 cali 1U (483 x 220 x 44,45 mm)
|
|
Waga
|
7KG/para
|
|
Obudowa
|
Aluminiowa obudowa
|
|
Opcje montażu
|
Montaż w szafie rack
|
|
Środowiskowe
|
|
Temperatura pracy
|
-20℃～+70℃
|
|
Temperatura przechowywania
|
-40℃～+80℃
|
|
Wilgotność robocza
|
0~95%
|
|
MTBF
|
≥100000 godzin
|
Informacje dotyczące zamawiania
|
Model
|
Opis
|
|
LNK-SDI-8V
|
Wideo 1080P z wyjściem pętlowym + 1-kanałowy dźwięk do przodu, 20 km, SM,Wideo z wyjściem pętlowym + 1-kanałowy dźwięk do przodu, 20 km, SM, Wideo z wyjściem pętlowym, 20 km, SM,Zastosowanie
|
|
LNK-SDI-8V1R
|
Wideo 1080P z wyjściem pętlowym + 1-kanałowy dźwięk do przodu, 20 km, SM,Wideo z wyjściem pętlowym + 1-kanałowy dźwięk do przodu, 20 km, SM, Wideo z wyjściem pętlowym + 1-kanałowe dane zwrotne RS485, 20 km, SM, , w tym 1 nadajnik i 1 odbiornik, używane paramiZastosowanie
|
|
19" 1U 8-kanałowy
|
Wideo 1080P z wyjściem pętlowym + 1-kanałowy dźwięk do przodu, 20 km, SM,Wideo z wyjściem pętlowym + 1-kanałowy dźwięk do przodu, 20 km, SM, LCZastosowanie
|
|
19" 1U 8-kanałowy
|
Wideo 1080P z wyjściem pętlowym + 1-kanałowy dźwięk do przodu, 20 km, SM,LC LCZastosowanie
|
|
19" 1U 8-kanałowy
|
Wideo 1080P z wyjściem pętlowym + 1-kanałowy dźwięk do przodu, 20 km, SM,LC LC , w tym 1 nadajnik i 1 odbiornik, używane paramiZastosowanie
|
|
3G-SDI
|
Wideo 1080P z wyjściem pętlowym + 1-kanałowy dźwięk do przodu, 20 km, SM,LC , w tym 1 nadajnik i 1 odbiornik, używane paramiZastosowanie
|
