Mini Industrial 10/100/1000Base-T do 1000Base-X Media Konwerter
Przegląd Mini Industrial Media Converter

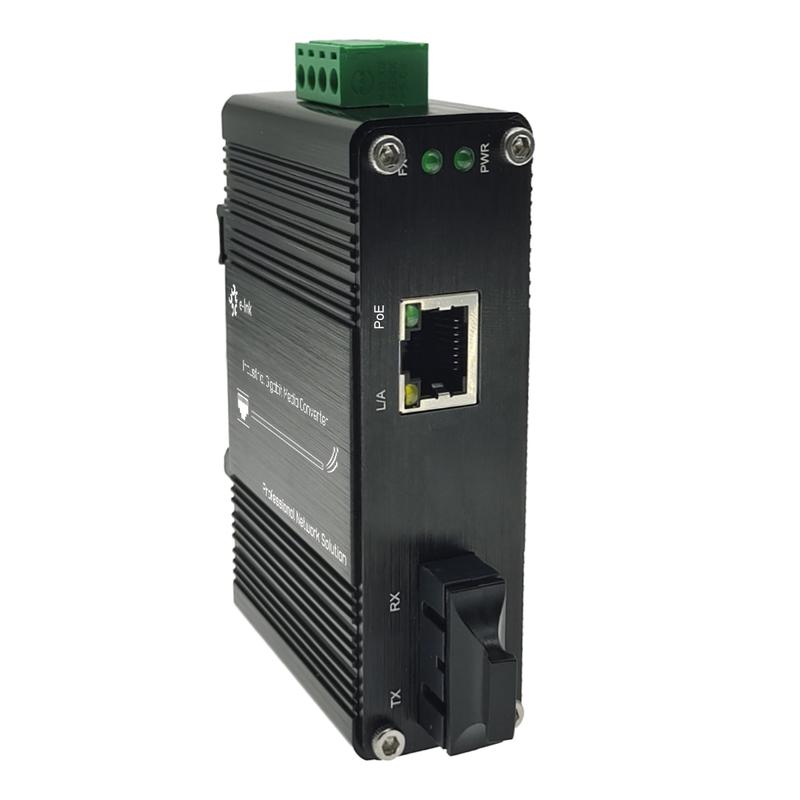

Seria LNK-IMC3012 Industrial Gigabit Media Converter to niezawodne i wydajne rozwiązanie
do konwersji mediów pomiędzy 10/100/1000BASE-T portami miedzianymi a 1000BASE-X portami światłowodowymi.
Produkt ten został zaprojektowany tak, aby wytrzymać trudne warunki środowiskowe.
Jego aluminiowa obudowa została zaprojektowana tak, aby była bardzo trwała i działała niezawodnie w
szerokim zakresie temperatur od -40°C do +75°C, co sprawia, że nadaje się do różnych zastosowań przemysłowych.
Ten wzmocniony konwerter mediów obsługuje zarówno tryby half-duplex jak i full-duplex,
i umożliwia elastyczne opcje światłowodowe (100M lub 1000M) dla większej kompatybilności z urządzeniami sieciowymi.
Opcje montażu produktu, które obejmują szynę DIN i skrzynkę rozdzielczą, zapewniają prosty
i bezpieczny proces instalacji. To sprawia, że jest idealny do stosowania w automatyce przemysłowej, systemach transportowych
i aplikacjach sieciowych na zewnątrz.
Cechy Mini Industrial Media Converter
Seria LNK-IMC3012 Industrial Gigabit Media Converter prezentuje następujące cechy:
Urządzenie jest wyposażone w jeden port Gigabit Ethernet, oferujący prędkość połączenia 10/100/1000BASE-T RJ45.
Posiada funkcję auto MDI/MDI-X zapewniającą bezproblemową łączność.

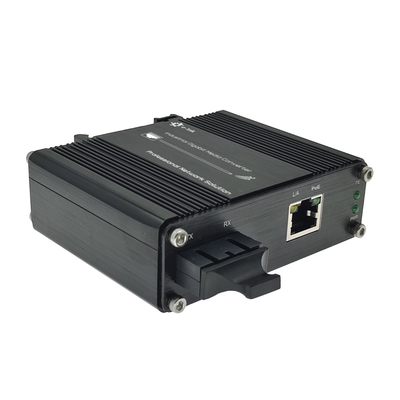

Port 1x Fiber SC – 1000Base-X ułatwia szybką transmisję światłowodową i sieci dalekiego zasięgu.
Elastyczna wydajność sieci produktu obsługuje full/half-duplex i auto-negocjację
dla bezproblemowej komunikacji danych.
Produkt ten jest energooszczędny i zgodny ze standardem IEEE 802.3az Energy-Efficient Ethernet (EEE),
który ma na celu zmniejszenie zużycia energii.
Kompleksowe wskaźniki LED zapewniają status sieci w czasie rzeczywistym i diagnostykę dla łatwego monitorowania.

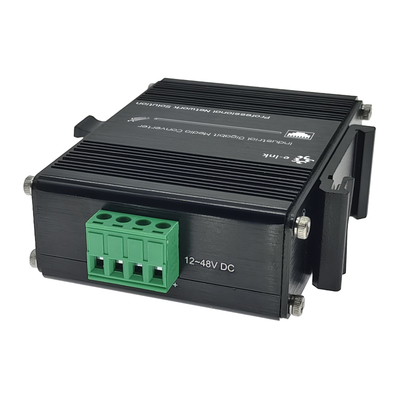

Produkt ten charakteryzuje się szerokim zakresem napięcia wejściowego 12~48VDC poprzez zacisk, co czyni go idealnym
dla środowisk zasilania przemysłowego.
Produkt ten oferuje wszechstronne opcje montażu, dzięki czemu nadaje się do wielu typów instalacji.
Jest kompatybilny zarówno z DIN-Rail jak i montażem na ścianie, zapewniając elastyczne rozwiązanie wdrożeniowe.
Produkt ten charakteryzuje się niezawodnością klasy przemysłowej, co potwierdza jego wzmocniona konstrukcja.
Posiada rozszerzony zakres temperatur pracy -40°C do +75°C (-40°F do +167°F), co sprawia, że nadaje się
do trudnych warunków.
Indeksy techniczne Mini Industrial Media Converter
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Typ przetwarzania:
|
Store-and-Forward
|
|
Szybkość filtrowania:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Pamięć bufora pakietów:
|
1 Mbit
|
|
Maks. Długość pakietu:
|
9K bajtów
|
|
Rozmiar tabeli adresów
|
2K adresów MAC
|
|
Interfejs
|
|
Złącze:
|
1x RJ45
|
|
Port optyczny:
|
1 x SC 1000Base-X
|
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
12~48VDC, 4-pinowy blok zacisków
|
|
Pobór mocy:
|
3W Max.
|
|
Wskaźniki LED:
|
|
PWR:
|
Status zasilania
|
|
L/A:
|
Status łącza danych
|
|
SPD:
|
Status Ethernet
|
|
100M/1000M:
|
Fiber LINK Status
|
|
Wymiary (SxGxW):
|
95 x 70 x 30 mm
|
|
Waga:
|
0,25 kg
|
|
Obudowa:
|
Aluminium Obudowa
|
|
Opcje montażu:
|
Szyna DIN / Montaż na ścianie
|
|
Środowisko
|
|
Temperatura pracy:
|
-40°C do 75°C (-40°F do 167°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Aprobaty regulacyjne
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Przepięcie)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informacje dotyczące zamawiania Mini Industrial Media Converter
|
Model
|
Opis
|
|
LNK-IMC3012
|
Mini Industrial Media Converter, 10/100/1000Base-T do 1000Base-SX, Wielomodowy, 550m, 850nm, SC
|
|
LNK-IMC3012-20
|
Mini Industrial Media Converter, 10/100/1000Base-T do 1000Base-LX, Jednomodowy, 20km, 1310nm, SC
|
|
LNK-IMC3012-S20
|
Mini Industrial Media Converter, 10/100/1000Base-T do 1000Base-BX, Jednomodowy, Pojedyncze włókno, 20km, 1310/1550nm, SC
|
|
Opcje montażu
|
► Domyślny wspornik szyny DIN zainstalowany; wspornik do montażu na ścianie w zestawie.
|
|
Opcje zasilania
|
► 24W/1A 24Zasilacz VDC. Otwarty przewód do bloku zacisków
|
|
► Zasilacz należy zakupić osobno.
|
