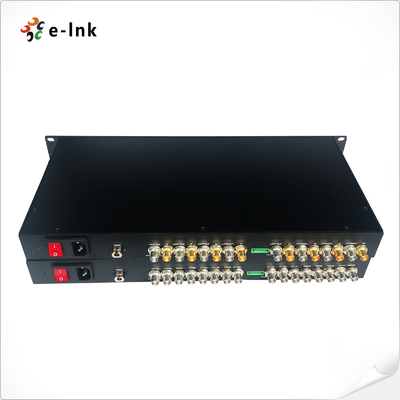

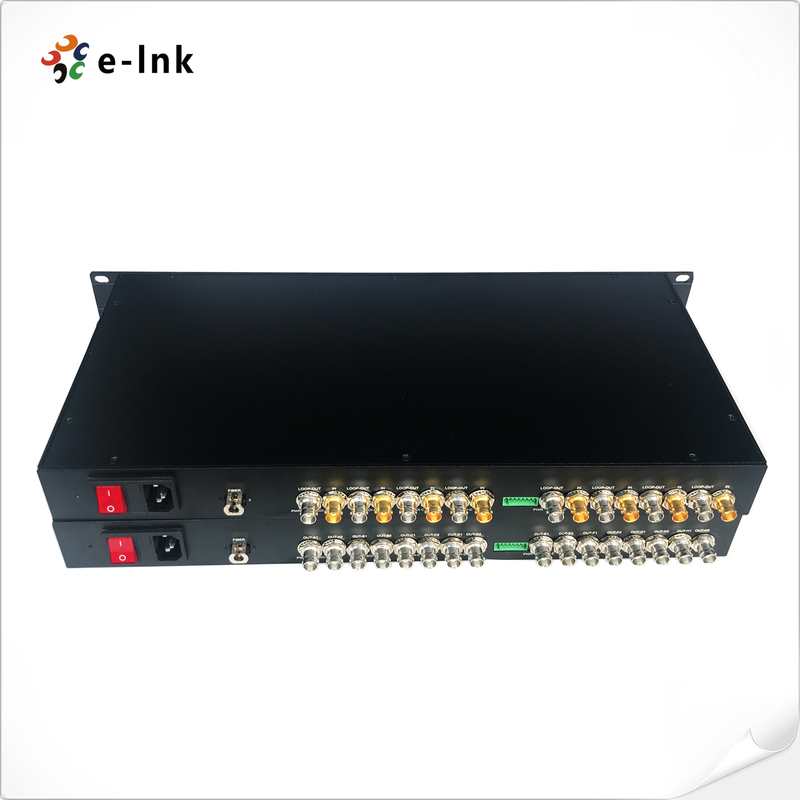

1U 8-kanałowy rozszerzacz SD/HD/3G-SDI do montażu na stojak
8-kanałowy SD/HD/3G-SDI Ogólny przegląd rozszerzacza włókna
W sprawieLNK-SDI-8VSerial stanowi profesjonalny8-kanałowy SD/HD/3G-SDIwideo
system przesyłu światłowodowego ułatwiający dostarczanie wideo w jakości transmisji
To kompleksowe rozwiązanie obejmuje jeden nadajnik
i jeden odbiornik, z możliwością wspieraniaSygnały 3G-SDI 1080p, wraz z
przez audio wbudowane w jakości płyty CD idwukierunkowy RS-485przesyłania danych.
8-kanałowy SD/HD/3G-SDI Rozszerzacz włókienCechy
/Efektywna transmisja włókna:
Przekazuje wiele kanałów wideo i jeden kanał danych RS-485 jednocześnie przez jedno włókno.
/Wsparcie SDI dużych prędkości:
Kompatybilny ze standardami SD, HD i 3G-SDI, obsługującymi prędkości transmisji danych do 3 Gbps na kanał.
/Lokalna zdolność monitorowania:
Zawiera zintegrowane wyjście pętli SDI do wygodnego lokalnego monitorowania wideo.
/Występy na odległość:
Obsługuje odległości przesyłu do 20 km przy użyciu światła jednowarunkowego.
/Jakość transmisji:
Dostarcza nieskazitelną jakość wideo z zerowym opóźnieniem dla profesjonalnych aplikacji.
/Profesjonalne projektowanie regałów:
1U podwozie montażowe na stojaku przeznaczone do instalacji o dużej gęstości w środowiskach profesjonalnych.
/Różnorodne zastosowanie:
Idealne dla studiów nadawczych, produkcji wydarzeń na żywo, obiektów sportowych i systemów nadzoru wymagających niezawodnej transmisji wideo SDI o wysokiej gęstości.
8-kanałowy SD/HD/3G-SDI Wskaźniki techniczne rozszerzaczy włókien
|
Interfejs światłowodowy
|
|
Interfejs włókna
|
Simpleks LC
|
|
Odległość transmisji
|
550m-20Km
|
|
Długość fali
|
1310nm/1550nm
|
|
Wideo
|
|
Interfejs wideo
|
BNC
|
|
Wideo impedancja wejścia/wyjścia
|
75Ω
|
|
napięcie wejściowe/wyjściowe wideo
|
Typowe: 1 Vpp, Min 0,5 Vpp, Maks 1,5 Vpp
|
|
Prędkość bitowa wideo
|
Maksymalnie 3,2 Gb/s
|
|
Zysk różniczkowy (10%/90% APL)
|
< 1%
|
|
Wsparcie formatu SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Standardy SDI wideo
|
270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI)
|
|
SMPTE425M3Gb/s Mapping ((3G-SDI)
|
|
SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI
|
|
Dane
|
|
Interfejs fizyczny
|
Przemysłowy standardowy terminal śrubowy
|
|
Rodzaj danych
|
Odwrotny RS485
|
|
Wsparcie częstotliwości/stopień
|
Maks. 57600bps dla RS485
|
|
BER
|
< 10 ‰9
|
|
Elektryczne
|
|
Adapter zasilania
|
AC 110~ 220 V
|
|
Zużycie energii
|
< 15W
|
|
Wskaźnik LED
|
|
SDI A/B/C/D/E/F/G/H
|
Wideo SDI
|
|
PWR
|
Zasilanie
|
|
Wyroby mechaniczne
|
|
Wymiary (LxWxH)
|
19 cali 1U (483 x 220 x 44,45 mm)
|
|
WOsiem
|
7 kg/parę
|
|
Obudowa
|
Aluminiowa obudowa
|
|
Opcje montażu
|
Włókna
|
|
Środowiskowe
|
|
Temperatura pracy
|
-20°C+70°C
|
|
Temperatura przechowywania
|
-40°C+80°C
|
|
Wilgotność robocza
|
0~95%
|
|
MTBF
|
≥100000 godzin
|
8-kanałowy SD/HD/3G-SDI Informacje dotyczące zamówienia rozszerzacza włókna
|
Model
|
Opis
|
|
LNK-SDI-8V
|
19" 1U 8-ChHD-SDI Wideo z Loop-out, 20 km, SM,LC, w tym 1 nadajnik i 1 odbiornik, używane w parach
|
|
LNK-SDI-8V1R
|
19" 1U 8-ChHD-SDI Video z Loop-out + 1-Ch RS485 Odwrotne dane, 20km, SM,LC, w tym 1 nadajnik i 1 odbiornik, używane w parach
|
|
LNK-SDI-8V1A
|
19" 1U 8-ChHD-SDI Wideo z Loop-out + 1-Ch Forward Audio, 20km, SM,LC, w tym 1 nadajnik i 1 odbiornik, używane w parach
|
|
LNK-3GSDI-8V
|
19" 1U 8-Ch3G-SDI 1080p wideo z skrętem, 20km, SM,LC, w tym 1 nadajnik i 1 odbiornik, używane w parach
|
|
LNK-3GSDI-8V1R
|
19" 1U 8-Ch3G-SDI 1080P wideo z wyłączeniem + 1-Ch RS485 Odwrotne dane, 20km, SM,LC, w tym 1 nadajnik i 1 odbiornik, używane w parach
|
|
LNK-3GSDI-8V1A
|
19" 1U 8-Ch3G-SDI 1080p wideo z przesuwaniem + 1-Ch audio, 20km, SM,LC, w tym 1 nadajnik i 1 odbiornik, używane w parach
|
8-kanałowy SD/HD/3G-SDI Zastosowanie rozszerzacza włókien
