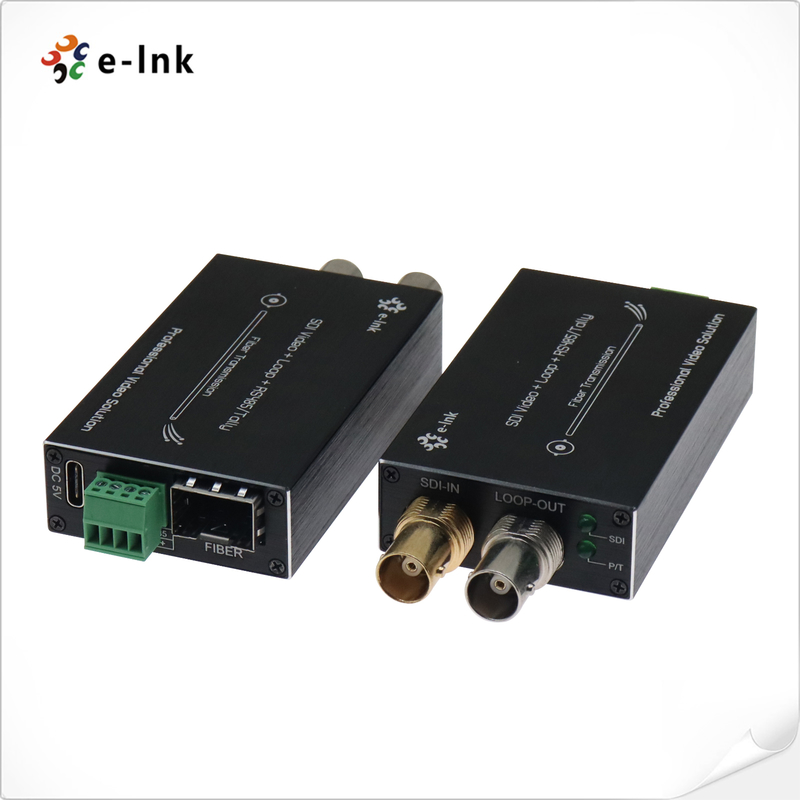

E-link Mini HD-SDI konwerter światłowodowy z Tally & RS485 Loop Out
Przegląd
LNK-MHD-1V Series Mini-type HD-SDI to Fiber Converter by E-link jest kompaktowym i
rozwiązanie klasy przemysłowej przeznaczone do przesyłania niekompresowanego wideo HD-SDI (z
wbudowany dźwięk), sygnały Tally i odwrotne dane RS485 przez jedno włókno optyczne.
Wspierając rozdzielczość wideo do 1080i i prędkość transmisji danych do 1,485Gbps, ten konwerter
Funkcje automatycznego wyrównania kabli, monitorowania pętli i solidnej wydajności
Wykorzystanie światła jednowarunkowego w zakresie łączności łącznej
Środowiska, oferuje szeroką tolerancję temperatury (-20°C do +70°C), wskaźniki stanu LED,
idealna do transmisji,
wydarzeń na żywo oraz aplikacji studyjnych wymagających niezawodnej transmisji wideo w czasie rzeczywistym przez światłowód.
Cechy
Mini HD-SDI do konwertera światłowodowego z Tally & RS485
Wspiera formaty 720p, 1080i, PAL/NTSC
Wykrycie pętli do lokalnego monitorowania SDI
Transmisja do 20 km na włóknie LC
Stabilny sygnał z automatyczną wyrównaniem i reclockingiem
Szeroki zakres temperatur: -20°C do +70°C
Plug & play, kompaktowa aluminiowa obudowa
Wskaźniki techniczne
|
Interfejs światłowodowy
|
|
Interfejs włókna
|
Simpleks LC
|
|
Odległość transmisji
|
550m-20Km
|
|
Długość fali
|
1310nm/1550nm
|
|
Wideo
|
|
Interfejs wideo
|
BNC
|
|
Wideo impedancja wejścia/wyjścia
|
75Ω
|
|
napięcie wejściowe/wyjściowe wideo
|
Typowe: 1 Vpp, Min 0,5 Vpp, Maks 1,5 Vpp
|
|
Prędkość bitowa wideo
|
Maksymalnie 1,48 Gb/s
|
|
Zysk różniczkowy (10%/90% APL)
|
< 1%
|
|
Wsparcie formatu SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
Standardy SDI wideo
|
270 Mbps (SD-SDI)
|
|
1.485Gbps (HD-SDI)
|
|
Dane
|
|
Interfejs fizyczny
|
Przemysłowy standardowy terminal śrubowy
|
|
Rodzaj danych
|
Liczba& Odwrotny RS485
|
|
Wsparcie częstotliwości/stopień
|
Maks. 115200bps dla RS422
Maks. 57600bps dla RS485
|
|
BER
|
< 10 ‰9
|
|
Elektryczne
|
|
Adapter zasilania
|
5 V prądu stałego
|
|
Zużycie energii
|
<5W
|
|
Wskaźnik LED
|
|
SDI
|
Wideo SDI
|
|
P/T
|
Zasilanie
|
|
Wyroby mechaniczne
|
|
Wymiary (LxWxH)
|
73 x 44 x17 mm (TX)
73 x 44 x17 mm (RX)
185 x132 x100 mm (Pakowanie)
|
|
WOsiem
|
75 g (TX)
75 g (RX)
450 g (opakowanie)
|
|
Obudowa
|
Aluminiowa obudowa
|
|
Opcje montażu
|
Płytka
|
|
Środowiskowe
|
|
Temperatura pracy
|
-20°C+70°C
|
|
Temperatura przechowywania
|
-40°C+80°C
|
|
Wilgotność robocza
|
0~95%
|
|
MTBF
|
≥100000 godzin
|
Informacje o zamówieniu
|
Model
|
Opis
|
|
LNK-MHD-1V-MM
|
Mini typHD- SDIdo konwertera włókna zLiczba&Odwrotny RS485 i pętli,Fundusz pieniężny, LC Fiber Connector500 metrów, włącznie z nadajnikiem i odbiornikiem, używane w parach
|
|
LNK-MHD-1V-20
|
Mini typHD- SDI do konwertera włókna zLiczba&Odwrotny RS485 i pętli,SMF, LC Fiber Connector20 km., włącznie z nadajnikiem i odbiornikiem, używane w parach
|
|
LNK-MHD-1V-40
|
Mini typHD- SDI do konwertera włókna zLiczba&Odwrotny RS485 i pętli,SMF, LC Fiber Connector40 km, włącznie z nadajnikiem i odbiornikiem, używane w parach
|
Zastosowanie
Interfejs&LED
