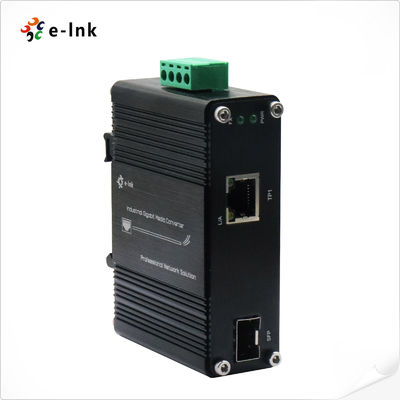

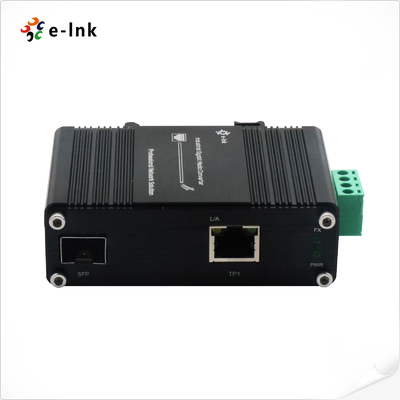

Mini Konwerter Mediów Ethernet 10/100/1000Base-T do 100/1000Base-X SFPKonwerter
Przegląd
LNK-IMC3012-SFP to przemysłowy konwerter mediów na szynę DIN, zaprojektowany z myślą o niezawodnym połączeniu sieciowym
w trudnych warunkach. To wzmocnione urządzenie zapewnia płynną konwersję między
10/100/1000Base-T miedzianym Ethernetem a sieciami światłowodowymi 100/1000Base-X poprzez elastyczne gniazdo SFP,
obsługujące różne moduły SFP single-mode lub multi-mode (jedno-/dwurdzeniowe), aby spełnić różnorodne
wymagania aplikacyjne.
Zbudowany z myślą o zastosowaniach przemysłowych, konwerter posiada:
- Rozszerzony zakres temperatur pracy** (-40°C do +75°C)
- Wytrzymała konstrukcja** spełniająca normy **EMC EN55022**
- Dwumodułowy port Ethernet** obsługujący zarówno operacje **half-duplex, jak i full-duplex**
- Kompatybilność z SFP z możliwością wymiany podczas pracy** dla elastycznej łączności światłowodowej

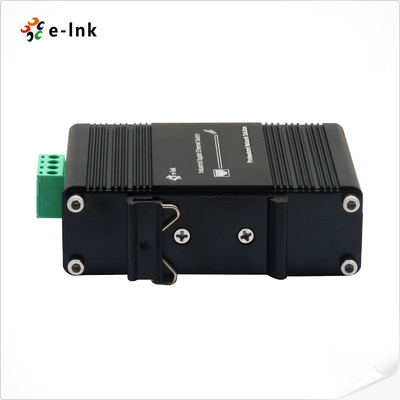

- Kompaktowy montaż na szynie DIN** dla łatwej instalacji w szafach sterowniczych
Dzięki solidnej konstrukcji i wszechstronnym opcjom łączności, LNK-IMC3012-SFP jest idealny do
automatyzacji przemysłowej, systemów transportowych i sieci użyteczności publicznej wymagających niezawodnej konwersji mediów
w wymagających środowiskach. Urządzenie zapewnia stabilną wydajność, jednocześnie zapewniając elastyczność w
dostosowywaniu się do różnych potrzeb infrastruktury światłowodowej.
Cechy
► Wejście zasilania z bloku zacisków 12~48VDC
► Obsługuje instalację na szynie DIN i montaż na ścianie
► Odporny na warunki środowiskowe -40°C do 75°C (-40°F do 167°F) temperatura pracy
► Obsługuje Full/Half-duplex, Auto-negocjację
► Zgodny z IEEE 802.3az Energy Efficient Ethernet (EEE)
► Rozbudowane wskaźniki LED do diagnostyki sieci
► 1-port 10/100/1000BASE-T RJ45 z funkcją auto MDI / MDI-X
► 1 port SFP, tryb dualny 100Base-FX lub 1000Base-X (automatyczne wykrywanie)

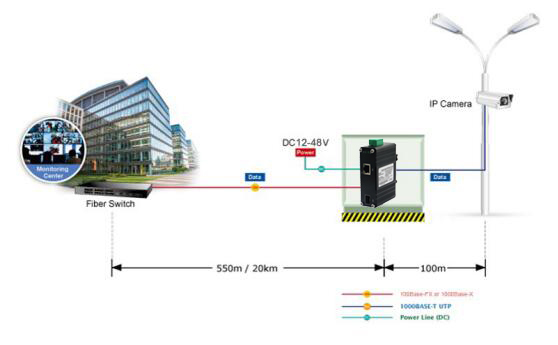

Zastosowanie
Indeksy techniczne
| Ethernet |
| Standardy: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Typ przetwarzania: |
Store-and-Forward |
| Szybkość filtrowania i przekazywania: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Pamięć bufora pakietów: |
1 Mbit |
| Maksymalna długość pakietu: |
9K bajtów |
| Rozmiar tabeli adresów |
2K adresów MAC |
| Interfejs |
| Złącze: |
1x RJ45 |
| Port optyczny: |
1 x SFP 1000Base-X lub 100Base-FX (automatyczne wykrywanie) |
| Elektryczne i mechaniczne |
| Zasilanie wejściowe: |
12~48VDC, 4-pinowy blok zacisków |
| Pobór mocy: |
3W Max. |
| Wskaźniki LED: |
| PWR: |
Stan zasilania |
| L/A: |
Stan łącza danych |
| SPD: |
Stan Ethernet |
| 100M/1000M: |
Stan łącza światłowodowego |
| Wymiary (SxDxW): |
95 x 70 x 30 mm |
| Waga: |
0,25 kg |
| Obudowa: |
Aluminiowa obudowa |
| Opcje montażu: |
Szyna DIN / Montaż na ścianie |
| Środowiskowe |
| Temperatura pracy: |
-40°C do 75°C (-40°F do 167°F) |
| Temperatura przechowywania: |
-40°C do 85°C (-40°F do 185°F) |
| Wilgotność względna: |
5% do 95% bez kondensacji |
| MTBF |
> 200 000 godzin |
| Aprobaty regulacyjne |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informacje dotyczące zamawiania
| Model |
Opis |
| LNK-IMC3012-SFP |
Wzmocniony konwerter mediów Ethernet 10/1001000BASE-TX do 100/1000BASE-X SFP |
| Opcje SFP |
► Opcja SFP. Wybierz swój SFP na naszej stronie Opcji SFP (Przemysłowy SFP). |
| ► Moduł SFP należy zakupić osobno. |
| Opcje montażu |
► Domyślnie zainstalowany wspornik na szynę DIN; wspornik do montażu na ścianie jest dołączony. |
| Opcje zasilania |
► Zasilacz 24W/1A 24VDC. Otwarty przewód do bloku zacisków |
| ► Zasilacz należy zakupić osobno. |
