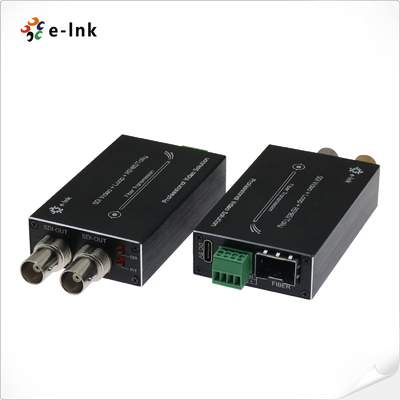

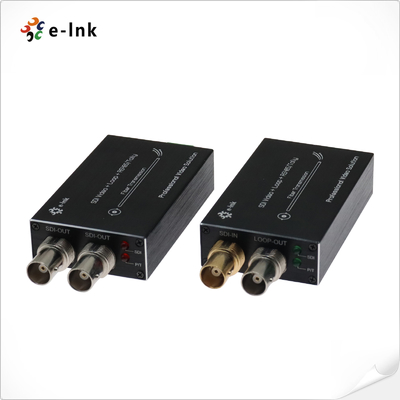

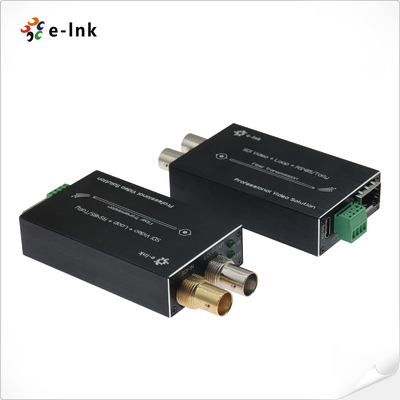

Mini konwerter HD-SDI na światłowód z Tally i odwrotnym RS485
Przegląd
Seria LNK-MHD-1V to kompaktowe rozwiązanie do transmisji światłowodowej HD-SDI, zaprojektowane dla
profesjonalnych zastosowań wideo. Ten mini konwerter posiada:
- 1-kanałową transmisję wideo HD-SDI z wbudowanym dźwiękiem
- Zintegrowane wsparcie sygnału Tally do sterowania kamerą
- Odwrotny kanał danych RS485 do komunikacji dwukierunkowej
- Lokalny wyjście pętli HD-SDI do monitorowania w czasie rzeczywistym
Kluczowe cechy:
• Transmisja pojedynczym kablem światłowodowym do przesyłania sygnału na duże odległości
• Zawiera jeden nadajnik i jeden odbiornik
• Obsługuje standardowe formaty wideo HD-SDI
• Kompaktowa konstrukcja idealna do instalacji o ograniczonej przestrzeni
Zastosowania:
- Studia nadawcze
- Produkcja wydarzeń na żywo
- Systemy nadzoru wideo
- Profesjonalne instalacje AV
Ten niezawodny konwerter światłowodowy zapewnia wysokiej jakości transmisję wideo HD, zachowując jednocześnie integralność sygnału
na duże odległości. Kompaktowy rozmiar sprawia, że jest szczególnie odpowiedni do mobilnych
konfiguracji produkcyjnych i stałych instalacji, gdzie przestrzeń jest ograniczona.
Cechy
Automatyczna korekcja kabla, używana dla wszystkich prędkości poniżej 1,5 Gb/s (Belden 1694A)
Bezpośrednio kompatybilny z systemami kamer SDI
Super optyczny zakres dynamiczny i bez regulacji
przemysłowy zakres temperatur (-20℃~+70℃), dostosowany do różnych środowisk
Obsługa wszystkich wzorców patologicznych, w pełni cyfrowa transmisja na poziomie nadawczym bez kompresji

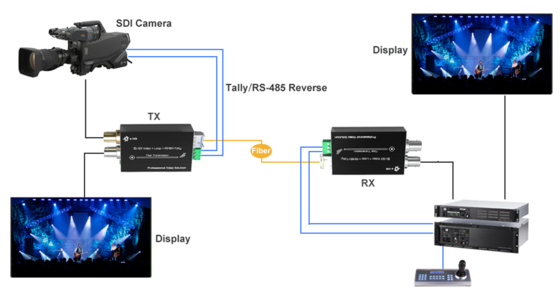

Aplikacja
Indeksy techniczne
| Interfejs światłowodowy |
| Interfejs światłowodowy |
Simplex LC |
| Odległość transmisji |
550m-20Km |
| Długość fali |
1310nm/1550nm |
| Wideo |
| Interfejs wideo |
BNC |
| Impedancja wejścia/wyjścia wideo |
75Ω |
| Napięcie wejścia/wyjścia wideo |
Typowe: 1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Szybkość bitowa wideo |
Maks. 1,48 Gb/s |
| Wzmocnienie różnicowe (10%～90% APL) |
<1% |
| Obsługa formatu SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| Standard wideo SDI |
270 Mb/s (SD-SDI) |
| 1,485 Gb/s (HD-SDI) |
| Dane |
| Interfejs fizyczny |
Przemysłowy standardowy zacisk śrubowy |
| Typ danych |
Tally & Odwrotny RS485 |
| Obsługa częstotliwości/prędkości |
Maks. 115200 bps dla RS422
Maks. 57600 bps dla RS485
|
| BER |
<10ˉ9 |
| Elektryczne |
| Zasilacz |
DC 5V |
| Pobór mocy |
<5W |
| Wskaźnik LED |
| SDI |
Wideo SDI |
| P/T |
Zasilanie |
| Mechaniczne |
| Wymiary (DxSxW) |
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Opakowanie)
|
| Waga |
75g (TX)
75g (RX)
450g (Opakowanie)
|
| Obudowa |
Aluminiowa obudowa |
| Opcje montażu |
Pulpit |
| Środowiskowe |
| Temperatura pracy |
-20℃～+70℃ |
| Temperatura przechowywania |
-40℃～+80℃ |
| Wilgotność robocza |
0~95% |
| MTBF |
≥100000 godzin |
Informacje dotyczące zamawiania
| Model |
Opis |
| LNK-MHD-1V-MM |
Mini konwerter HD-SDI na światłowód z Tally i odwrotnym RS485 i wyjściem pętli, MMF, złącze światłowodowe LC 500 metrów, w tym nadajnik i odbiornik, używane parami |
| LNK-MHD-1V-20 |
Mini konwerter HD-SDI na światłowód z Tally i odwrotnym RS485 i wyjściem pętli, SMF, złącze światłowodowe LC 20KM, w tym nadajnik i odbiornik, używane parami |
| LNK-MHD-1V-40 |
Mini konwerter HD-SDI na światłowód z Tally i odwrotnym RS485 i wyjściem pętli, SMF, złącze światłowodowe LC 40KM, w tym nadajnik i odbiornik, używane parami |
Interfejs i LED
