Mini 12G-SDI do konwertera światłowodowego z Tallya takżeRS485
Przegląd

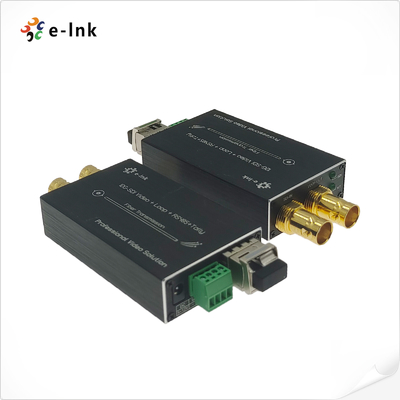

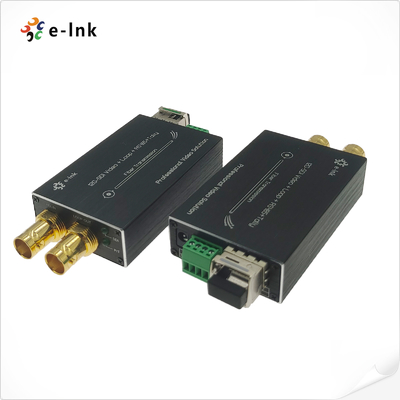

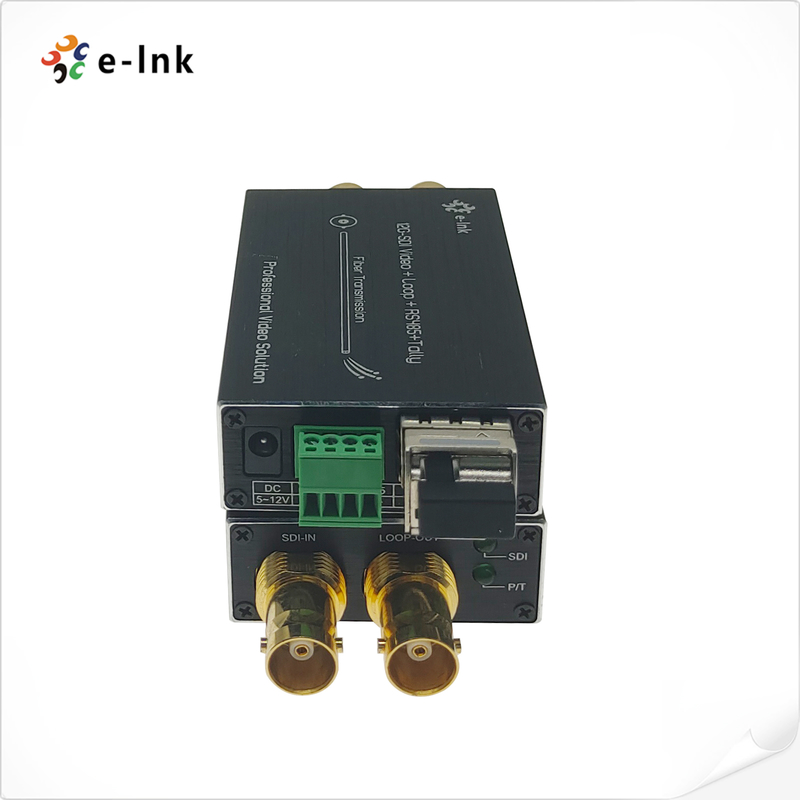

LNK-M12G-1V1T1D serii Mini 12G-SDI konwerter światłowodowy
Ten kompaktowy przetwornik włókna obsługuje:
- 1 kanał 12G-SDI wideo (z wbudowanym dźwiękiem)
- 1 kanał sygnału Tally (do sterowania kamerą/interkomem)
- 1 kanał danych dwukierunkowych RS485
Wszystkie sygnały są przesyłane przez jeden kabel światłowodowy, z monitorowaniem w czasie rzeczywistym za pośrednictwem pętli 12G
wydajność.
Zestaw E-link 12G Video over Fiber Converters obejmuje jeden nadajnik i jeden odbiornik, zgodny
z formatami wideo o wysokiej rozdzielczości, w tym:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p.
Zaprojektowany do transmisji, produkcji na żywo i profesjonalnych systemów AV, ten mini konwerter zapewnia
niezawodna transmisja sygnału na duże odległości z niskim opóźnieniem.
Cechy
Wspiera ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) i ST-259 (SD)
Bezpośrednio kompatybilne z systemami kamer 12G/6G/3G-SDI
Zintegrowane blokady Reclocker do SMPTE Prędkości 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps lub
Podział na 1,001 Subrate i 270 Mbps
technologii WDM/CWDM/DWDM światłowodowej;
Wspiera 4K*2K ((3840*2160@60Hz),1080P,1080I,720P.
Wspiera Tally i RS485 wsteczny
Wspiera wymianę na gorąco i wtykanie na gorąco

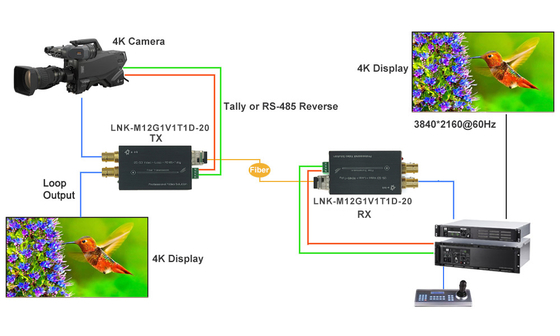

Zastosowanie
Wskaźniki techniczne
| Formaty |
Wspiera ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) I ST-259 ((SD) |
| Kompatybilne |
Kompatybilny z DVB-ASI i AES10 (MADI) |
| Wpływ |
1 x 12G-SDI na BNC |
| Produkcja |
1 x światłowody LC |
| 1 x 12G-SDI w BNC |
| Wspierana rezolucja |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Zakres rozdzielczości |
3840*2160@60Hz |
| Specyfikacja kabla wejściowego |
≤ 70m@12G SDI Belden 1694A |
| Specyfikacja kabla wyjściowego |
≤ 70m@12G SDI Belden 1694A |
| Rodzaj danych |
Odliczanie wsteczne |
| Rodzaj danych |
Odwrotnie RS485 |
| Szerokość pasma transmisji optycznej |
270MHz12GHz |
| Władza |
5-15 VDC |
| Zużycie energii |
2 W (maks.) |
| Wymiary (LxWxH) |
80 x 40 x 20 (mm) |
| Temperatura przechowywania |
-40°C−80°C |
| Temperatura pracy |
-40°C/85°C |
Informacje o zamówieniu
| Model |
Opis |
| LNK-M12G-1V1T1D-20 |
Mini-typ 12G-SDI do konwertera światłowodowego z Tally, Reverse RS485 i loop out, SMF, LC Fiber Connector 20KM, w tym nadajnik i odbiornik, używany w parach |
