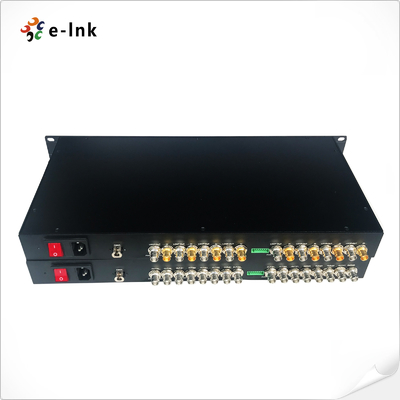

1U Montowany w Raku 8-kanałowy Extender SD/HD/3G-SDI przez Pojedyncze Włókno CWDM Nieskompresowane
Przegląd
Seria LNK-SDI-8V to wysokowydajny 8-kanałowy system transmisji światłowodowej SD/HD/3G-SDI,
zdolny do przesyłania wideo jakości nadawczej i dźwięku na poziomie CD przez pojedynczy kabel światłowodowy. Każdy
urządzenie zawiera nadajnik i odbiornik, obsługując sygnały 1080P 3G-SDI z lokalnym wyjściem pętli
do monitorowania w czasie rzeczywistym.
Kluczowe cechy obejmują:
- 8-kanałową transmisję wideo SD/HD/3G-SDI
- 1-kanałową dwukierunkową komunikację danych RS-485
- Rozwiązanie z pojedynczym włóknem dla wydajnego okablowania
- Wysokiej jakości wideo (do 3G-SDI) i dźwięk klasy CD
Idealny do nadawania, produkcji na żywo i profesjonalnych systemów AV, ten konwerter zapewnia niezawodną,
transmisję sygnału na duże odległości z minimalnym opóźnieniem.
Cechy
► Automatyczne reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s

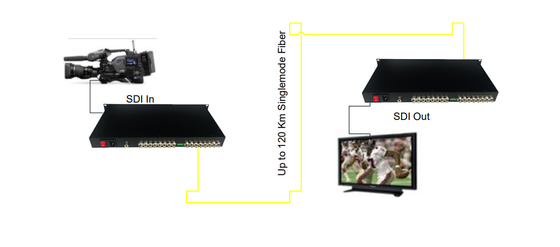

► Możliwość długiej transmisji co najmniej 10 km (6,2 mil), do 120 km
► super optyczny zakres dynamiczny i brak konieczności regulacji przed użyciem
► Wskaźniki LED stanu w czasie rzeczywistym do rozwiązywania problemów i monitorowania
► Bezpośrednio kompatybilny z systemami kamer 3G-SDI i obsługuje protokoły danych Reverse RS-485
► Zakres temperatur przemysłowych, dostosowany do różnych środowisk

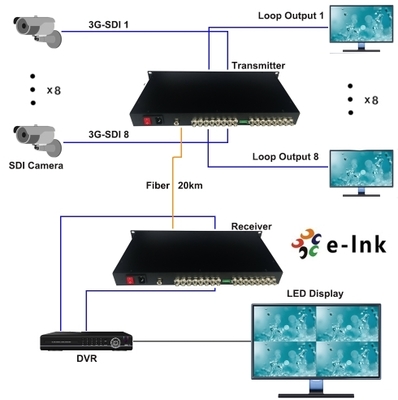

Zastosowanie
Indeksy Techniczne
| Interfejs światłowodowy |
| Interfejs światłowodowy |
Simplex LC |
| Odległość transmisji |
550m-20Km |
| Długość fali |
1310nm/1550nm |
| Wideo |
| Interfejs wideo |
BNC |
| Impedancja wejścia/wyjścia wideo |
75Ω |
| Napięcie wejścia/wyjścia wideo |
Typowe: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Szybkość bitowa wideo |
Maks. 3.2Gb/s |
| Wzmocnienie różnicowe (10%～90% APL) |
<1% |
| Obsługa formatu SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Standard wideo SDI |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) |
| Dane |
| Interfejs fizyczny |
Przemysłowy standardowy zacisk śrubowy |
| Typ danych |
Reverse RS485 |
| Obsługa częstotliwości/szybkości |
Maks. 57600bps dla RS485 |
| BER |
<10ˉ9 |
| Elektryczne |
| Zasilacz |
AC 110~220V |
| Pobór mocy |
<15W |
| Wskaźnik LED |
| SDI A/B/C/D/E/F/G/H |
Wideo SDI |
| PWR |
Zasilanie |
| Mechaniczne |
| Wymiary (DxSxW) |
19 cali 1U (483 x 220 x 44.45mm) |
| Waga |
7KG/para |
| Obudowa |
Aluminiowa obudowa |
| Opcje montażu |
Montaż w szafie rack |
| Środowiskowe |
| Temperatura pracy |
-20℃～+70℃ |
| Temperatura przechowywania |
-40℃～+80℃ |
| Wilgotność robocza |
0~95% |
| MTBF |
≥100000 godzin |
Informacje dotyczące zamawiania
| Model |
Opis |
| LNK-SDI-8V |
19" 1U 8-kanałowe wideo HD-SDI z wyjściem pętlowym, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane parami |
| LNK-SDI-8V1R |
19" 1U 8-kanałowe wideo HD-SDI z wyjściem pętlowym + 1-kanałowe dane zwrotne RS485, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane parami |
| LNK-SDI-8V1A |
19" 1U 8-kanałowe wideo HD-SDI z wyjściem pętlowym + 1-kanałowe audio do przodu, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane parami |
| LNK-3GSDI-8V |
19" 1U 8-kanałowe wideo 3G-SDI 1080P z wyjściem pętlowym, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane parami |
| LNK-3GSDI-8V1R |
19" 1U 8-kanałowe wideo 3G-SDI 1080P z wyjściem pętlowym + 1-kanałowe dane zwrotne RS485, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane parami |
| LNK-3GSDI-8V1A |
19" 1U 8-kanałowe wideo 3G-SDI 1080P z wyjściem pętlowym + 1-kanałowe audio do przodu, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane parami |
