Przemysłowe konwertery szeregowe RS-232/422/485 na światłowód wielokanałowe
Przegląd

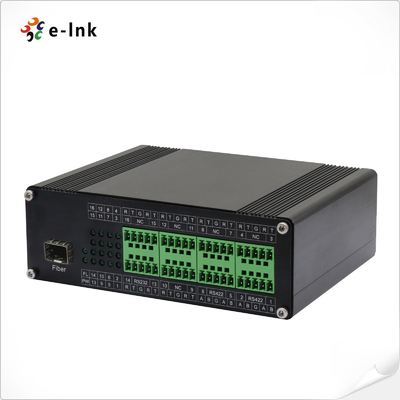

Urządzenie E-link LNK-IRS Series to przemysłowy, wielokanałowy konwerter RS232/RS485/RS422 na światłowód, zaprojektowany do rozszerzania komunikacji szeregowej do 2 km po światłowodzie wielomodowym lub 20 km po światłowodzie jednomodowym.
Obsługuje od 4 do 16 kanałów RS232 lub RS485 i od 2 do 8 kanałów RS422, z elastycznymi konfiguracjami sygnałów mieszanych, takimi jak 8CH RS232 + 8CH RS485 lub 8CH RS485 + 4CH RS422.
Dzięki konstrukcji do montażu na szynie DIN, zapewnia łatwą instalację w trudnych warunkach przemysłowych. Transmisja światłowodowa eliminuje EMI, pętlę uziemienia i zakłócenia od wyładowań atmosferycznych, zapewniając wysoką niezawodność danych, bezpieczeństwo i wydajność.
Idealny do automatyki przemysłowej, kontroli procesów, oświetlenia scenicznego i systemów zarządzania ruchem.
Cechy
► Konstrukcja bez wentylatora i do montażu na szynie DIN do trudnych warunków przemysłowych
► Wbudowany dwukierunkowy port szeregowy RS232/422/485 (zacisk śrubowy)
► Obsługuje wielokanałowe porty danych szeregowych: 4~16Ch RS232, 4~16Ch RS485 lub 2~8Ch RS422
► Dane szeregowe są w pełni transparentne, szybkość transmisji jest samoadaptacyjna, nie wymaga ustawień
► Obsługuje SFP, FC, SC lub ST Multi-mode 2Km, Single-mode 20Km
► Szybkie dane szeregowe mogą być używane do komunikacji DMX512 w sterowaniu oświetleniem scenicznym
► Obsługuje napięcie wejściowe 12 ~ 48VDC
► Obsługuje ochronę przed odwrotną polaryzacją
► Obudowa aluminiowa IP40
► Temperatura pracy od -40°C do 80°C (-40°F do 176°F)
► 5-letnia gwarancja
Indeksy techniczne
| Interfejs światłowodowy |
| Interfejs światłowodowy | SFP, FC, SC lub ST |
| Wymagania dotyczące kabla | Wielomodowy: 50/125um, 62.5/125um
Jednomodowy: 9/125um |
| Port światłowodowy | 1 port światłowodowy |
| Odległość transmisji | Wielomodowy: 2km
Jednomodowy: 20km |
| Długość fali | 1310nm/1490nm/1550nm |
| Interfejs szeregowy RS232 |
| Interfejs fizyczny | Standardowe zaciski śrubowe przemysłowe |
| Typ danych | Do 16Ch RS232 dwukierunkowy |
| Sygnały RS-232 | TxD, RxD, GND |
| Odległość linii portu szeregowego (miedź) | 15 metrów |
| Szybkość transmisji | 0 ~ 800kbps |
| Interfejs szeregowy RS422 |
| Interfejs fizyczny | Standardowe zaciski śrubowe przemysłowe |
| Typ danych | Do 8Ch RS422 dwukierunkowy |
| Sygnały RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Odległość linii portu szeregowego (miedź) | 1000 metrów |
| Szybkość transmisji | 0 ~ 800kbps |
| Interfejs szeregowy RS485 |
| Interfejs fizyczny | Standardowe zaciski śrubowe przemysłowe |
| Typ danych | Do 16Ch RS485 dwukierunkowy |
| Sygnały RS-485 | Data+, Data-, GND |
| Odległość linii portu szeregowego (miedź) | 1000 metrów |
| Szybkość transmisji | 0 ~ 800kbps |
| Wymagania dotyczące zasilania |
| Wejście zasilania | 12~48VDC |
| Pobór mocy | <6W |
| Złącze zasilania | Zacisk śrubowy |
| Ochrona zasilania | Ochrona przed odwrotną polaryzacją |
| Wskaźnik LED |
| PWR | Zasilanie |
| FL | Status łącza światłowodowego |
| Dane 1~16 | Sygnał danych szeregowych |
| Mechaniczny |
| Wymiary (DxSxW) | 119 x 114 x 50mm |
| Waga | 0,55KG |
| Obudowa | Obudowa aluminiowa |
| Opcje montażu | Montaż na szynie DIN |
| Środowiskowe |
| Temperatura pracy | -40°C do 80°C (-40°F do 176°F) |
| Temperatura przechowywania | -40°C do 85°C (-40°F do 185°F) |
| Wilgotność robocza | 5%~95% (bez kondensacji) |
| MTBF | 216 388 godzin |
| Aprobaty regulacyjne |
| EMI | FCC Part15, CISPR (EN55022) Klasa A |
| EMS | EN61000-4-2 (ESD) Poziom 4, Kryteria B
EN61000-4-3 (RS) Poziom 3, Kryteria A
EN61000-4-4 (EFT) Poziom 3, Kryteria A
EN61000-4-5 (Przepięcie) Poziom 3, Kryteria B
EN61000-4-6 (CS) Poziom 3, Kryteria A |
| Wstrząsy / Upadek swobodny / Wibracje | Wstrząsy: MIL-STD-810F Metoda 516.5
Upadek swobodny: MIL-STD-810F Metoda 516.5
Wibracje: MIL-STD-810F Metoda 514.5 C-1 & C-2 |
| Zielony | Zgodny z RoHS |
| Certyfikaty: | FCC, CE |
