Szczegóły Produktu:
Zapłata:
|
| Interfejs światłowodowy: | Simpleks LC | Odległość transmisji: | 550m-120Km (w zależności od transceivera SFP) |
|---|---|---|---|
| Długość fali: | 1310 nm /1550 nm (w zależności od transceivera SFP) | Waga wysyłki: | 1,1 kg/para |
| Wymiary (dł. x szer. x wys.): | 166*28*105MM | Temperatura pracy: | -40 ℃ ~ + 80 ℃ |

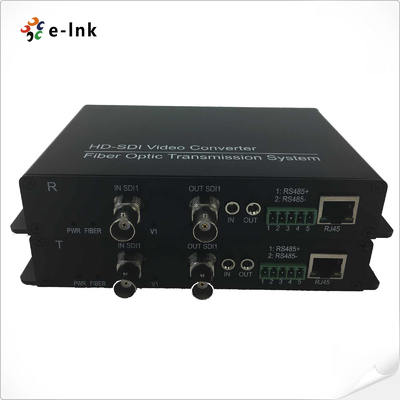

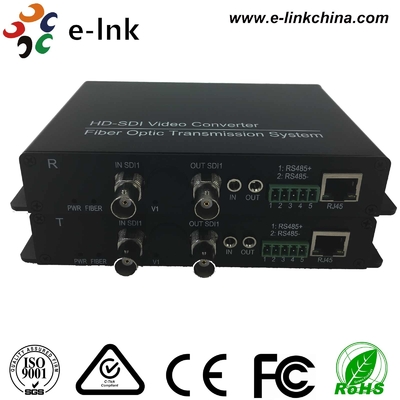

SD/HD/3G-SDI+Odpowiedź na pytanie:Dane + Ethernet 10/100MKonwerter włókna
Moduł SFP wideo SDI Zalety
W zakresie długości fali 1310nm, 1550nm i 16 innych typów długości fali CWDM (zgodnie z ITU-T G.694.2);
Automatyczne wyrównanie kabli, stosowane dla wszystkich prędkości poniżej 3,2 Gb/s (Belden 1694A);
Wskazówka stanu LED do monitorowania warunków pracy
Wspieranie regeneracji wideo;
Wsparcie SFP transceiver hot-plugged
Najwyższa prędkość pracy wynosi 3,2 Gb/s;
W celu odzyskania zegara SMPTE 292M (2,9 Gb/s).
Produkt plug and play, który umożliwia przesyłanie interfejsów wideo cyfrowych rodziny SD-SDI / HD-SDI / 3G-SDI za pośrednictwem jednego światła.
Wskaźnik techniczny
WłóknaOptyczne wTłumaczenie:
| Interfejs włókna | simplex LC |
| Odległość transmisji | 550m-120Km ((zależne od nadajnika SFP) |
| Długość fali | 1310 nm /1550 nm ((zależy od nadajnika SFP) |
Wideo
| Interfejs wideo | BNC |
| Impedans wejścia/wyjścia wideo | 75Ω |
| napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo | Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) | < 1% |
Standardy SDI wideo | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
Dane
| Interfejs fizyczny | Przemysłowy standardowy terminal śrubowy |
| Rodzaj danych | RS485/RS422/RS232/Manchester |
| Wsparcie częstotliwości/stopień | 0~400K bps |
Ethernet
| Port | 10/100 łącznik RJ-45 Base-T |
| Tryb pracy | Wyposażenie pełno-dupleksowe/półdupleksowe |
| Wskaźnik danych | 10 Mbps i 100 Mbps Ethernet (automatycznie dostosowany) |
Zasilanie
| Adapter zasilania | 100-240 V prądu przemiennego do 5 V prądu stałego 2A |
| Zużycie energii | <3W |
| Wielkość wymiaru | 166*28*105MM |
| Waga wysyłki | 1.1 kg/parę |
| (zawierają zewnętrzne adaptery zasilania i pudełko opakowania) | |
Środowiskowe
| Temperatura pracy | -40°C ≈ +80°C |
| Temperatura przechowywania | -40°C ≈ +85°C |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Przemysłowy konwerter EthernetPrzegląd

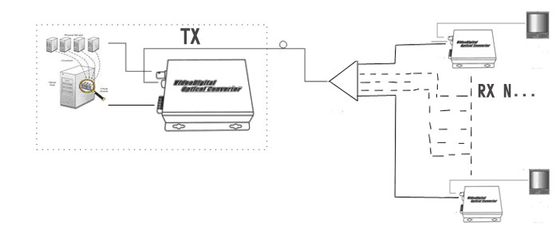

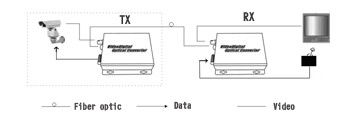

Konwerter optyczny cyfrowy E-link® SDI SD/HD/3G wykorzystuje zaawansowaną międzynarodową technologię przesyłu światłowodowego.Standardy te są stosowane do przesyłania niezamkniętych, niezaszyfrowane cyfrowe sygnały wideo (opcjonalnie zawierające wbudowany audio i/lub kod czasu) w urządzeniach telewizyjnych; mogą być również wykorzystywane do pakowania danych.A teraz z LNK-HD-SDI urządzeń światłowodowych można dostarczyć te sygnały na duże odległości przez kable światłowodowe. Sygnał wideo HD SDI może być przesyłany przez 1 pojedyncze włókno z nie-zniekształceniem, wysokiej jakości, transmisji na duże odległości.Ta seria konwerterów wideo do światła ma stabilną wydajność,jakość obrazu, oraz wysokiej stabilności z LED Status Indication na ciele urządzenia. stan pracy urządzeń można wizualnie obserwować.status pracy i inne informacje o użytecznym sygnale odwrotnym można kontrolować za pomocą danych RS485..To sprawia, że nasze urządzenia są bardziej elastyczne, gdy pojawiają się żądania różnych klientów.Tworzenie sieci szkolnych, Monitorowanie przemysłowe (elektryczność, chemia, stal, ropa naftowa, koleje itp.), Monitorowanie wojskowe (skład, granice, straż itp.), System transmisji programów telewizyjnych, Stadion (dla LIVE HD video,transmisji dźwiękowej).
