Szczegóły Produktu:
Zapłata:
|
| Numer części: | LNK-CWDM-SFP1G-XX80 | Współczynnik kształtu: | Transceiver wideo SFP |
|---|---|---|---|
| Prędkość transmisji danych: | 1,485 Gb/s | Długość fali: | 1270 ~ 1610 mil morskich |
| Max. Maks. Distance Dystans: | 80 km | Temperatura pracy: | 0°C do 70°C (32°F do 158°F) |

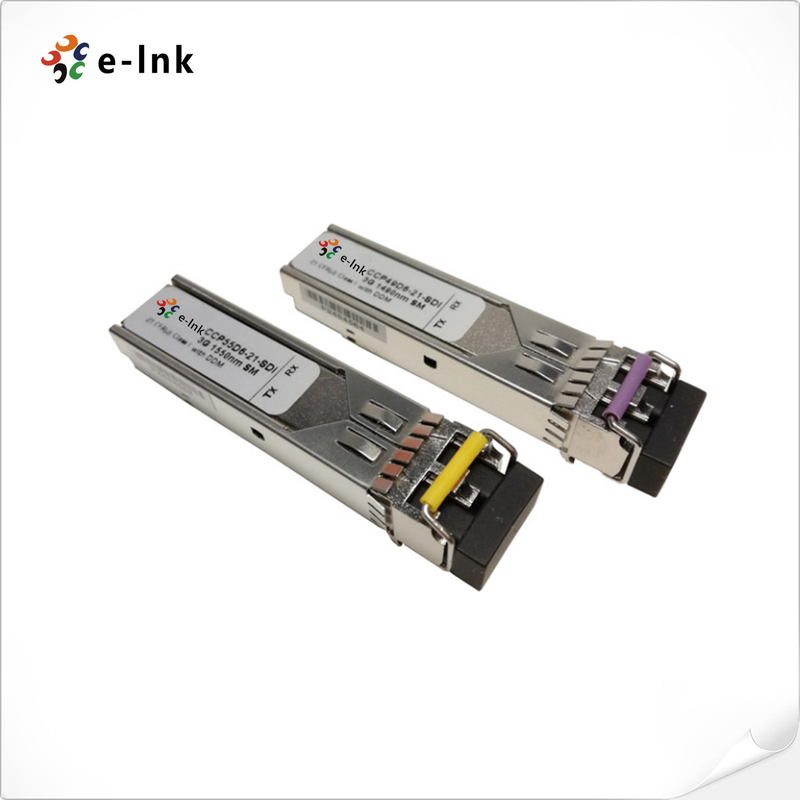

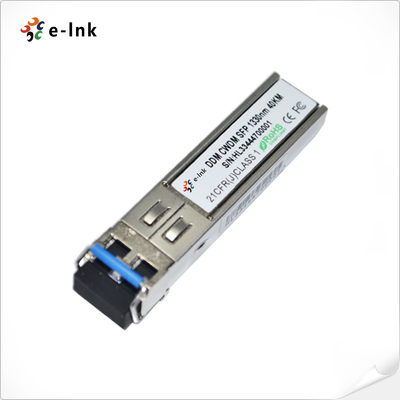

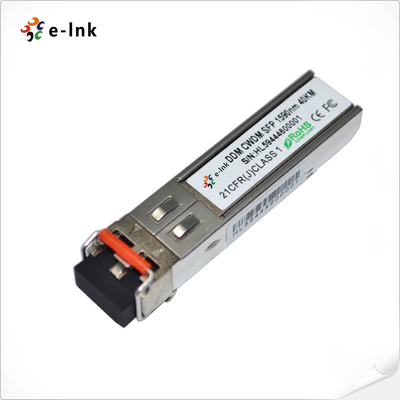

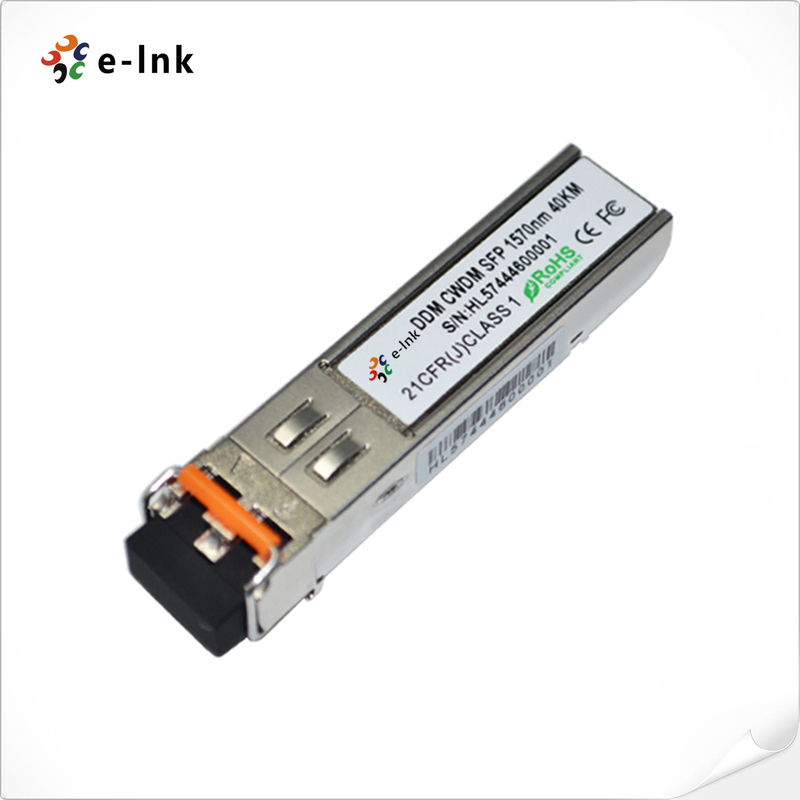

HD- SDI CWDM 1270~1610nm 80km cyfrowy nadajnik wideo SFP (MSA)
Moduł SFP wideo SDI Zalety
¢ Kompatybilne cechy SMPTE 297-2006
Prędkość od 50 Mbps do 1,485 Gbps
W przypadku HD-SDI odległość do 80 km
Wspieranie patologicznych wzorców wideo dla SD-SDI, HD-SDI
️ 18 długości fali CWDM DFB nadajnik
Funkcje diagnostyki cyfrowej dostępne za pośrednictwem interfejsu I2C
️ Jednorazowe zasilanie +3,3V
️ Niskie zużycie energii
️ zgodne z RoHS i bez ołowiu
Moduł SFP wideo SDI Wskaźniki techniczne
| Standardy: | INF-8074i SFP (small form factor Plug gable) Odbiornik |
| SFF-8472 Diagnostyczny interfejs monitorowania nadajnika | |
| SMPTE 259M-2008 SDTV cyfrowy sygnał/dane seryjny cyfrowy interfejs (SD-SDI) | |
| SMPTE 292M-2008 1,5 Gbps Serialny interfejs sygnału/danych (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps Interfejs cyfrowy seryjny | |
| Długość fali | 1270~1610nm |
| Rodzaj włókna | SMF |
| Maksymalna odległość | 80 km |
| Komponenty optyczne | DFB/PIN |
| Moc nadajnika | 0~5 dBm |
| Wskaźnik wyginięcia | > 9 dB |
| Wrażliwość odbiornika | < -28 dBm |
| Przesyłka odbiornika | >-3 dBm |
| Złącze | LC dupleks |
| Cyfrowe monitorowanie diagnostyczne (DDM) | Wsparcie domyślne |
| Waga | 00,025 kg |
| Temperatura pracy | 0°C do 70°C (32°F do 158°F) |
| Temperatura przechowywania | -40°C do 85°C (-40°F do 185°F) |
| Zastosowanie | SMPTE 292M (1.485Gb/s) |
| SMPTE 259M (270/360Mb/s) | |
| Konwerter światłowodowy HD-SDI/SD-SDI | |
| Routery i przełączniki wideo cyfrowe o wysokiej gęstości | |
| Kamery nadawcze, kamery HD lub system monitorowy | |
| MTBF | > 200 000 godzin |
Przemysłowy konwerter EthernetPrzegląd

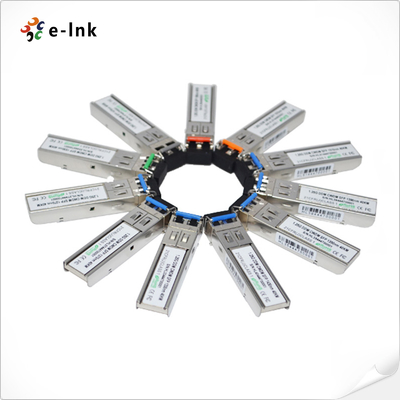

E-link LNK-CWDM-SFP1G-XX80 to wysokiej wydajności, ekonomiczne moduły nadajnika optycznego HD-SDI CWDM do aplikacji transmisji wideo długotrwałego zasięgu przez światło jednowarunkowe (SMF).Zapewnia prędkość danych od 50Mbps do 1.485Gbps i jest specjalnie zaprojektowany do solidnej wydajności w obecności patologicznych wzorców SDI dla stawek seryjnych SMPTE 259M, SMPTE 344M i SMPTE 292M.Zapewnia maksymalną odległość przesyłu 80 km przez światło jednowarunkowe.5Gbps sygnałów patologicznych.LNK-CWDM-SFP1G-XX80 jest zgodny z MSA i dostępny dla wszystkich 18 kanałów CWDM w zakresie długości fali od 1270 nm do 1610 nm,umożliwienie klientom zwiększenia szerokości pasma istniejącej infrastruktury wideooptycznej bez konieczności dodatkowych pasm światłowodowych.
Informacje o zamówieniu
| Model | Opis |
| LNK-CWDM-SFP1G-2780 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1270nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-2980 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1290nm, 80km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1310nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3380 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1330nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3580 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1350nm, 80km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1370nm, 80km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1390nm, 80km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1410nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4380 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1430nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4580 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1450nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4780 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1470nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4980 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1490nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5180 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1510nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5380 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1530nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5580 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1550nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5780 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1570nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5980 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1590nm, 80km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-6180 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1610nm, 80km, LC, DDMI, MSA |
