Szczegóły Produktu:
Zapłata:
|
| Numer części: | LNK-CWDM-SFP1G-XX40 | Współczynnik kształtu: | Transceiver wideo SFP |
|---|---|---|---|
| Prędkość transmisji danych: | 1,485 Gb/s | Długość fali: | 1270 ~ 1610 mil morskich |
| Max. Maks. Distance Dystans: | 40 km | Temperatura pracy: | 0°C do 70°C (32°F do 158°F) |

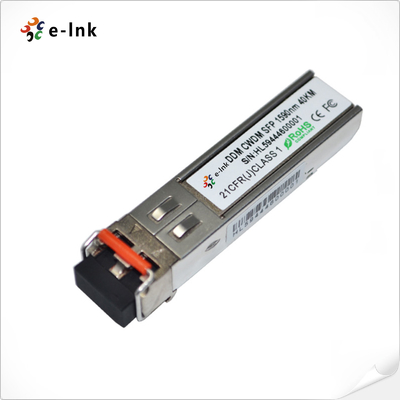

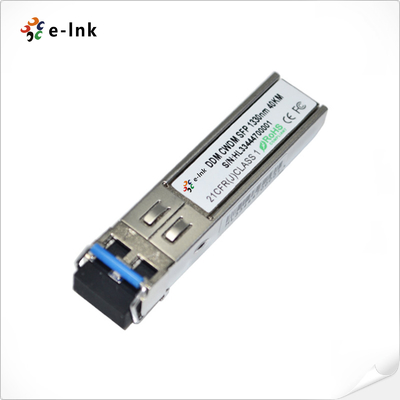

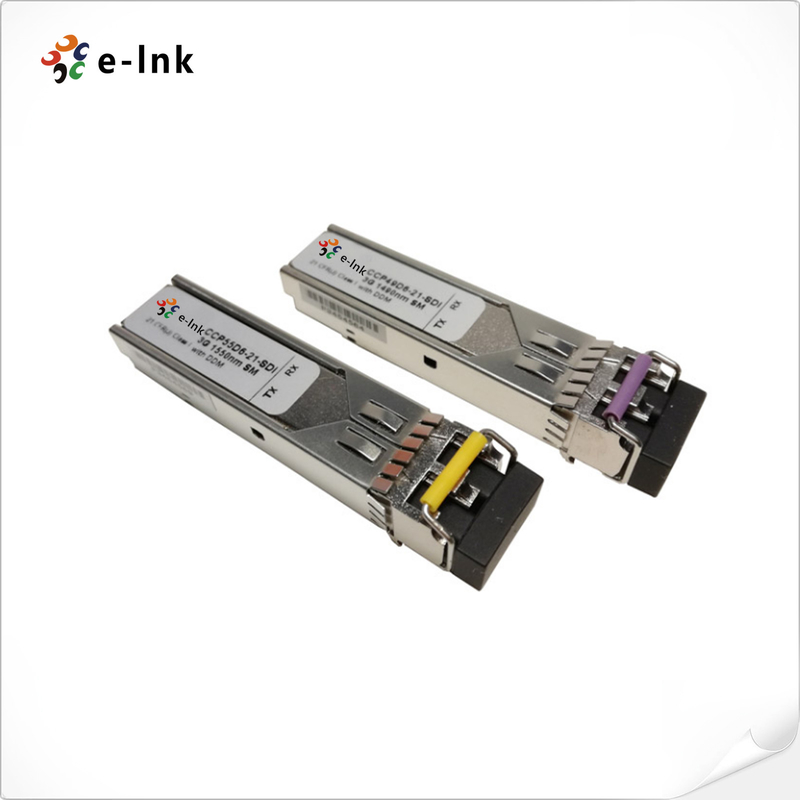

HD- SDI CWDM 1270~1610nm 40km cyfrowy nadajnik wideo SFP (MSA)
Moduł SFP wideo SDI Zalety
¢ Kompatybilne cechy SMPTE 297-2006
Prędkość od 50 Mbps do 1,485 Gbps
W przypadku HD-SDI odległość wynosi do 40 km
Wspieranie patologicznych wzorców wideo dla SD-SDI, HD-SDI
️ 18 długości fali CWDM DFB nadajnik
► Hot-plug gable SFP footprint
► SFP MSA compliant
Funkcje diagnostyki cyfrowej dostępne za pośrednictwem interfejsu I2C
️ Jednorazowe zasilanie +3,3V
️ Niskie zużycie energii
️ zgodne z RoHS i bez ołowiu
Moduł SFP wideo SDI Wskaźniki techniczne
| Standardy: | INF-8074i SFP (small form factor Plug gable) Odbiornik |
| SFF-8472 Diagnostyczny interfejs monitorowania nadajnika | |
| SMPTE 259M-2008 SDTV cyfrowy sygnał/dane seryjny cyfrowy interfejs (SD-SDI) | |
| SMPTE 292M-2008 1,5 Gbps Serialny interfejs sygnału/danych (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps Interfejs cyfrowy seryjny | |
| Długość fali | 1270~1610nm |
| Rodzaj włókna | SMF |
| Maksymalna odległość | 40 km |
| Komponenty optyczne | DFB/PIN |
| Moc nadajnika | -5~0 dBm |
| Wskaźnik wyginięcia | > 9 dB |
| Wrażliwość odbiornika | < -25 dBm |
| Przesyłka odbiornika | >-3 dBm |
| Złącze | LC dupleks |
| Cyfrowe monitorowanie diagnostyczne (DDM) | Wsparcie domyślne |
| Waga | 00,025 kg |
| Temperatura pracy | 0°C do 70°C (32°F do 158°F) |
| Temperatura przechowywania | -40°C do 85°C (-40°F do 185°F) |

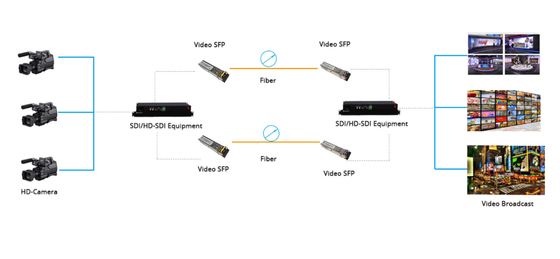

| Zastosowanie | SMPTE 292M (1.485Gb/s) |
| SMPTE 259M (270/360Mb/s) | |
| Konwerter światłowodowy HD-SDI/SD-SDI | |
| Routery i przełączniki wideo cyfrowe o wysokiej gęstości | |
| Kamery nadawcze, kamery HD lub system monitorowy | |
| MTBF | > 200 000 godzin |
Przemysłowy konwerter EthernetPrzegląd

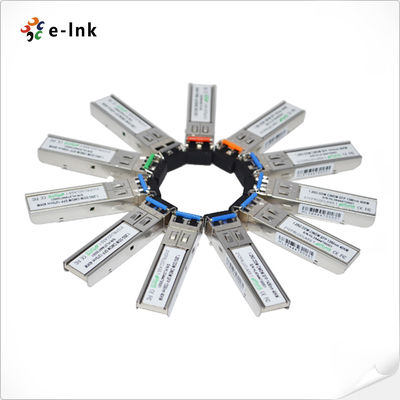

E-link LNK-CWDM-SFP1G-XX40 to wysokiej wydajności, ekonomiczne moduły nadajnika optycznego HD-SDI CWDM do aplikacji transmisji wideo długotrwałego zasięgu przez światło jednowarunkowe (SMF).Zapewnia prędkość danych od 50Mbps do 1.485Gbps i jest specjalnie zaprojektowany do solidnej wydajności w obecności patologicznych wzorców SDI dla stawek seryjnych SMPTE 259M, SMPTE 344M i SMPTE 292M.Zapewnia maksymalną odległość przesyłu 40 km przez światło jednowarunkoweJest dostępny dla wszystkich 18 kanałów CWDM od 1270nm do 1610nm,pomaga to klientowi zwiększyć przepustowość istniejącej infrastruktury wideooptycznej bez dodawania nowych nici włókien. LNK-CWDM-SFP1G-XX40 jest zgodny z MSA.
Informacje o zamówieniu
| Model | Opis |
| LNK-CWDM-SFP1G-2740 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1270nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-2940 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1290nm, 40km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1310nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3340 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1330nm, 40km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1350nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3740 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1370nm, 40km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1390nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4140 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1410nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4340 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1430nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4540 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1450nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4740 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1470nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4940 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1490nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5140 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1510nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5340 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1530nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5540 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1550nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5740 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1570nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5940 | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1590nm, 40km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1610nm, 40km, LC, DDMI, MSA |
