Szczegóły Produktu:
Zapłata:
|
| Numer części: | LNK-CWDM-SFP3G-XX60 | Współczynnik kształtu: | Transceiver wideo SFP |
|---|---|---|---|
| Prędkość transmisji danych: | 3 Gb/s | Długość fali: | 1270 ~ 1610 mil morskich |
| Max. Maks. Distance Dystans: | 60 KM | Temperatura pracy: | 0°C do 70°C (32°F do 158°F) |

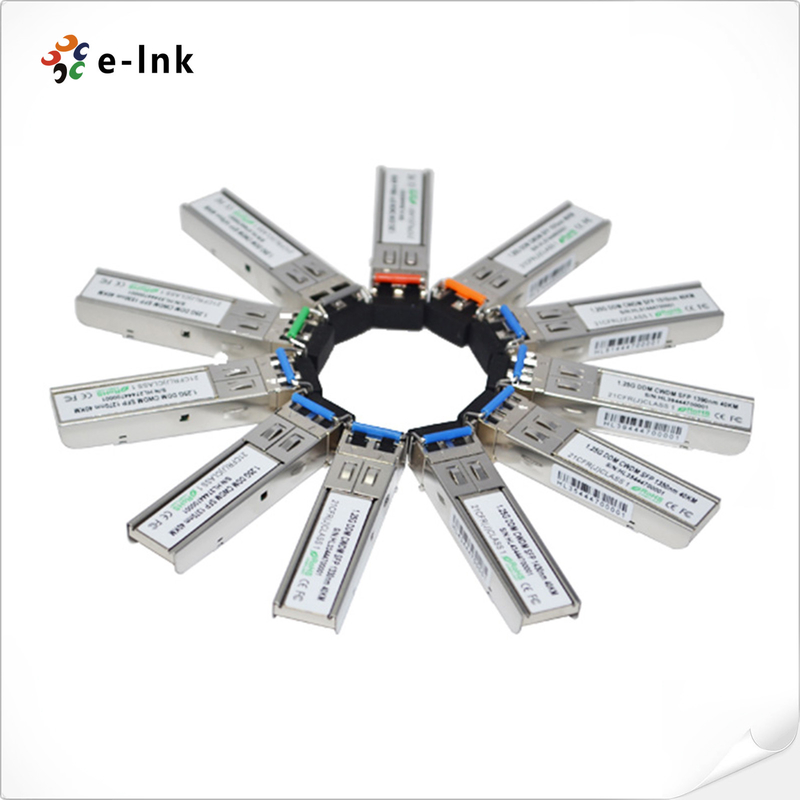

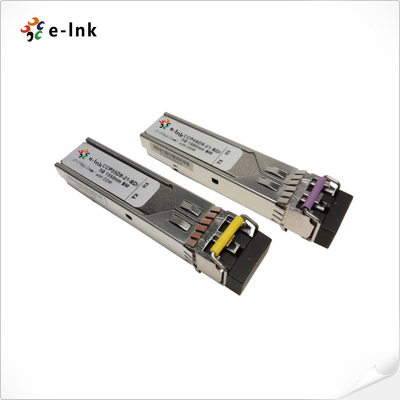

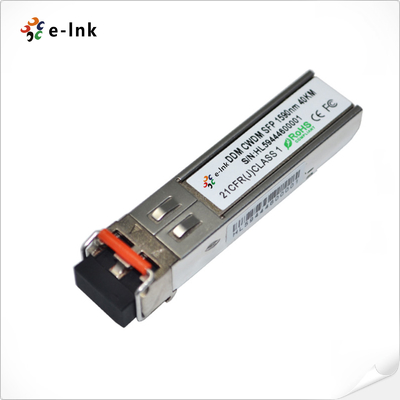

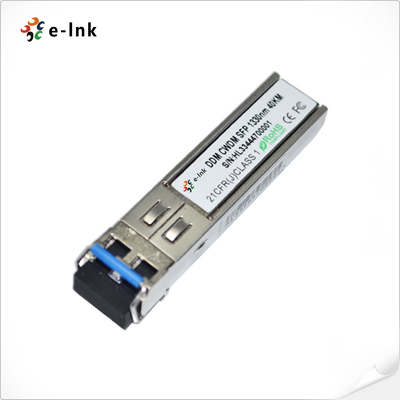

3G-SDI CWDM 1270~1610nm 60km Digital Video SFP Optical Transceiver (MSA)
Moduł SFP wideo SDI Zalety
¢ Kompatybilne cechy SMPTE 297-2006
Prędkość z 50 Mbps do 2,97 Gbps
W przypadku 3G-SDI odległość do 60 km
Wsparcie wzorców patologicznych wideo dla SD-SDI, HD-SDI i 3G-SDI
️ 18 długości fali CWDM DFB nadajnik
► Hot-plug gable SFP footprint
► SFP MSA compliant
Funkcje diagnostyki cyfrowej dostępne za pośrednictwem interfejsu I2C
️ Jednorazowe zasilanie +3,3V
️ Niskie zużycie energii
¢ zgodne z normami OH i bez ołowiu
Moduł SFP wideo SDI Wskaźniki techniczne
| Standardy: | INF-8074i SFP (small form factor Plug gable) Odbiornik |
| SFF-8472 Diagnostyczny interfejs monitorowania nadajnika | |
| SMPTE 259M-2008 SDTV cyfrowy sygnał/dane seryjny cyfrowy interfejs (SD-SDI) | |
| SMPTE 292M-2008 1,5 Gbps Serialny interfejs sygnału/danych (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps Interfejs cyfrowy seryjny | |
| SMPTE 424M-2006 3Gbps Serialny interfejs sygnału/danych (3G-SDI) | |
| Długość fali | 1270~1610nm |
| Rodzaj włókna | SMF |
| Maksymalna odległość | 60 km |
| Komponenty optyczne | DFB/APD |
| Moc nadajnika | -2 ~ 4 dBm |
| Wskaźnik wyginięcia | > 5 dB |
| Wrażliwość odbiornika | < -28 dBm |
| Przesyłka odbiornika | > 10 dBm |
| Złącze | LC dupleks |
| Cyfrowe monitorowanie diagnostyczne (DDM) | Wsparcie domyślne |
| Waga | 00,025 kg |
| Temperatura pracy | 0°C do 70°C (32°F do 158°F) |
| Temperatura przechowywania | -40°C do 85°C (-40°F do 185°F) |
| Zastosowanie | SMPTE 424M (2.97Gb/s) |
| SMPTE 292M (1.485Gb/s) | |
| SMPTE 259M (270/360Mb/s) | |
| Konwerter światłowodowy 3G-SDI/HD-SDI/SD-SDI | |
| Routery i przełączniki wideo cyfrowe o wysokiej gęstości | |
| Kamery nadawcze, kamery HD lub system monitorowy | |
| MTBF | > 200 000 godzin |
Przemysłowy konwerter EthernetPrzegląd
E-link LNK-CWDM-SFP3G-XX60 to wysokiej wydajności, ekonomiczne moduły nadajnika optycznego 3G-SDI CWDM do aplikacji transmisji wideo długotrwałego zasięgu przez światło jednowarunkowe (SMF).Zapewnia prędkość przesyłu danych od 50Mbps do 2.97Gbps i jest specjalnie zaprojektowany do solidnej wydajności w obecności patologicznych wzorców SDI dla SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M stawek seryjnych.Zapewnia maksymalną odległość transmisji 60 km na światłowłosie jednowarunkowym przy sygnałach patologicznych 3GbpsJest dostępny dla wszystkich 18 kanałów CWDM w długościach fali od 1270 nm do 1610 nm,pomaga to klientowi zwiększyć przepustowość istniejącej infrastruktury wideooptycznej bez dodawania nowych nici włókien. LNK-CWDM-SFP3G-XX60 jest zgodny z MSA.
Ten moduł SFP wideo 3G SDI CWDM jest produktem laserowym klasy I zgodnie ze standardami FDA / CDRH i IEC-60825.
Informacje o zamówieniu
| Model | Opis |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1270nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-2960 | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1290nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1310nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3360 | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1330nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3560 | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1350nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1370nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1390nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1410nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1430nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1450nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1470nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1490nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1510nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5360 | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1530nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5560 | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1550nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1570nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5960 | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1590nm, 60km, LC, DDMI, MSA |
| Wymagania w zakresie bezpieczeństwa | 3Gb/s SDI CWDM SFP Video Optical Transceiver, 1610nm, 60km, LC, DDMI, MSA |
