Szczegóły Produktu:
Zapłata:
|
| Moc wejściowa: | DC5V 3A | Zużycie energii: | 15 W |
|---|---|---|---|
| Długość fali: | 1310nm / 1550nm / CWDM | Temperatura pracy: | -10°C do +75°C |
| Wymiary (SxGxW): | 172 mm * 167 mm * 45 mm (dł. x szer. x wys.) | Waga: | 4 kg |
| Podkreślić: | Wielkoplekser Ethernet,Multiplekser światłowodowy 3G/HD/SD-SDI,Multiplekser dźwiękowy |
||

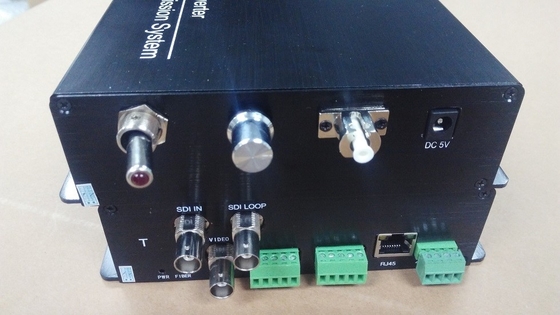

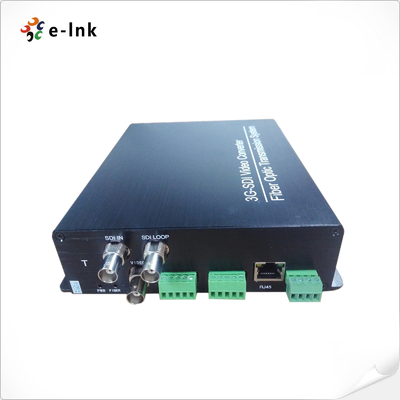

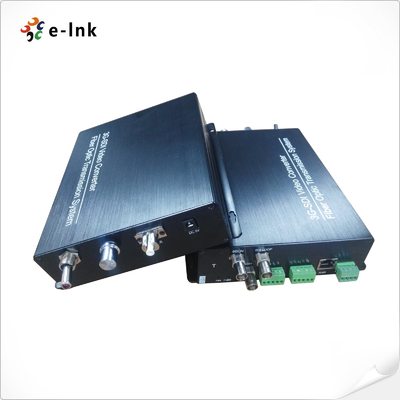

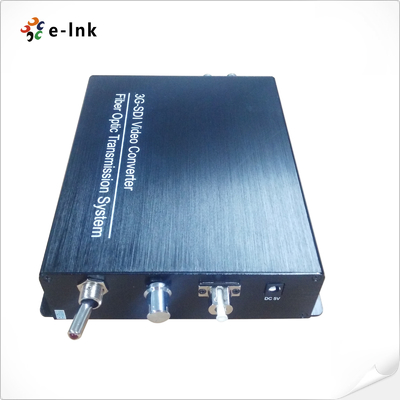

3G/HD/SD- SDI, RS422, Audio, Ethernet, Tally, Intercom & Return Video over Fiber Multiplexer
SDI Fiber ExtenderZalety
Wspiera SMPTE 3G, HD i SD-SDI
Automatyczne wyrównanie kabli w celu zapewnienia integralności sygnału
Z zdalnym i tally i audio (interkom) i zwrot wideo
¥ 10/100 Ethernet
Automatyczne wyrównanie kabli w celu zapewnienia integralności sygnału
Typ sygnału obsługiwanego: od 270 Mbit/s do 3 Gbit/s zgodnie ze standardami SMPTE 424M, SMPTE 292M i SMPTE 259M, DVB-ASI
¢ Bezpośrednio kompatybilny z systemami kamer 3G/HD/SD-SDI i obsługuje protokoły danych RS-232, RS-422 i RS-485
10+Km na światłowodu jednowarunkowego lub 300m na światłowodu wielowarunkowego
Wprowadzenie zasilania bloku końcowego, wymiana ciepła i podłączenie ciepłe
Rozszerzacz włókien SDI Wskaźniki techniczne
| Ogólne specyfikacje | |
| Temp pracy | -10°C do +75°C |
| Temperatura przechowywania | -40°C do 85°C |
| wilgotność | 0 ~ 95% (bez kondensacji) |
| Moc wejściowa | DC5V 3A |
| Moc wyjściowa | -6~-1dBm |
| Wskaźnik czułości Rx | < 18 dBm |
| Odległość transmisji | Włókno SM 10+km, MM 300m |
| Złącze optyczne | Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (nieobowiązkowe) |
| Wprowadzenie/wyjście SDI | |
| Format sygnału | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Wskaźnik danych | 270Mbit/s - 1,48Gbit/s - 3Gbit/s |
| Equalizacja kabli | Automatyczny kabel EQ (kabel Bel den 1694A) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Interfejs SDI | BNC 75 Ohm |
| Interkom | |
| Adaptor optyczny do aparatu | |
| Interfejs | 4pin XLR (mężczyzna) /5pin XLR (kobieta) / 3,5 mm gniazdko słuchawkowe |
| Mikrofon | Wejście mikrofonu z wyciszeniem i wyprzedzeniem |
| Słuchawki | z podwyższoną lub obniżoną objętością |
| Audio | Poziom linii salda lub nierównowagi |
| Liczba | |
| Adaptor optyczny do aparatu | |
| Interfejs | 4pin głowica powietrzna lub 3pin mini XLR |
| Produkcja | Zamknięcie kontaktowe na sucho lub na mokro +12V |
| Włączony: krótki czas lub +12V | |
| Wyłączone: otwarte lub 0V | |
| Zdalne sterowanie | |
| Interfejs | Blok końcowy normy przemysłowej |
| Dane | Odpowiedź: |
| Ethernet | |
| Port | 10/100 łącznik RJ-45 Base-T |
| Tryb pracy | Wyposażenie pełno-dupleksowe/półdupleksowe |
| Wskaźnik danych | 10 Mbps i 100 Mbps Ethernet (Autoadaptywny) |
Przemysłowy konwerter EthernetPrzegląd

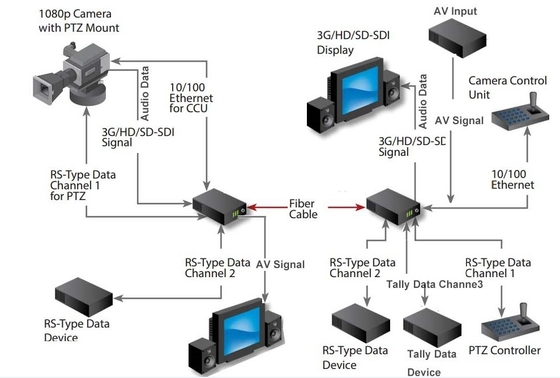

Seria LN K-MIDI umożliwia transmisję 3G, HD lub SD-SDI zgodnie z SMPTE 424M-2006, 292 i 259 z możliwością przesyłania 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Intercom & Return Video przez światło jedno- lub wielo-trybSystem przesyła sygnał 3G/HD-SDI z kamery do stacji bazowej i zwrot wideo (3G/HD-SDI), dane zdalnego sterowania, blokadę gen, interkom,liczbaSystem umieszcza wszystkie sygnały potrzebne do wielokomerycznej produkcji 3G/HD-SDI na kablu SM/MM taktycznym lub hybrydowym SMPTE, zapewniając solidne,bezproblemowa łączność w każdym studiu lub zdalnej produkcji.
