Szczegóły Produktu:
Zapłata:
|
| Interfejs światłowodowy: | Simpleks LC | Odległość transmisji: | 550m-20Km |
|---|---|---|---|
| Długość fali: | 1310nm/1550nm | Temperatura pracy: | -20℃～+70℃ |
| Wymiary (SxGxW): | 19 cali 1U (483 x 220 x 44,45 mm) | Waga: | 7 kg/para |
| Podkreślić: | CWDM niezamknięty rozszerzacz,3G-SDI przez Single Fiber Extender,SDI do montażu na stojak przez rozszerzacz włókna |
||

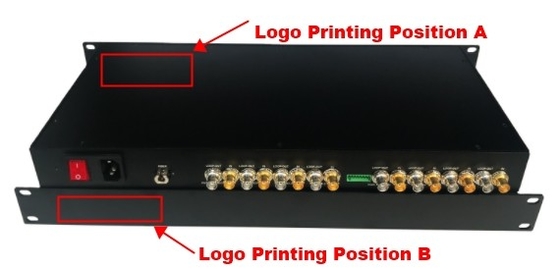

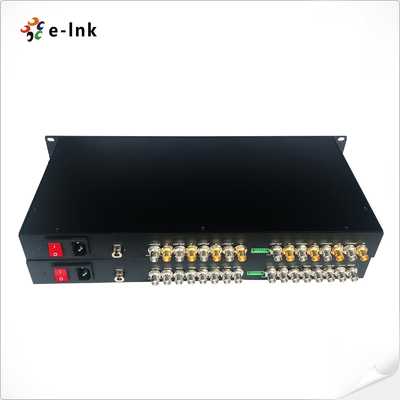

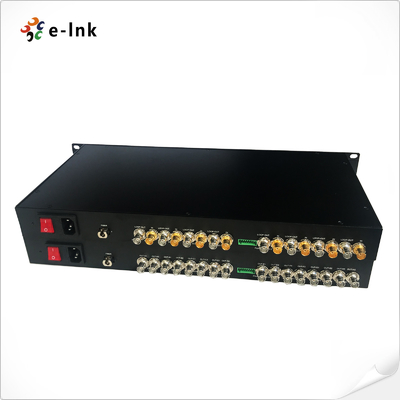

1U 8-kanałowy rozszerzacz SD/HD/3G-SDI do montażu na regałach
DVI Fiber ExtenderZalety
¢ 8-kanałowa transmisja wideo SD/HD/3G-SDI przez światłowłókno
Automatyczne wyrównanie kabli w celu zapewnienia integralności sygnału
️ Automatyczne odblokowanie 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Bezpośrednio kompatybilny z systemami kamer 3G-SDI i obsługuje protokoły danych RS-485
¢ Długa zdolność transmisji co najmniej 10 km (6,2 mil), do 120 km
Wprowadzenie mocy bloku końcowego do zastosowań przemysłowych
Wspiera wymianę na gorąco i wtykanie na gorąco
¢ pełna cyfrowa transmisja poziomu transmisji bez kompresji;
- ∆ zakres dynamiczny superoptyczny i wolny od regulacji przed użyciem;
technologii WDM/CWDM/DWDM włókna optycznego;
Wskaźniki stanu LED w czasie rzeczywistym do rozwiązywania problemów i monitorowania
bardzo szeroki zakres temperatur na poziomie przemysłowym, dostosowany do różnych środowisk;
DVI Fiber Extender Wskaźniki techniczne
| Wideo | |
| Interfejs wideo | BNC |
| Impedans wejścia/wyjścia wideo | 75Ω |
| napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo | Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) | < 1% |
| Wsparcie formatu SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Standardy SDI wideo | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI | |
| Dane | |
| Interfejs fizyczny | Przemysłowy standardowy terminal śrubowy |
| Rodzaj danych | Odwrotny RS485 |
| Wsparcie częstotliwości/stopień | Maks. 57600bps dla RS485 |
| BER | < 10 ‰9 |
| Elektryczne | |
| Adapter zasilania | AC 110~220V |
| Zużycie energii | < 15 W |
| Wskaźnik LED | |
| SDI A/B/C/D/E/F/G/H | Wideo SDI |
| PWR | Zasilanie |
| Wyroby mechaniczne | |
| Wymiary (LxWxH) | 19 cali 1U (483 x 220 x 44.45 mm) |
| Waga | 7 kg/parę |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Włókna |
| MTBF | ≥100000 godzin |
Przemysłowy konwerter EthernetPrzegląd

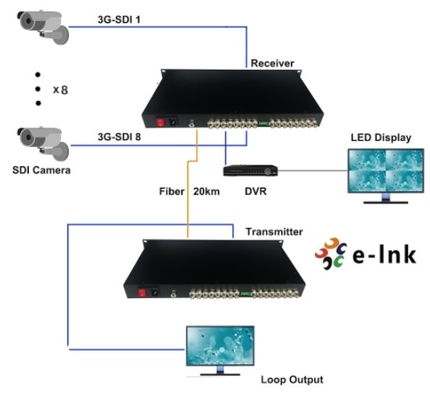

Seria LNK-SDI-8V obsługuje 8-kanałowy standardowy sygnał wideo wysokiej rozdzielczości SD/HD/3G-SDI przesyłany za pośrednictwem jednego kabla światłowodowego i monitoruje sygnał lokalnie za pośrednictwem wyjścia pętli SD/HD/3G-SDI.E-link 3G-SDI Video over Fiber Converters zawiera jeden nadajnik i jeden odbiornik dla sygnału 1080P 3G-SDIE-link SD/HD/3G-SDI Fiber Converter może jednocześnie przesyłać 8-Ch SD/HD/3G-SDI Video, 1-Ch Reverse RS-485 dane, sygnał przez pojedyncze światłowody.Jakość wideo zgodna ze standardem nadawania, jakość dźwięku do poziomu płyty CD obsługuje format komunikacji danych RS-485 odwrotnej.
Informacje o zamówieniu
| Model | Opis |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video z Loop-out, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane w parach |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video z Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, w tym 1 nadajnik & 1 odbiornik, używany przez pary |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video z Loop-out + 1-Ch Forward Audio, 20km, SM, LC, w tym 1 nadajnik & 1 odbiornik, używany przez pary |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video z Loop-out, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane w parach |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video z Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, w tym 1 nadajnik & 1 odbiornik, używany przez pary |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video z Loop-out + 1-Ch Forward Audio, 20km, SM, LC, w tym 1 nadajnik & 1 odbiornik, używany przez pary |
