Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | 8-kanałowy konwerter światłowodowy 3G-SDI | Wejście zasilania: | 100VAC do 220VAC |
|---|---|---|---|
| Format wejściowy: | SD/HD/3G-SDI | Wejście/wyjście wideo: | 8 kanałów z pętlą na TX/RX |
| Interfejs Ethernetu: | 1 port 10G/5G/2,5G/1G/100BASE-T RJ45 | Rodzaj włókna: | Pojedyncze włókno światłowodowe LC |
| Odległość transmisji: | Do 20KM | Wymiary (dł. x szer. x wys.): | 483 x 270 x 45 mm (19 cali 1U) |
| Waga: | 8 kg/para | Gwarancja: | 3 lata |
| High Light: | 8-kanałowy konwerter światłowodowy,konwerter światłowodowy z 10G Ethernet |
||

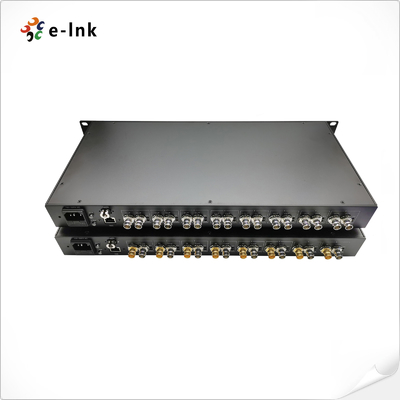

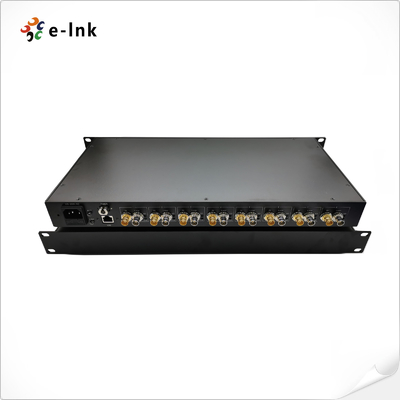

8-kanałowy przedłużacz światłowodowy 3G-SDI z 10G Ethernet i pętlą światłowodową jednomodową 20 km
Przedłużacz wideo 3G/6G/12G SDI przez światłowódZalety
►Obsługa ośmiu kanałów wejścia 3G-SDI i obsługa wbudowanej synchronicznej transmisji audio
►Obsługa jednej transmisji Ethernet 10G
►Nadajnik obsługuje wyjście pierścieniowe, podczas gdy odbiornik obsługuje podwójne wyjście
►Dwukolorowa konstrukcja BNC ułatwia identyfikację sygnałów wejściowych i wyjściowych (ze złotym zaciskiem wejściowym)
►Obsługa HDTV 1080P, 1080I, 720P.Maksymalnie 1920* 1080 przy 60 Hz
►Silna kompatybilność, bez wybierania źródeł sygnału i urządzeń
Indeksy techniczne 8-kanałowego nadajnika-odbiornika światłowodowego 3G-SDI
|
Interfejs światłowodowy |
|
|
Interfejs światłowodowy |
Simpleks LC |
|
Odległość transmisji |
20 km |
|
Długość fali |
1310nm/1550nm |
|
Wideo |
|
|
Interfejs wideo |
BNC |
|
Impedancja wejścia/wyjścia wideo |
75 Ω |
|
Napięcie wejściowe/wyjściowe wideo |
Typowe: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
|
Szybkość transmisji wideo |
Maks. 3,2 Gb/s |
|
Wzmocnienie różnicowe (10% ~ 90% APL) |
<1% |
|
Standard wideo SDI |
270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
|
Mapowanie SMPTE425M3Gb/s (3G-SDI) |
|
|
Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) |
|
|
Wejście wideo |
8 kanałów z pętlą na TX |
|
Wyjście wideo |
8 kanałów z pętlą na RX |
|
Ethernet |
|
|
Normy |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae Ethernet 10 Gb/s Sterowanie przepływem w trybie pełnego dupleksu IEEE 802.3x |
|
Interfejs |
1x10G/5G/2.5G/1G/100BASE-T RJ45 |
|
Tryb pracy |
Domyślnie automatyczna negocjacja |
|
Wskaźnik ledowy |
|
|
PWR |
Zasilacz |
|
SDI 1~8 |
Sygnał 3G-SDI |
|
DZIAŁAĆ |
Sygnał Ethernet RJ45 |
|
POŁĄCZYĆ |
Stan łącza |

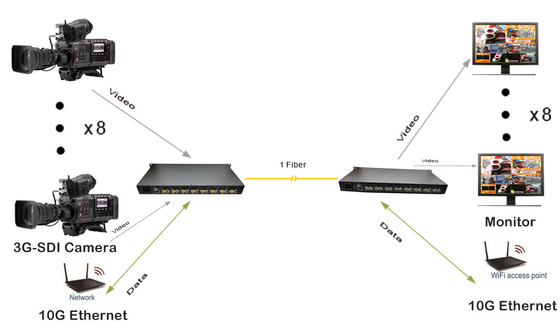

8-kanałowy przedłużacz światłowodowy 3G SDIPrzegląd przez Ethernet
8-kanałowy nieskompresowany cyfrowy optyczny nadajnik-odbiornik 3G-SDI składa się z 8-kanałowego 3G-SDI i 1-kanałowego portu sieciowego 10G i przesyła sygnały SDI o wysokiej rozdzielczości za pośrednictwem jednordzeniowych światłowodów jednomodowych.Optyczna transmisja nadawczo-odbiorcza ma zalety dużej odległości transmisji (1-80 km), szerokiego pasma częstotliwości, silnego działania przeciwzakłóceniowego, wysokiego poziomu bezpieczeństwa, niewielkich rozmiarów i niewielkiej wagi, dzięki czemu nadaje się do transmisji na duże odległości i w specjalnych warunkach.
8-kanałowy światłowód 3G-SDI Konwerter z 10G Ethernet Informacje o zamówieniuN
|
Model |
Opis |
|
LNK-3G8V10GE
|
8-kanałowy konwerter światłowodowy 3G-SDI z 10G Ethernet i wyjściem pętli, SMF,
Złącze światłowodowe LC 20KM, w tym nadajnik i odbiornik, używane przez pary
|
