Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Przedłużacz światłowodowy 3G SDI z Tally i RS485 | Rozdzielczość SDI: | 1080P/1080i/720P/576P/480P |
---|---|---|---|
formacie SDI: | SD / HD / 3G-SDI | Typ danych: | Tally lub Reverse RS485 |
Format wejścia światłowodowego: | Jednomodowy/wielomodowy | Odległość transmisji: | 40KM |
Waga brutto: | 1 kg/para | Wymiary (dł. x szer. x wys.): | 80x40x20mm |
temperatura robocza: | -20℃~+70℃ | Gwarancja: | 3 lata |
High Light: | Przedłużacz światłowodowy 3G SDI,przedłużacz światłowodowy z Tally |

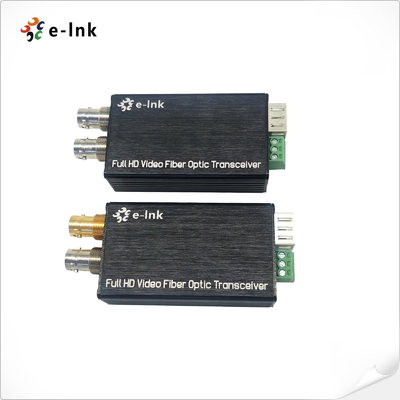

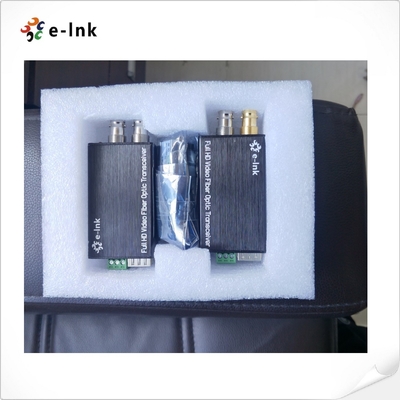

Konwerter światłowodowy 3G SDI ze złączem światłowodowym Tally lub Reverse RS485 LC 40KM
Przedłużacz światłowodowy 3G SDIZalety
► Bezpośrednia kompatybilność z systemem kamer HD-SDI
► Długa zdolność przesyłowa do 80 kilometrów
► Przetwarzaj wszystkie tryby patologiczne, w pełni cyfrową nieskompresowaną transmisję na poziomie transmisji
► Wskaźnik stanu LED do monitorowania warunków pracy
► Super optyczny zakres dynamiczny, dowolnie regulowany
► Możliwość wyboru długości fali CWDM 1470-1610nm
Aplikacja odbiornika nadajnika światłowodowego 3G SDI
► Nagrywanie filmów o zwierzętach
► Transmisje strumieniowe na żywo za pośrednictwem światłowodów
► Wysokowydajne (bezbłędne) Réseau Sentinelles departamentów wojskowych lub bezpieczeństwa
► Duży system ścian wideo
► Inteligentny System Monitorowania Ruchu
► Monitoring przemysłowy (energetyczny, chemiczny, stalowy, naftowy, kolejowy itp.)
► Monitoring wojskowy (magazyny, granice, straże itp.)
► Stadion (do transmisji obrazu i dźwięku w wysokiej rozdzielczości na miejscu)
Indeksy techniczne HD/3G-SDI Video Over Fiber Extender
Interfejs światłowodowy SDI |
|
Interfejs światłowodowy |
Simpleks LC |
Odległość transmisji |
550m-20Km |
Długość fali |
1310nm/1550nm |
Wideo SDI |
|
Interfejs wideo |
BNC |
Impedancja wejścia/wyjścia wideo |
75 Ω |
Napięcie wejściowe/wyjściowe wideo |
Typowe: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
Szybkość transmisji wideo |
Maks. 3,2 Gb/s |
Wzmocnienie różnicowe (10% ~ 90% APL) |
<1% |
Obsługa formatu SDI |
625/25 PAL |
525/29,97 NTSC, 525/23,98 NTSC |
|
720p50, 720p59,94 |
|
1080i 23/24/30/50/59,94 |
|
1080P 23,98/24/30/50/60 |
|
Standard wideo SDI |
270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
Mapowanie SMPTE425M3Gb/s (3G-SDI) |
|
Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) |
|
Dane |
|
Interfejs fizyczny |
Zacisk śrubowy w standardzie przemysłowym |
Typ danych |
Tally lub Reverse RS485 |
Obsługa częstotliwości/szybkości |
Maks.115200bps dla RS422 Maks.57600bps dla RS485 |
BER |
<10ˉ9 |
Wskaźnik ledowy |
|
SDI |
wideo SDI |
P/T |
Zasilacz |
Środowiskowy |
|
Temperatura pracy |
-20℃~+70℃ |
Temperatura przechowywania |
-40℃~+80℃ |
Wilgotność robocza |
0~95% |
MTBF |
≥100000 godzin |
Nadajnik i odbiornik światłowodowy SDIPrzegląd
Minikonwerter światłowodowy 3G/HD-SDI serii LNK-M3G-1V obsługuje 1-kanałowySygnał wideo i Tally 3G/HD-SDI przesyłany kablem światłowodowym i monitoruj sygnał lokalnieprzez wyjście pętli 3G/HD-SDI.E-link 3G/HD-SDI Video over Fibre Converters zawiera jedennadajnik i jeden odbiornik dla sygnału 1080P 3G/HD-SDI.
Światłowód Micro 3G-SDI Informacje dotyczące zamawiania nadajnika i odbiornika
Model |
Opis |
LNK-M3G-1V1T-40 |
Konwerter typu mini 3G-SDI na światłowód z Tally i wyjściem pętli, SMF, złącze światłowodowe LC 40 km, w tym nadajnik i odbiornik, używane w parach |
LNK-M3G-1V1D-40 |
Konwerter typu mini 3G-SDI na światłowód z odwrotnym RS485 i wyjściem pętli, SMF, złącze światłowodowe LC 40 km, w tym nadajnik i odbiornik, używane w parach |
