Szczegóły Produktu:
Zapłata:
|
| Słowa kluczowe: | Konwerter SDI na światłowód | Odległość transmisji: | 550m-20Km |
|---|---|---|---|
| Interfejs światłowodowy: | Simplex LC | Długość fali: | 1310nm/1550nm |
| Waga: | 1 kg/para | Obudowa: | Aluminiowa obudowa |
| Podkreślić: | Konwerter światłowodowy Tally RS485 SDI,konwerter światłowodowy Simplex LC SDI,konwerter SDI typu mini 3G |
||

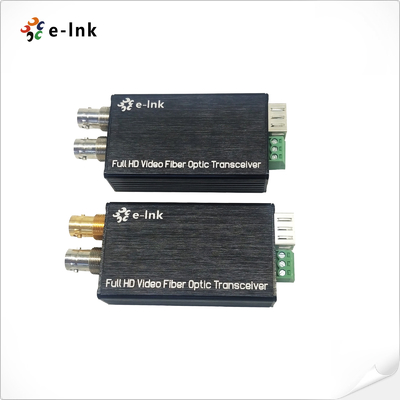

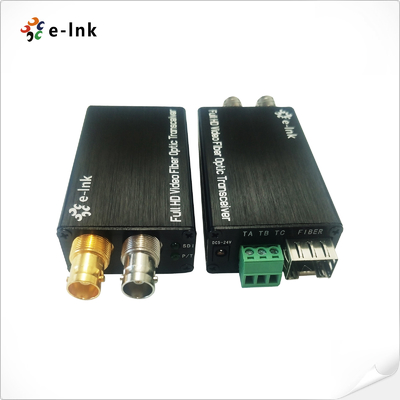

Konwerter SDI na światłowody Konwerter Mini-Type 3G-SDI z Tally lub RS485
Konwerter 3G-SDI Zalety
► Każdy kanał zawiera wbudowany 8-kanałowy dźwięk;
► Automatyczne wyrównanie kabla, używane dla wszystkich szybkości poniżej 3,2 Gb/s (Belden 1694A);
► Automatyczne przetaktowanie 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Bezpośrednio kompatybilny z systemami kamer HD-SDI
► Długie możliwości transmisji do 80 km
Indeksy techniczne
|
Wideo |
|
|
Interfejs wideo |
BNC |
|
Impedancja wejścia/wyjścia wideo |
75Ω |
|
Napięcie wejściowe/wyjściowe wideo |
Typowo: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
|
Szybkość transmisji wideo |
Maksymalnie 3,2 Gb/s |
|
Standard wideo SDI |
270 Mb/s (SD-SDI), 1.485 Gb/s/M (HD-SDI) |
|
Mapowanie SMPTE425M3Gb/s (3G-SDI) |
|
|
Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) |
|
|
Dane |
|
|
Interfejs fizyczny |
Przemysłowy standardowy zacisk śrubowy |
|
Typ danych |
Tally lub Reverse RS485 |
|
Obsługa częstotliwości/szybkości |
Maks.115200bps dla RS422 Maks.57600bps dla RS485 |
|
BER |
<10ˉ9 |
|
Elektryczny |
|
|
Zasilacz |
DC 5~25V |
|
Pobór energii |
<5W |
|
Wymiary (DxSxW) |
80x40x20mm |
|
MTBF |
≥100000 godzin |
Przegląd
Seria LNK-M3G-1V Mini konwerter światłowodowy 3G/HD-SDI obsługuje 1-kanałowy sygnał wideo 3G/HD-SDI (wbudowany dźwięk) i sygnał Tally lub Reverse RS485 przesyłany przez kabel światłowodowy oraz monitoruje sygnał lokalnie przez 3G Wyjście pętli /HD-SDI.Konwertery E-link 3G/HD-SDI Video over Fibre zawierają jeden nadajnik i jeden odbiornik dla sygnału 1080P 3G/HD-SDI.
Informacje dotyczące zamawiania
|
Model |
Opis |
|
LNK-M3G-1V1T-MM |
Mini konwerter 3G-SDI na światłowód z Tally i pętlą, MMF, złącze światłowodowe LC 500 metrów, w tym nadajnik i odbiornik, używane parami |
|
LNK-M3G-1V1D-MM |
Mini konwerter 3G-SDI na światłowód z odwrotnym RS485 i wyjściem pętli, MMF, złącze światłowodowe LC 500 metrów, w tym nadajnik i odbiornik, używane parami |
|
LNK-M3G-1V1T-20 |
Mini konwerter 3G-SDI na światłowód z Tally i pętlą, SMF, złącze światłowodowe LC 20KM, w tym nadajnik i odbiornik, używane parami |
|
LNK-M3G-1V1D-20 |
Mini konwerter 3G-SDI na światłowód z odwrotnym RS485 i wyjściem pętli, SMF, złącze światłowodowe LC 20KM, w tym nadajnik i odbiornik, używane parami |
|
LNK-M3G-1V1T-40 |
Mini konwerter 3G-SDI na światłowód z Tally i pętlą, SMF, złącze światłowodowe LC 40KM, w tym nadajnik i odbiornik, używane parami |
|
LNK-M3G-1V1D-40 |
Mini konwerter 3G-SDI na światłowód z odwrotnym RS485 i wyjściem pętli, SMF, złącze światłowodowe LC 40KM, w tym nadajnik i odbiornik, używane parami |
