CWDM Duplex Ge SFP Optyczne złącze LC Moduł nadawczo-odbiorczy SX 1470 ~ 1610nm

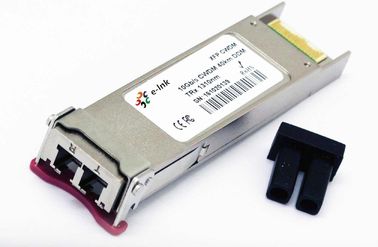

Duży Obraz : CWDM Duplex Ge SFP Optyczne złącze LC Moduł nadawczo-odbiorczy SX 1470 ~ 1610nm

Szczegóły Produktu:

Place of Origin:	Shenzhen, China
Nazwa handlowa:	E-link China
Orzecznictwo:	CE, RoHS, FCC
Model Number:	LNK-XFP-10G-CWDM- 40

Zapłata:

Minimum Order Quantity:	1 piece
Cena:	negotiable
Packaging Details:	10 piece in 1 carton box
Delivery Time:	3-5 working days
Payment Terms:	T/T, Western Union, MoneyGram, Paypal
Supply Ability:	1000000000pcs/Month

Kontakt

Szczegółowy opis produktu

Wavelength:	1470～1610nm	Type:	CWDM EML
Multi protocol:	9.95Gb/s to 11.3Gb/s	30 pin connector:	Support
Power supply voltages:	+3.3V，+5V	Power dissipation:	<3.5W
Podkreślić:	Kompatybilne z cisco kompatybilne z sfp , moduł nadawczo-odbiorczy światłowodu

Moduł nadajnika optycznego SFP oparty o moduł 10FPb / s XFP CWDM dupleksowy LC 1470 ~ 1610nm

Cechy:

Obsługa wielu protokołów od 9.95Gb / s do 11.3Gb / s
Złącze 30-stykowe do podłączenia na gorąco
Zgodność z XFP MSA
Odległość transmisji 40 km od włókna pojedynczego
Nadajnik laserowy CWDM EML.
Złącze Duplex LC
2-przewodowy interfejs do zarządzania i monitorowania diagnostycznego
Interfejs elektryczny XFI z sprzęgiem AC
Napięcia zasilania: + 3.3V, + 5V
Zakres temperatur od 0 ° C do 70 ° C
Rozproszenie mocy: <3,5W
Zgodny z RoHS

Aplikacje:

CWDM Networks
SONET OC-192 / SDH STM-64
10GBASE-ER / EW Ethernet
40 km 10G Fibre Channel

Opis:

E-link "LNK-XFP-10G-CWDM małe formuły 10Gb / s (XFP) są zgodne z obowiązującymi obecnie specyfikacjami dotyczącymi wielostanowego interfejsu XFP (MSA). Przetwornik CWDM EML o wysokiej sprawności i wysokiej jakości czujnik kodu PIN zapewniają wyjątkową wydajność dla aplikacji SONET / SDH i Ethernet o długości do 40 km.

L Absolutne oceny maksymalne

Parametr	Symbol	Min	Max	Jednostka
Temperatura przechowywania	TST	-40	+ 85	℃
Temperatura pracy obudowy	WSKAZÓWKA	0	+70	℃
Napięcie zasilania 1	VCC3	-0,5	+4.0	V
Napięcie zasilania 2	VCC5	-0,5	+6,0	V

L Charakterystyka elektryczna (warunek: T OP = 0 do 70 ° C)

Parametr	Symbol	Min	Typ	Max	Jednostka	Uwaga
Napięcie zasilania 1	Vcc5	4.75		5.25	V
Napięcie zasilania 2	Vcc3	3.13		3.45	V
Prąd zasilania - zasilanie Vcc5	Icc5			250	mama
Prąd zasilania - Vcc3	Icc3			500	mama
Całkowita moc modułu	P			3.5	W
Nadajnik
Impedancja wejściowa impedancji	Rin		100		Ω	1
Różnicowe wejście danych wejściowych	Vin, s	150		820	MV

Nadawanie napięcia wyłączenia	VD	2,0		Vcc	V
Transmit Enable Enable Napięcie	VEN	GND		GND + 0,8	V
Przesyłaj czas blokady	Elegant			100	Ms
Tx Włącz potwierdzenie czasu	Tona			100	Ms
Odbiorca
Różniczkowe wyjście danych	Vout, s	300	500	850	MV
Czas narastania danych wyjściowych	Tr			35	Ps	2
Czas upadku wyjścia danych	Tf			35	Ps	2
Błąd LOS	Błąd VLOS	Vcc -		VccHOST	V	3
Błąd LOS	Błąd VLOS	0,5		VccHOST	V	3
		0,5
LOS Normalny	Norma VLOS	GND		GND + 0,5	V	3
Odrzucenie zasilania	PSR		Patrz Uwaga 4 poniżej			4

Uwaga :

Po wewnętrznym sprzężeniu zwrotnym.
20 - 80%
Loss Of Signal jest otwartym kolektorem, który ma być ściągnięty z rezystorem 4.7k - 10kohm do 3.15 - 3.6V. Logika 0 oznacza normalną pracę; Logika 1 nie wskazuje sygnału.
Na sekcję 2.7.1. W specyfikacji MSFP dla XFP.

L Charakterystyka optyczna (warunek: T OP = 0 do 70 ° C)

Parametr	Symbol	Min	Typ	Max	Jednostka	Nr ref.
Nadajnik
Temat dnia roboczego	b	9.95		11.3	Gb / s
Szybkość błędu	BER			10-12
Moc wyjściowa	Po	-1		+4	DBm	1
Długość fali optycznej	Λ	Λ-6,5		Λ + 6,5	Nm
Współczynnik ekstynkcji optycznej	ER	6			DB
Szerokość spektralna	Δλ			1	Nm
Tryb boczny Współczynnik tłumienia	SMSRmin	30			DB
Czas narastania / spadku (20% ~ 80%)	Tr / Tf			35	Ps
Średnia moc uruchamiania wyłączona	POFF			-30	DBm
Nadajnik
Tłumienie drgań	Txj	Zgodność z każdym standardem
Tłumienie drgań	Txj	Wymagania
		Wymagania
Oko Optyczna Maska			IEEE802.3ae			2
Odbiorca
Temat dnia roboczego	BR	9.95		11.3	Gb / s
Czułość odbiornika	Sen			-16	DBm	2
Maksymalna moc wejściowa	PMAX	0			DBm	2
Długość fali światła optycznego	ΛC	1260		1600	Nm
Odbicie odbiornika	Rrx			-27	DB
LOS De-Assert	LOSD			-17	DBm
LOS Assert	LOSA	-27			DBm
Histereza LOS	LOSH	0,5		5	DB
Uwagi:

Zasilanie optyczne jest uruchamiane w SMF.
Mierzono wzorem testowym PRBS 2 ^-31 -1 przy @ 11,1 Gb / s BER <10 ^-12 .

Przydzielenie pinu:

Diagram liczby i nazwy pinów modułów złącza modułu hosta

Pin Opis:

Kołek	Logika	Symbol	Nazwa / opis	Nr ref.
1		GND	Moduł Ground	1
2		VEE5	Opcjonalnie -5.2 Zasilanie - nie jest wymagane
3	LVTTL-I	Mod-Desel	Moduł De-select; Przytrzymanie niskie pozwala modułowi,
3	LVTTL-I	Mod-Desel	Odpowiada na 2-przewodowe polecenia interfejsu szeregowego
			Odpowiada na 2-przewodowe polecenia interfejsu szeregowego
4	LVTTL-O		Przerwanie (bar); Wskazuje na obecność ważnego stanu	2
4	LVTTL-O	Przerwać	Które można odczytać przez interfejs szeregowy 2-przewodowy	2
		Przerwać	Które można odczytać przez interfejs szeregowy 2-przewodowy
5	LVTTL-I	TX_DIS	Wyłącznik nadajnika; Wyłączono źródło lasera nadajnika
6		VCC5	+5 Zasilanie
7		GND	Moduł Ground	1
8		VCC3	Zasilacz + 3.3V
9		VCC3	Zasilacz + 3.3V
10	LVTTL-I	SCL	Złącze interfejsu szeregowego 2-przewodowego	2
11	LVTTL-	SDA	Linia danych interfejsu szeregowego 2-żyłowego	2
11	I / O	SDA	Linia danych interfejsu szeregowego 2-żyłowego	2
	I / O
12	LVTTL-O	Mod_Abs	Brak modułu; Wskazuje, że moduł nie jest obecny. Uziemiona	2
12	LVTTL-O	Mod_Abs	Moduł.	2
			Moduł.
13	LVTTL-O	Mod_NR	Moduł nie jest gotowy;	2
14	LVTTL-O	RX_LOS	Odbiornik Wskaźnik utraty sygnału	2
15		GND	Moduł Ground	1
16		GND	Moduł Ground	1

17	CML-O	R & D-	Odbiornik odwrócony danych
18	CML-O	RD +	Odbiorca danych nie odwróconych
19		GND	Moduł Ground	1
20		VCC2	+ 1.8V Zasilacz - nie jest wymagany
			Wyłączać; Gdy jest wysoki, umieszcza moduł w małej mocy
			Tryb gotowości i na opadającej krawędzi P_Down inicjuje a
21	LVTTL-I	P_Down / RST	Resetowanie modułu
21	LVTTL-I	P_Down / RST	Nastawić; Opadająca krawędź inicjuje kompletne zresetowanie
			Nastawić; Opadająca krawędź inicjuje kompletne zresetowanie
			Moduł zawierający dwuprzewodowy interfejs szeregowy, równoważny a
			Cykl zasilania.
22		VCC2	+ 1.8V Zasilacz - nie jest wymagany
23		GND	Moduł Ground	1
24	PECL-I	RefCLK +	Zegar referencyjny nie odwrócony, wejście AC połączone z hostem	3
24	PECL-I	RefCLK +	Deska - nie wymagana	3
			Deska - nie wymagana
25	PECL-I	RefCLK-	Wejście odwrócone odniesienia Zegar, AC połączone na płycie głównej	3
25	PECL-I	RefCLK-	- Nie wymagane	3
			- Nie wymagane
26		GND	Moduł Ground	1
27		GND	Moduł Ground	1
28	CML-I	TD-	Transmisja danych wejściowych odwrotnych
29	CML-I	TD +	Nadajnik nieinwertowany wprowadzanie danych
30		GND	Moduł Ground	1

Uwaga

Obwód obwodu modułu jest odizolowany od podłoża modułu w module.

Otwarty kolektor; Powinien być pociągnięty za pomocą 4.7k - 10kΩ na płycie głównej do napięcia pomiędzy 3.15Vand 3.6V.
Wejście zegara odniesienia nie jest wymagane.

Funkcje diagnostyki cyfrowej:

Zgodnie z definicją XFP MSA 1, nadajniki XFP łączności elektronicznej zapewniają cyfrowe funkcje diagnostyczne za pomocą 2-przewodowego interfejsu szeregowego, który umożliwia dostęp w czasie rzeczywistym do następujących parametrów roboczych:

Temperatura nadajnika
Prąd wiązki laserowej
Transmitowana moc optyczna
Odebrana moc optyczna
Napięcie zasilania nadajnika

Zapewnia również wyrafinowany system flag alarmowych i ostrzegawczych, który może być użyty do ostrzegania użytkowników końcowych, gdy określone parametry pracy są poza ustawionym fabrycznie zakresem normalnym.

Informacje o działaniu i diagnostyce są monitorowane i raportowane przez cyfrowy kontroler nadajników (DDTC) wewnątrz nadajnika-odbiornika, który jest dostępny za pośrednictwem 2-przewodowego interfejsu szeregowego. Gdy protokół szeregowy jest aktywny, jest generowany przez hosta sygnał zegara szeregowego (PIN SCL). Dodatnia krawędź zestawia dane z odbiornikiem XFP w te segmenty mapy pamięci, które nie są chronione przed zapisem. Ujemna krawędź synchronizuje dane z nadajnika-odbiornika XFP. Sygnał danych szeregowych (pin SDA) jest dwukierunkowy do przesyłania danych seryjnych. Host używa SDA w połączeniu z SCL, aby oznaczyć początek i koniec aktywacji protokołu szeregowego. Pamięci są zorganizowane w postaci 8-bitowych słów danych, które mogą być adresowane indywidualnie lub kolejno. 2-przewodowy interfejs szeregowy zapewnia sekwencyjny lub przypadkowy dostęp do 8-bitowych parametrów, adresowanych od 000h do maksymalnego adresu pamięci.
