1270 - 1450nm Moduły nadajników optycznych SFP + ER dla przełączników Cisco Duplex LC Connector

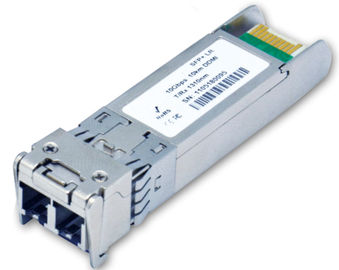

Duży Obraz : 1270 - 1450nm Moduły nadajników optycznych SFP + ER dla przełączników Cisco Duplex LC Connector

Szczegóły Produktu:

Place of Origin:	Shenzhen, China
Nazwa handlowa:	E-link China
Orzecznictwo:	CE, RoHS, FCC
Model Number:	LNK-CSFP-10Gxx-40

Zapłata:

Minimum Order Quantity:	1 piece
Cena:	negotiable
Packaging Details:	1 piece in 1 carton box
Delivery Time:	3-5 working days
Payment Terms:	T/T, Western Union, MoneyGram, Paypal
Supply Ability:	1000000000pcs/Month

Kontakt

Szczegółowy opis produktu

Data Rate:	10Gb/s	CWDM:	Support
Wavelength:	1270~1450nm	Distance:	40km
Connector:	Duplex LC connector	SFF 8472 and IEE802.3ae:	Compliant
Podkreślić:	Sfp dwukierunkowy nadajnik-odbiornik , kompatybilne z cisco komponenty sfp

10Gb / s CWDM 1270 ~ 1450nm 40 km Moduł nadajnika optycznego SFP + ER

Cechy:

Obsługa wielu protokołów od 9.95Gb / s do 11.3Gb / s
Złącze SFP + hot pluggable
Zgodny z SFF 8472 i IEE802.3ae
Odległość transmisji 40 km w trybie pojedynczym

włókno
1270 ~ 1450nm nadajnik CWDM DFB
Odbiornik kodów PIN
Złącze Duplex LC
2-przewodowy interfejs do zarządzania i monitorowania diagnostycznego
Zasilanie napięciem zasilania 3.3V
Zakres temperatury od -5 ° C do 70 ° C
Rozproszenie mocy: <1,5W
Zgodny z RoHS

Aplikacje:

10GBASE-ER / EW Ethernet
40 km 10G Fibre Channel
SONET OC-192 / SDH
CWDM Networks

Opis:

Sieciowe łączniki "LNK-10G SFP + ER dla małych form factor 10Gb / s (SFP +) są zgodne z aktualną specyfikacją SFP + Multi-Source Agreement (MSA). Wysoko wydajny chłodzony przetwornik DFB CWDM 1270-1450nm i odbiornik PIN o wysokiej czułości zapewniają doskonałą wydajność dla aplikacji Ethernet o długości do 40 km.

Moduły SFP + kompatybilne są z SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-ER. Cyfrowe funkcje diagnostyczne są dostępne poprzez 2-przewodowy interfejs szeregowy, jak określono w SFF-8472.

Specyfikacja:

Absolutnie najwyższe oceny

Parametr	Symbol	Min .	Typowy	Max .	Jednostka
Temperatura przechowywania	T _S	-40		+ 85	DO
Temperatura pracy obudowy	T _A	0		70	DO
Maksymalne napięcie zasilania	Vcc	-0,5		4	V
Wilgotność względna	RH	0		85	%

Charakterystyka elektryczna ( T _OP = 0 do 70 ° C, VCC = 3.135 do 3.465 V )

Parametr	Symbol	Min .	Typowy	Max .	Jednostka	Uwaga
Źródło napięcia	Vcc	3.135		3.465	V
Prąd zasilania	Icc			380	mama
Pobór energii	P			1.5	W
Sekcja nadajnika:
Impedancja wejściowa impedancji	R _in		100		Ω	1
Wejście Tx Single Ended Tolerancja napięcia stałego (Ref VeeT)	V	-0.3		4	V
Różnicowe wahania napięcia wejściowego	Vin, s	180		700	MV	2
Nadawanie napięcia wyłączenia	V _D	2		Vcc	V	3
Transmit Enable Enable Napięcie	V _PL	Vee		Vee + 0,8	V
Odbiorca Sekcja:
Pojedyncza Tolerancja napięcia wyjściowego	V	-0.3		4	V
Napięcie różnicowe wyjściowe Rx	Vo	300		850	MV
Rx Czas narastania i upadku	Tr / Tf	30			Ps	4
Błąd LOS	V _{błąd LOS}	2		Vcc _HOST	V	5
LOS Normalny	_Norma V _LOS	Vee		Vee + 0,8	V	5

Uwaga:

Połączono bezpośrednio z kołkami wejściowymi TX. Sprzężenie AC ze szpilki do sterownika laserowego IC.
Na SFF-8431 wersja 3.0
W fazie różnicowej 100 omów.
20% ~ 80%
LOS jest otwartym kolektorem. Powinien być wyciągnięty z 4.7k - 10kΩ na płycie głównej. Normalną operacją jest logika 0; Utrata sygnału to logika 1. Maksymalne napięcie rozciągające wynosi 5,5 V.

Charakterystyka optyczna ( TOP = 0 do 70 ° C, VCC = 3.135 do 3.465 V )

Parametr	Symbol	Min .	Typowy	Max .	Jednostka	Uwaga
Sekcja nadajnika:
Centrum długości fali	Λc	Λ-6,5		Λ + 6,5	Nm
Widmowa szerokość	△ λ			1	Nm
Średnia moc optyczna	Pavg	+0		+5	DBm	1
Laser wyłączony	Poff			-30	DBm
Współczynnik ekstynkcji	ER	3.5			DB
Kara dyspersyjna nadajnika	TDP			3.2	DB	2
Względny Intensywność Hałasu	Rin			-128	DB / Hz	3
Optyczna tolerancja zwrotu powrotu		20			DB
Odbiorca Sekcja:
Centrum długości fali	Λr	1260		1460	Nm
Czułość odbiornika	Sen			-16	DBm	4
Podwyższona czułość (OMA)	Sen _ST			-13	DBm	4
Los Assert	LOS _A	-30		-	DBm
Los De-assert	LOS _D			-17	DBm
Los Hysteresis	LOS _H	0,5			DB
Przeciążać	Sob	0			DBm	5
Odbicie odbiornika	Rrx			-12	DB

Uwaga:

Średnie wartości mocy są jedynie informacyjne, według IEEE802.3ae.
Liczba TWDP wymaga, aby płyta hosta była zgodna z SFF-8431. TWDP jest obliczany przy użyciu kodu Matlab podanego w klauzuli 68.6.6.2 IEEE802.3ae.
Odbicie 12dB.
Warunki testów naprężeń na odbiorniki wg IEEE802.3ae. Test CSRS wymaga, aby płyta główna była zgodna z SFF-8431.
Przeciążenie odbiornika określone w OMA iw najgorszym, pełnym podkreślonym warunku.
