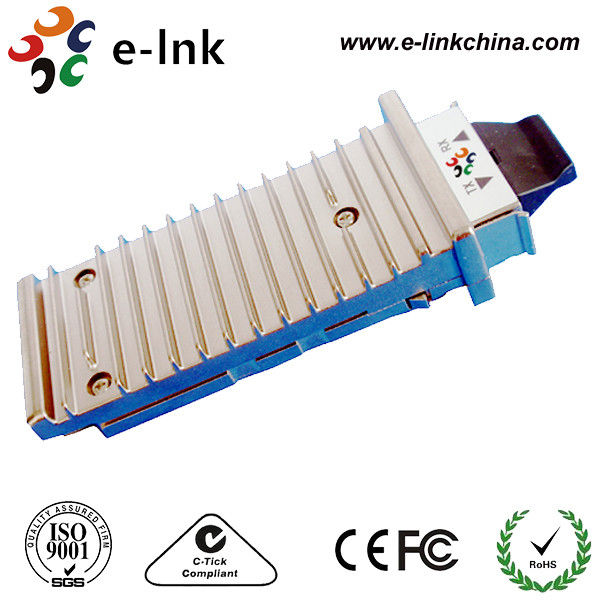

Moduł nadajnika optycznego X2 10GBASE-SR SC 850nm 300 m

cechy

Kompatybilny z X2 MSA Rev2.0b
Obsługa standardu IEEE 802.3ae 10GBASE-SR przy rozdzielczości 10.3125Gbps
Odległość transmisji do 300 m (MMF)
Pionowe laserowe emitowanie powierzchni w jamie ustnej przy 850nm
Złącze SC Duplex
Hot Pluggable 70-PIN Connector z interfejsem elektrycznym XAUI
Zarządzanie i sterowanie poprzez interfejs MDIO 2-przewodowy
Zasilanie: + 3.3V, APS (+ 1.2V)
Diagnostyczne monitorowanie optyki
Zakres temperatur: 0 ~ 70 ° C
Kompatybilność z ROHS6

Aplikacje

Przełączniki Ethernetowe i routery 10GE
Rdzenie 10GE
Magazyn 10GE
Inny 10Gbps Ethernet Transmission System

Absolutnie najwyższe oceny

Parametr	Symbol	Min	Max	Jednostka	Nr ref.
Zakres temperatury przechowywania w otoczeniu		-40	+ 85	DO	Bez kondensacji
Zasilacz Zakres temperatur		0	+70	DO	Bez kondensacji
Adaptacyjny zasilacz (APS)	Vapsense	0	1.5	V	Napięcie @ Pin APS Sense
Zakres napięcia zasilającego @ 3.3V	Vcc3	-0,5	4.0	V

Naprężenie przekraczające maksymalne wartości może spowodować trwałe uszkodzenie. Specyfikacje urządzenia są gwarantowane tylko w zalecanych warunkach pracy.

Warunki pracy

Parametr	Symbol	Min	Typowy	Max	Jednostka
Temperatura pracy obudowy	Tc	0		+70	DO
Napięcie zasilania	V _CC3	3.14	3.3	3.47	V
Napięcie zasilania	V _APS	1.152	1.2	1.248	V
Rozpraszanie mocy	PD		1.7	2.4	W

Charakterystyka przetwornika

Parametr	Symbol	Min.	Typ.	Max.	Jednostka	Uwaga
Zakres pracy				300	M
Temat dnia roboczego			10.3125		Gb / s
Średnia moc optyczna	Po	-6.5		-1	DBm
Długość fali środka wejścia	Λ	840	850	860	Nm
Szerokość spektralna	Δλ		0,4	0,45	DB
Współczynnik ekstynkcji	ER	3.5
Współczynnik modulacji optycznej	OMA	525			ΜW
Kara w nadajniku i dyspersji	TDP			3.2	DB

Charakterystyka odbiornika

Parametr	Symbol	Min.	Typ.	Max.	Jednostka	Uwaga
Temat dnia roboczego			10.3125		Gb / s
Średnia moc odbiornika	Po	-9,9		-1,0	DBm
Czułość w OMA	OMA0			-11.1	DBm	1
Podwyższona czułość w OMA	OMAst			-7,5	DBm

Uwaga :

1. Pomiar przy 10,3125 Gb / s, bez ramki PRBS2 ^ 31-1, NRZ

Charakterystyki we / wy XAUI

Parametr	Symbol	Min.	Typ.	Max.	Jednostka	Uwaga
Data Rate XAUI	DR		3.125		Gb / s
Tolerancja prędkości transmisji XAUI		-100		+100	Ppm	Tolerancja względna
Różnicowe napięcie wejściowe		220		1600	Mv	Sygnał wejściowy kodowany 8B / 10B
Różnicowe napięcie wyjściowe		800		1600	MVp-p	RLOAD = 100Ω ± 5%
Impedancja wejściowa różnicowa		80	100	120	Ω
Całkowity jitter wyjścia	TJXAUI			0,35	UI	Brak wyrównywania
Całkowity Deterministic Jitter wyjścia	DJXUUI			0,17	UI	Brak wyrównywania

Specyfikacja sygnału - elektryczna

Parametr	Symbol	Min	Typ	Max	Jednostki
1.2 V CMOS
Wejście wysokiego napięcia	VIL (MAX)	-	-	0,36	V
Niskie napięcie wejściowe	VIH (MIN)	0,84	-	1,25	V
Pojemność		-	-	320	PF
Pociągnij opór	Rpull	4,7 tys	10k	22k	om
MDIO I / O
Niskie napięcie wyjściowe	VOL	-0.3	-	0,2	V
Niskie natężenie wyjściowe	IOL	-	-	4	mama
Wejście wysokiego napięcia	VIH	0,84	-	1.5	V
Niskie napięcie wejściowe	VIL	-0.3	-	0,36	V
Napięcie zasilania wyciąganego	VPULL	1.14	1.2	1.26
Pojemność wejściowa	CIN	-	-	10	Pf
Pojemność ładunkowa	GRUDKA	-	-	470	Pf
Odporność na odrywanie zewnętrzne	EPULL	200	-	-	Om

Definicje pinów

Pin No.	Nazwa	Reż	Funkcjonować	Uwagi
1	GND		Masa elektryczna	1
2	GND		Masa elektryczna	1
3	GND		Masa elektryczna	1
4	5,0 V		Moc	2
5	3.3V		Moc	2
6	3.3V		Moc	2
7	APS = 1,2 V		Adaptacyjne zasilanie	2
8	APS = 1,2 V		Adaptacyjne zasilanie	2
9	LASI		Open Drain Kompatybilny 10K-22K rozciągają się na gospodarza. Logic High: Normalna operacja Niska logika: stwierdzono, że LASI	3
10	NASTAWIĆ	ja	Open Drain kompatybilny. 10-22K pull-up na transceiverze Wysokość logiczna = normalna operacja Logic low = Zresetuj Minimalny czas zresetowania resetowania 1 ms	3
11	VEND SPECIFIC		Specyficzny numer dostawcy. Nie pozostawiaj połączenia, gdy nie jest używany.	6
12	TX ON / OFF	ja	Open Drain kompatybilny. 10-22K pull-up na transceiverze Logika wysoka = Nadajnik włączony (zdolny) Logic low = Nadajnik jest wyłączony (zawsze)	3
13	ZAREZERWOWANY		Zarezerwowany	3
14	MOD DETECT	O	Pociągnięty moduł wewnętrzny o niskiej zawartości wewnętrznej przez 1k
15	VEND SPECIFIC		Specyficzny numer dostawcy. Nie pozostawiaj połączenia, gdy nie jest używany.	6
16	VEND SPECIFIC		Specyficzny numer dostawcy. Nie pozostawiaj połączenia, gdy nie jest używany.	6
17	MDIO	I / O	Dane zarządzania IO	3, 4
18	MDC	ja	Zegar danych zarządzania	3, 4
19	PRTAD4	ja	Adres portu Bit 4 (niski = 0)	3
20	PRTAD3	ja	Adres portu Bit 3 (niski = 0)	3
21	PRTAD2	ja	Adres portu Bit 2 (niski = 0)	3
22	PRTAD1	ja	Adres portu Bit 1 (Niski = 0)	3
23	PRTAD0	ja	Adres portu Bit 0 (Niski = 0)	3
24	VEND SPECIFIC		Specyficzny numer dostawcy. Nie pozostawiaj połączenia, gdy nie jest używany.	6
25	APS SET		Wprowadzenie opinii do APS
26	ZAREZERWOWANY		Zarezerwowana do użytku w fotodiodzie Avalanche.	6
27	APS SENSE		Połączenie APS Sense
28	APS = 1,2 V		Adaptacyjne zasilanie	2
29	APS = 1,2 V		Adaptacyjne zasilanie	2
30	3.3V		Moc	2
31	3.3V		Moc	2
32	5,0 V		Moc	2
33	GND		Masa elektryczna	1
34	GND		Masa elektryczna	1
35	GND		Masa elektryczna	1
36	GND		Masa elektryczna	1
37	GND		Masa elektryczna	1
38	ZAREZERWOWANY		Zarezerwowany
39	ZAREZERWOWANY		Zarezerwowany
40	GND		Masa elektryczna	1
41	RX LANE0 +	O	Moduł wyjścia XAUI Lane 0+	5
42	RX LANE0-	O	Moduł wyjścia XAUI Lane 0-	5
43	GND		Masa elektryczna	1
44	RX LANE1 +	O	Moduł wyjścia XAUI Lane 1+	5
45	RX LANE1-	O	Moduł wyjścia XAUI Lane 1-	5
46	GND		Masa elektryczna	1
47	RX LANE2 +	O	Moduł wyjścia XAUI Lane 2+	5
48	RX LANE2-	O	Moduł wyjścia XAUI Lane 2-	5
49	GND		Masa elektryczna	1
50	RX LANE3 +	O	Moduł wyjścia XAUI Lane 3+	5
51	RX LANE3-	O	Moduł wyjścia XAUI Lane 3-	5
52	GND		Masa elektryczna	1
53	GND		Masa elektryczna	1
54	GND		Masa elektryczna	1
55	TX LANE0 +	ja	Wejście modułu XAUI Lane 0+	5
56	TX LANE0-	ja	Moduł Wejście XAUI Lane 0-	5
57	GND		Masa elektryczna	1
58	TX LANE1 +	ja	Wejście modułu XAUI Lane 1+	5
59	TX LANE1-	ja	Moduł Wejście XAUI Lane 1-	5
60	GND		Masa elektryczna	1
61	TX LANE2 +	ja	Wejście modułu XAUI Lane 2+	5
62	TX LANE2-	ja	Moduł Wejście XAUI Lane 2-	5
63	GND		Masa elektryczna	1
64	TX LANE3 +	ja	Wejście modułu XAUI Lane 3+	5
65	TX LANE3-	ja	Moduł Wejście XAUI Lane 3-	5
66	GND		Masa elektryczna	1
67	ZAREZERWOWANY		Zarezerwowany
68	ZAREZERWOWANY		Zarezerwowany
69	GND		Masa elektryczna	1
70	GND		Masa elektryczna	1

Uwagi:

1) Połączenia uziemienia są wspólne dla TX i RX.

2) Wszystkie złącza styków są znamionowe 0,5A.

3) Kompatybilność z układem CMOS 1.2V.

4) Harmonogram MDIO i MDC musi być zgodny z normą IEEE802.3ae, klauzulą 45.3

5) Charakterystyka wyjścia XAUI powinna odpowiadać klauzuli 47 IEEE802.3ae.

6) Nadajniki będą zgodne ze standardem MSA, jeśli na specyficznych szpilkach dostawcy nie są obecne żadne sygnały.
