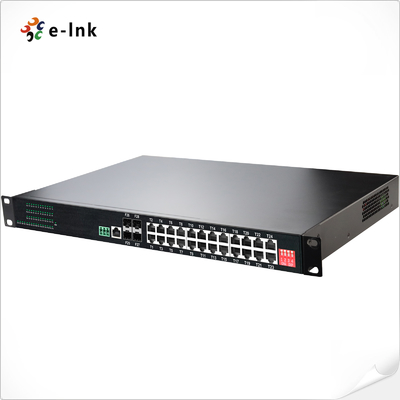

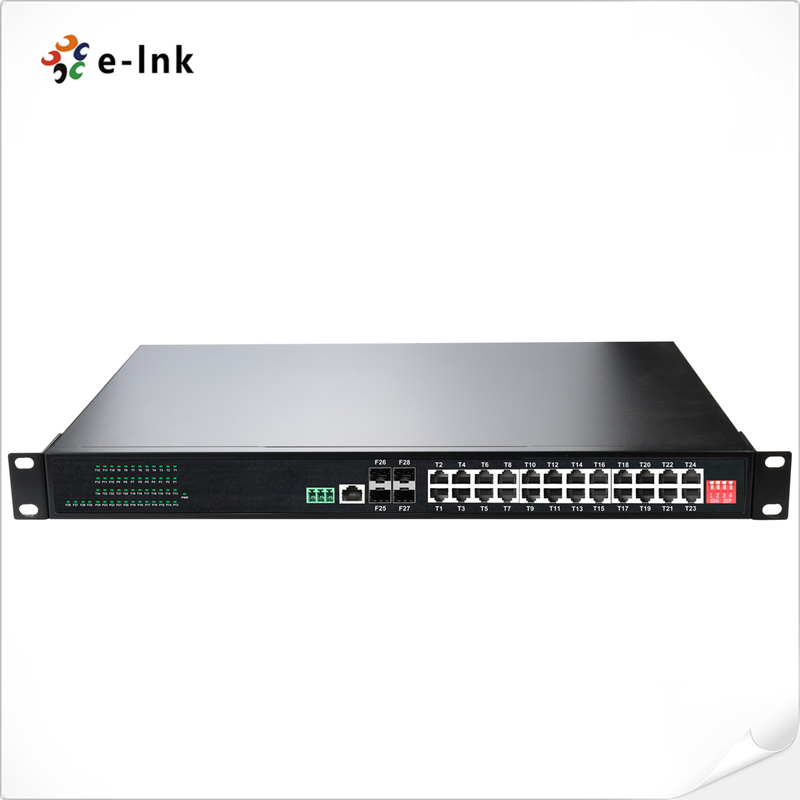

Przemysłowy L2+ Rackmount 24-portowy 10/100/1000T + 4-portowy 1000X SFP Zarządzalny przełącznik Ethernet
Przegląd przemysłowego zarządzalnego przełącznika Ethernet
Przełącznik ETH-IMC2424M Seria to wytrzymały, zarządzalny L2+, przełącznik Ethernet do montażu w szafie rack z
24 portami 10/100/1000Base-T RJ45 i 4x gniazdami światłowodowymi 1000Base-X SFP. Zaprojektowany
dla środowisk przemysłowych, ETH-IMC2424M zapewnia niezawodną integrację sieci,
elastyczną łączność światłowodową (single-mode i multi-mode) oraz zaawansowane możliwości zarządzania.
Jego wzmocniona konstrukcja i wdrażanie typu plug-and-play sprawiają, że jest idealny do łączenia urządzeń sieciowych
takich jak kamery IP i bezprzewodowe punkty dostępowe w trudnych warunkach i odległych lokalizacjach.
Cechy przemysłowego zarządzalnego przełącznika Ethernet
►Wyposażony w 24×10/100/1000Base-T porty RJ45 i 4×1000Base-X gniazda SFP
►Porty RJ45 obsługują 10/100/1000 Mb/s full/half-duplex, auto-negocjację i Auto MDI/MDIX
►Port zarządzania USB-C dla łatwej konfiguracji, eliminując potrzebę dostępu szeregowego RS232
►Obsługuje 10K Jumbo Frames dla wydajnego transferu danych o dużej objętości
►Zgodny z IEEE 802.3az Energy Efficient Ethernet (EEE)
►Wytrzymała obudowa aluminiowa z klasą IP40 dla trwałości w wymagających środowiskach
►Kompatybilny z instalacją w szafie rack 1U 19” dla elastycznego wdrażania
►Szeroki zakres temperatur pracy: -40°C do 85°C (-40°F do 185°F)
Przemysłowe zarządzalne przełączniki Ethernet Indeksy techniczne
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Przód & FiltrowanieSzybkość: 14,880pps (10 Mb/s)
|
148,800pps (100 Mb/s)
|
|
1,488,000pps (1000 Mb/s)
|
|
Pamięć bufora pakietów:
|
|
12M bitów
|
Typ przetwarzania:
|
|
Store-and-Forward
|
Przepustowość płyty głównej
|
|
110 Gb/s
|
Maksymalna długość pakietu:
|
|
10K bajtów Jumbo Frame
|
Rozmiar tabeli adresów:
|
|
8K
|
Adresy MAC Interfejs
|
|
Złącze:
|
|
24 x RJ45
|
R
|
|
S485: 1
|
x USB-C (do zarządzania) Port optyczny:
|
|
4
|
x 1000Base-X SFP USB
|
|
-C:1
|
x USB-C (do zarządzania) Interfejs szeregowy RS485 (opcjonalnie)
|
|
Interfejs fizyczny
|
|
Przemysłowy standardowy 3-pinowy zacisk śrubowy
|
Typ danych
|
|
1Ch RS485 Dwukierunkowy
|
Sygnały RS-485
|
|
Dane+, Dane-, GND
|
Odległość linii portu szeregowego (miedź)
|
|
1000 metrów
|
Szybkość transmisji
|
|
0 ~ 800 kb/s
|
Środowisko
|
|
Temperatura pracy:-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
Zasilanie wejściowe:
|
|
12~48
|
|
VDC
|
,Zasilanie redundantne (6-pinowy blok zacisków)usługi konserwacji i odbioru Maks. 15 W
|
|
Ochrona:
|
Przeciążenie wejścia zasilania:
|
|
Automatyczne resetowanie
|
|
Odwrócona polaryzacja:
|
Obecny
|
|
DI
|
P Przełącznik
|
|
4-cyfrowy przełącznik DIP funkcja
|
|
DIPFunkcjaUstawienia
|
SW 1
|
VLAN
|
WŁ. - Włączone
|
|
WYŁ. - Wyłączone
|
obsługa QINQ, Double VLAN,
|
Zarezerwowane
|
WŁ. - Zarezerwowane
|
|
WYŁ. - Wyłączone
|
SW 3
|
Zarezerwowane
|
WŁ. - Zarezerwowane
|
|
WYŁ. - Zarezerwowane
|
Wskaźniki LED:
|
PWR:
|
Stan zasilania
|
|
WYŁ. - Zarezerwowane
|
Wskaźniki LED:
|
PWR:
|
Stan zasilania
|
|
Ethernet (na port):
|
|
Łącze/Aktywność
|
Światłowód
|
|
:
|
Port Gigabit SFP: F25~F28
|
|
Wymiary (dł. x szer. x wys.):440 mm x 300 mm x 45 mm
|
Waga:
|
|
3,5 kg
|
Obudowa:
|
|
Aluminium
|
Obudowa
|
|
Opcje montażu:
|
Montaż w szafie rack Funkcje oprogramowania
|
|
Protokoły redundancji
|
Obsługa STP/RSTP/MSTP/ERPSv2, agregacja łączy
|
|
Obsługa multicast
|
|
Obsługa IGMP Snooping V1/V2/V3
|
,
|
|
obsługa GMRP, GVMP,802.1Q
|
VLANusługi konserwacji i odbioru,
|
|
obsługa QINQ, Double VLAN,
|
Zarządzanie czasemusługi konserwacji i odbioruQOS
|
|
Przekierowanie oparte na przepływie
|
Ograniczanie szybkości oparte na przepływie
|
|
Filtrowanie pakietów oparte na przepływie
|
8*Kolejki wyjściowe każdego portu 802.1p/DSCP mapowanie priorytetów
Diff-Serv QoS, Priority Mark/Remark
Algorytm planowania kolejki (SP, WRR, SP+WRR)
ACL
Wydawanie ACL oparte na porcie
ACL w oparciu o port i VLAN
|
|
Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości.
|
Zapewnij ACL w oparciu o MAC, adres MAC docelowy, IP źródłowe, IP docelowe, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP i VLAN itp.
Konserwacja diagnostyczna
Obsługa port mirroring, Syslog, Ping
Funkcja zarządzania
|
|
Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT
|
Zarządzanie alarmami
|
|
Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP
|
Bezpieczeństwo
|
|
Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Obsługa DHCP Snooping, opcja 82
|
|
,
|
dostęp zabezpieczeń 802.1X,
Obsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL,usługi konserwacji i odbioru,
filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, ograniczenie prędkości wiadomości ARP
Zaawansowane funkcje warstwy 2+usługi konserwacji i odbioruTrasa statyczna
|
|
Aprobaty regulacyjne
|
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasa A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Przepięcie)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Przemysłowe zarządzalne przełączniki Ethernet Informacje dotyczące zamawiania
|
|
Model
|
|
Opis
|
ETH-IMC2424M
|
Przemysłowy L2+ Rackmount 24-portowy 10/100/1000T + 4-portowy 1000X SFP Zarządzalny przełącznik Ethernet
|
Opcje SFP
|
|
► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP
|
► Moduł SFP należy zakupić osobno.
|
|
Opcje montażu
|
► Instalacja w szafie rack
|
|
Opcje zasilania
|
|
► Przemysłowy zasilacz. Otwarty przewód do listwy zaciskowej.
|
► Zasilacz należy zakupić osobno.
|
|
Zastosowanie przemysłowego zarządzalnego przełącznika Ethernet
|
