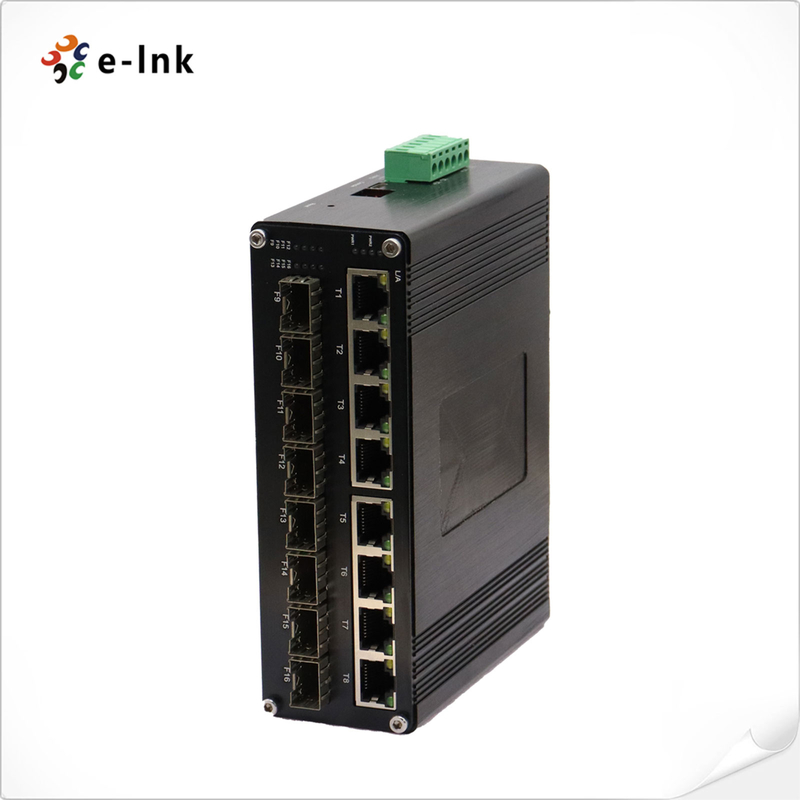

Przemysłowy L2+ 8-port 10/100/1000T +8- Port 1000X SFPZarządzany przełącznik Ethernet
Przegląd przełącznika Ethernet zarządzanego przez przemysł
W sprawieLNK-IMC808GMseria jest wytrzymała,Przełącznik Ethernet zarządzany L2+z 8x 10/100/1000Base-T RJ45
Zapewnia wysoką niezawodność w warunkach trudnych.
i bezproblemowej integracji zKamery IP i WAPOferuje również elastyczną łączność światłowodową.
Jest idealny do rozszerzania sieci między odległymi lokalizacjami
i oferuje zaawansowane zarządzanie i wdrażanie plug-and-play.
Funkcje przełącznika Ethernet zarządzanego przemysłowo
/Wsparcie8×10/100/1000Baza-T RJ45porty +8×1000Base-X SFPautomaty
/Wsparcie portów RJ4510/100/1000Mbps pełny/półdupleks, automatyczne negocjacje i Auto MDI/MDIX
/Port zarządzania USB-Cdo łatwej konfiguracji, eliminując potrzebę seryjnego dostępu RS232
/Wsparcie9K Jumbo Framesw celu poprawy wydajności transmisji danych
/Zgodne zIEEE 802.3az Energooszczędny Ethernet (EEE)
/ZwierzętaObudowa aluminiowa o klasyfikacji IP40dla trwałości
/ElastycznyInstalacja kolei DINdla środowisk przemysłowych
/Szeroki zakres temperatury pracy:-40°C do 80°C (-40°F do 176°F)
Indeksy techniczne przełączników Ethernet zarządzanych przemysłowo
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Drzewo rozciągania
|
|
Do przodu&FiltrWydanie Stawka:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Pamięć pakietów buforowych:
|
2.75M bitów
|
|
Rodzaj przetwarzania:
|
Przechowywanie i przekazywanie
|
|
Szerokość pasma tła
|
64Gbit/s
|
|
Maksymalna długość pakietu:
|
16K bajty Jumbo Frame
|
|
Wielkość tabeli adresowej:
|
16K Adresy MAC
|
|
Interfejs
|
|
Złącze:
|
8 x RJ45
|
|
Port optyczny:
|
8 x 1000Baza-X SFP
|
|
USB- C:
|
1 x USB-C (do zarządzania)
|
|
Interfejs seryjny RS485 (opcjonalny)
|
|
Interfejs fizyczny
|
Standardowy przemysłowy końcowy z śrubokrętem o 3 szpice
|
|
Rodzaj danych
|
1Ch RS485 Dwóch kierunków
|
|
Sygnały RS-485
|
Data+, Data-, GND
|
|
Odległość linii seryjnej portu (miedź)
|
1000 metrów
|
|
Stawka Baud
|
0 ~ 800 kbps
|
|
Środowiskontal
|
|
Temperatura pracy:
|
-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Względna wilgotność:
|
5% do 95% nie kondensujące
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
|
Moc wejściowa:
|
12 ~57VDC, Pojemność niepotrzebna (6-pin Terminal Block)
|
|
Zużycie energii:
|
8W Max.
|
|
Ochrona:
|
|
Przesyłka mocy:
|
Automatyczne przywracanie
|
|
Odwrotna polarność:
|
Obecne
|
|
DIP Przełącznik
|
|
4-cyfrowy przełącznik DIPfunkcjaWymagania
|
DIP
|
Funkcja
|
Ustawienia
|
|
SW 1
|
WLAN
|
Włączone
|
OFF - Niepełnosprawny
|
|
SW 2
|
Zarządzanie pierścieniem
|
Włączone
|
OFF - Niepełnosprawny
|
|
SW 3
|
Z zastrzeżeniem
|
ON - Zastrzeżone
|
OFF - zastrzeżone
|
|
SW 4
|
Z zastrzeżeniem
|
ON - Zastrzeżone
|
OFF - zastrzeżone
|
|
Wskaźniki LED:
|
|
Moc:
|
Status mocy
|
|
Ethernet (na port):
|
Związek/Działalność
|
|
Włókna:
|
Gigabit port SFP: F9~F14
|
|
Wymiary (WxDxH):
|
149 x114 x50 mm
|
|
Poziom:
|
0.65Kilogramowo
|
|
Obudowa:
|
Aluminiowe Sprawa
|
|
Opcje montażu:
|
Wstawienie DIN-Rail
|
|
Funkcje oprogramowania
|
|
Protokoły dotyczące zwolnień
|
Wspieranie STP/RSTP/MSTP/ERPSv2, Agregacja połączeń
|
|
Wsparcie wielokrotnego przesyłu
|
Wsparcie IGMP Snooping V1/V2/V3,wspieranie GMRP, GVMP,802.1Q
|
|
WLAN
|
Wspieranie IEEE 802.1Q 4K VLAN,obsługa QINQ, podwójnej sieci VLAN,
|
|
Zarządzanie czasem
|
SNTP
|
|
QOS
|
Przesunięcie oparte na przepływie
Ograniczenie stopy procentowej w oparciu o przepływy
Filtrowanie pakietów oparte na przepływie
8*Kotki wyjściowe każdego portu 802.1p/DSCP priorytetowego
Wartość obsługi różnorodności, znak priorytetu/uwaga
Algorytm planowania kolejki (SP, WRR, SP+WRR)
|
|
ACL
|
ACL emitowane w porcie
ACL oparte na portach i VLAN
Filtrowanie pakietów L2 do L4, dopasowanie pierwszych 80 bajtów wiadomości.
Zapewnienie ACL opartego na MAC, adresie MAC docelowym, źródle IP, docelowym IP, typie protokołu IP, porcie TCP/UDP, zakresie portów TCP/UDP i VLAN itp.
|
|
Utrzymanie diagnostyczne
|
Wspieranie odzwierciedlania portu, Syslog, Ping
|
|
Funkcja zarządzania
|
Wsparcie dla CLI, WEB, SNMPv1/v2/v3, serwera Telnet do zarządzania, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Zarządzanie alarmami
|
Wynik alarmu z przekaźnikiem w jedną stronę, RMON, TRAP
|
|
Ochrona
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA i RADIUS, SSH2.0
Wspieranie śledzenia DHCP, opcja 82,802.1X dostęp do zabezpieczeń,
Wsparcie zarządzania hierarchicznym użytkownika, listy kontroli dostępu ACL,
Wspieranie DDOS,filtrowanie / wiązanie MAC oparte na portach, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP
|
|
Funkcje Advanced Layer 2+
|
Zarządzanie IPv4/IPv6
Trasa statyczna
|
|
Zatwierdzenia regulacyjne
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, klasa A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Wzrost)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informacje dotyczące zamówienia przełącznika Ethernet zarządzanego przez przemysł
|
Model
|
Opis
|
|
LNK- IMC808GM
|
Przemysłowy L2+ 8-port 10/100/1000T +8- Port 1000X SFP Zarządzany przełącznik Ethernet
|
|
Opcje SFP
|
Wybór opcji SFP. Wybierz opcję SFP na stronie opcji SFP
|
|
Moduł SFP należy zakupić oddzielnie.
|
|
Opcje montażu
|
► Default DIN-Rail Bracket installed
|
|
Opcje zasilania
|
Wyposażenie DIN-Rail.
|
|
Zaopatrzenie w prąd należy zakupić oddzielnie.
|
