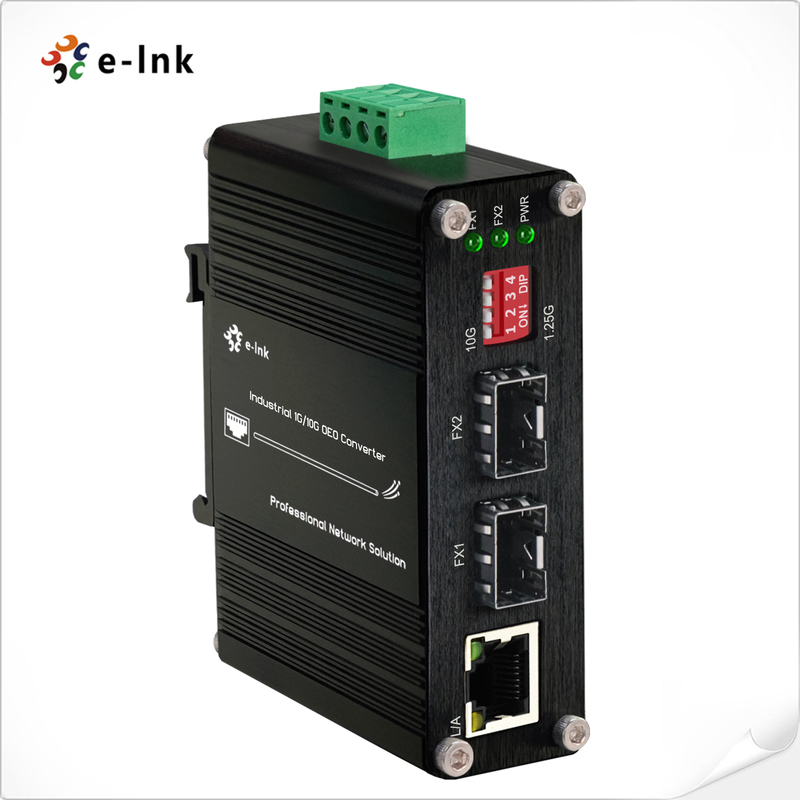

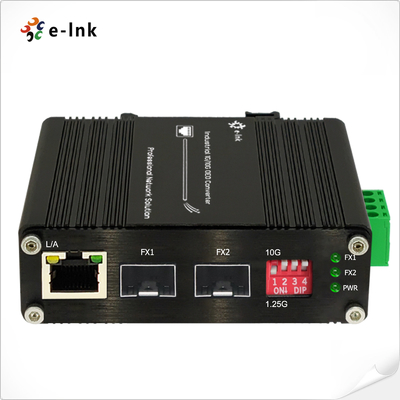

Przemysłowy konwerter OEO SFP+ do SFP+ 1G/10G (Repeater 3R) z funkcją konwertera mediów Ethernet 1G
Przemysłowy Przegląd konwertera OEO
Seria ETH-IMC2402-OEO to przemysłowy konwerter optyczno-elektryczno-optyczny (OEO) 10G
przeznaczony do rozbudowy sieci światłowodowych w trudnych warunkach. Działa niezawodnie w ekstremalnych
temperaturach od -40°C do 80°C, urządzenie to funkcjonuje jako wysokowydajny konwerter mediów,
repeater lub regenerator sygnału do transmisji na duże odległości do 120 km. To wszechstronne urządzenie obsługuje
wiele protokołów 10G, w tym 10G Ethernet, SDH/SONET STM-64/OC-192 i 10G Fiber Channel.
Dzięki temu idealnie nadaje się do szkieletów sieci w aplikacjach SAN, LAN i MAN. ETH-IMC2402-OEO
oferuje elastyczną konwersję długości fali optycznej (1310 nm, 1550 nm, CWDM i DWDM) i oferuje
zarówno konwersję mediów światłowód-światłowód i światłowód-miedź (1 Gbps). Posiada również funkcję pętli zwrotnej
do zaawansowanej diagnostyki. Zaprojektowany dla krytycznej infrastruktury w centrach danych, pomieszczeniach telekomunikacyjnych
i ustawieniach przemysłowych, ETH-IMC2402-OEO zapewnia stabilną transmisję danych na duże odległości
w trudnych warunkach.
Cechy przemysłowego konwertera OEO
► Przezroczysty transport z bardzo małym opóźnieniem dla płynnego przesyłania danych
► Funkcja 3R (Regeneracja, Kształtowanie, Re-timing) dla niezawodnego wzmocnienia sygnału
► Możliwość podłączania podczas pracy z pełnym wyświetlaczem LED dla łatwej instalacji i monitorowania
► Obsługuje długości fal DWDM/CWDM przepisane przez ITU ze zintegrowaną funkcją DDM (Digital Diagnostics Monitoring)
► Pętla zwrotna i Jumbo Frame obsługa elastycznych konfiguracji sieci
► Przełącznik DIP dla łatwego wyboru między prędkościami transmisji danych światłowodowych 1,25G i 10G
► Wszechstronne działanie jako konwerter mediów Ethernet 1G w przypadku użycia z Ethernetem
► Wytrzymała aluminiowa obudowa IP40 dla ochrony w środowiskach przemysłowych
► Elastyczne opcje montażu: instalacja na szynie DIN lub na ścianie
► Zakres temperatur pracy: od -40°C do 80°C (od -40°F do 176°F) do użytku w ekstremalnych warunkach
Przemysłowy Konwerter OEO Indeksy techniczne
|
Dane wydajności
|
Indeksy techniczne
|
|
Funkcja sprzętu
|
Repeater 3R
|
|
Prędkość transmisji
|
10G: 8,5 Gb/s-11,7 Gb/s
|
|
Protokoły
|
8,5G Fiber Channel
SONET OC-192, SDH STM-64 (9,95 Gb/s)
10G WAN (10 Gb/s)
10G LAN (10,31 Gb/s)
OTN OTU-2 (G.709) (10,70 Gb/s)
10G LAN z kodowaniem FEC 255/237 (11,09 Gb/s)
10G Fiber Channel (11,32 Gb/s)
10G POS
|
|
Typ interfejsu
|
SFP+ do SFP+
|
|
Odległość transmisji
|
Moduł SFP+: do 80 km
|
|
Maksymalny pakiet
Szybkość przesyłania
|
14 880 950/S
|
|
Temperatura pracy
|
od -40°C do 80°C (od -40°F do 176°F)
|
|
Temperatura przechowywania
|
od -40°C do 85°C (od -40°F do 185°F)
|
|
Wilgotność względna
|
od 5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Especyfikacje konwertera mediów thernet
|
|
Standardy
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Kontrola przepływu dupleksu
|
|
Tryb pracy
|
10/100/1000BASE-T do 1000BASE-SX/LX
|
|
Typ portu
|
SFP do RJ45
|
|
Kable sieciowe
|
Skrętka
10BASE-T: 2-parowa UTP kat. 3,4,5, do 100 m
100BASE-TX: 2-parowa UTP kat. 5, do 100 m
1000BASE-T: 4-parowa STP kat. 5 do 100 m
Kabel światłowodowy
1000BASE-SX:
50/125μm lub 62,5/125μm wielomodowy kabel światłowodowy, do 220/550m/2km.
1000BASE-LX:
9/125μm kabel jednomodowy, zapewniający dużą odległość dla 10/20/40/80/120 km (różni się w zależności od modułu SFP)
|
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe
|
12~48VDCzdalne wsparcie techniczne Zasilanie nadmiarowe (6-pinowa listwa zaciskowa)
|
|
Pobór mocy
|
8W Max
|
|
Ochrona
|
|
Przeciążenie wejścia zasilania
|
Automatyczne resetowanie
|
|
Odwrócona polaryzacja
|
Obecny
|
|
DIP Przełącznik
|
|
4-cyfrowy przełącznik DIP funkcjaDIP
|
Funkcja
|
Ustawienia
|
SW 1
|
|
1,25G/10G
|
WŁ. - 1,25~8,5G
|
WYŁ. - 10,3G lub 14,025G
|
SW 2
|
|
Zarezerwowane
|
Wskaźniki LED:
|
WYŁ. -
|
Zarezerwowane Wskaźniki LED:
|
|
Zarezerwowane
|
Wskaźniki LED:
|
WYŁ. -
|
Zarezerwowane Wskaźniki LED:
|
|
Zarezerwowane
|
Wskaźniki LED:
|
WYŁ. -
|
Zarezerwowane Wskaźniki LED:
|
|
PWR
|
|
Stan zasilania
|
F
|
|
X2Port SFP
|
-2F
|
|
X2Port SFP
|
-2L
|
|
/ATP LINK/ACT
|
Wymiary (szer. x gł. x wys.)
|
|
95 x 70 x 30 mm
|
Waga
|
|
0,2
|
5KgObudowa
|
|
Aluminium
|
Obudowa Opcje montażu:
|
|
Montaż na szynie DIN
|
Aprobaty regulacyjne
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasa A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Przepięcie)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informacje dotyczące zamawiania przemysłowego konwertera OEO
|
Model
|
Opis
|
ETH-IMC2402-OEO
|
|
Przemysłowy konwerter OEO SFP+ do SFP+ 1G/10G (Repeater 3R) z 1
|
GFunkcja konwertera mediów Ethernet Opcje SFP
|
|
► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP
|
► Moduł SFP należy zakupić osobno.
|
|
Opcje montażu
|
|
► Domyślny wspornik na szynę DIN zainstalowany
|
Opcje zasilania
|
|
► Zasilacz na szynę DIN. Otwarty przewód do listwy zaciskowej.
|
► Zasilacz należy zakupić osobno.
|
|
Zastosowanie przemysłowego konwertera OEO
|
Zastosowanie 1 (konwerter 1G/10G OEO):
Zastosowanie 2 (Funkcja jako konwerter mediów światłowód-miedź):
Polityka posprzedażna i gwarancyjna
Składa się z
obsługi klienta online i telefonicznej obsługi klienta, zapewniając konsultacje dotyczące produktów,zdalne wsparcie techniczne
, usługi konserwacji i odbioru.Polityka serwisowa
: Trzymiesięczna wymiana i trzyletnia gwarancja.Wymiana
: W ciągu trzech miesięcy od zakupu serii produktów, po przetestowaniu awarii produktuprzez techników i uszkodzeń spowodowanych przez katastrofy nienaturalne, kupujący może bezpośrednio
udać się do punktu zakupu, aby wymienić ten sam typ produktów. Lub produkt o porównywalnej wydajności.
Jeśli w teście produktu nie ma problemu, oryginalna próbka zostanie zwrócona.
Gwarancja
: Uszkodzenia spowodowane przez katastrofy nienaturalne, bezpłatny okres gwarancji naszej firmy wynosi 1 rok.[Następujące okoliczności nie wchodzą w zakres wymiany i bezpłatnej konserwacji]
1. Uszkodzenia spowodowane eksploatacją i konserwacją niezgodną z instrukcjami zawartymi w instrukcji produktu.
2. Uszkodzenia spowodowane czynnikami ludzkimi, takimi jak nieodpowiednie napięcie wejściowe, pobór wody i uszkodzenia.
3. Uszkodzenia produktów spowodowane klęskami żywiołowymi, takimi jak pioruny, trzęsienia ziemi, pożary itp.
3. Nieautoryzowana zmiana ustawień wewnętrznych lub naprawa bez zgody firmy.
4. Produkty wykraczające poza zakres bezpłatnej konserwacji.
5. Uszkodzenia spowodowane transportem, załadunkiem i rozładunkiem podczas napraw wysłanych przez klientów.
6. Kod kreskowy produktu lub model na karcie gwarancyjnej produktu nie jest zgodny z samym produktem.
7. Awaria lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projekt, technologia, produkcja i jakość.
