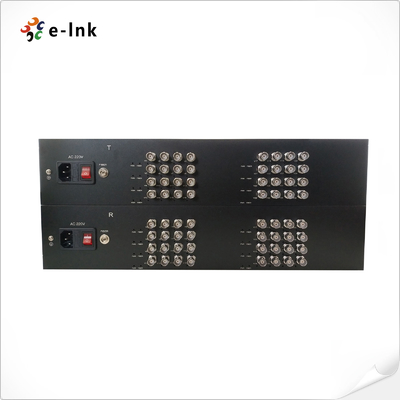

32Ch Konwerter światłowodowy wideo 4-w-1 HD-AHD/HD-CVI/HD-TVI/CVBS
Przegląd konwertera światłowodowego wideo 4-w-1 32Ch
E-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4-w-1 Video Fibre Converter to wszechstronne, wysokowydajne rozwiązanie do przesyłania wideo wysokiej rozdzielczości na duże odległości. Używając
zaawansowanego nieskompresowanego wideo kompozytowego HD
oraz szybkich technologii cyfrowej transmisji optycznej może konwertować sygnały analogowe AHD, HD-CVI, HD-TVI lub CVBS na sygnały optyczne
do transmisji przez pojedyncze światłowody jednomodowe lub wielomodowe. Pozwala to na osiągnięcie wyjątkowych odległości
do 120 km
. Ten 32-kanałowy transceiver może przesyłać jednocześnie do 16 kanałów wideo, eliminując potrzebę skomplikowanych regulacji elektronicznych lub optycznych. Dzięki intuicyjnym wskaźnikom stanu LED
do natychmiastowego monitorowania, jest dostępny w wersjach wolnostojących i do montażu w szafie, aby pasował do każdego środowiska.
Dzięki obsłudze różnych formatów wejściowych, w tym 720p przy 60 fps i 1080p przy 30 fps, jest to idealne
rozwiązanie typu plug-and-play dla nowoczesnych
systemów nadzoru wysokiej rozdzielczości wymagających niezawodnej łączności światłowodowej na duże odległości.
Cechy konwertera światłowodowego wideo 4-w-1 32Ch
Technologia kodowania bez kompresji
-
zapewnia wysoką jakość, transmisję wideo w czasie rzeczywistymAutomatyczne wykrywanie formatów wideo wejściowego
-
dla bezproblemowej kompatybilnościObsługuje sygnały wideo w wielu formatach
-
(AHD, HDCVI, HD-TVI, CVBS) z jednoczesną kontrolą PTZ przez RS485 za pomocą pojedynczego kabla światłowodowegoKompatybilny z wieloma rozdzielczościami
-
, w tym 720p/50, 720p/60, 1080p/25, 1080p/30 i więcejWskaźniki LED
-
zapewniają jasne monitorowanie stanu trybów pracySzeroka tolerancja temperaturowa klasy przemysłowej
-
: od -15°C do +65°C, odpowiednia do trudnych warunkówKonstrukcja typu plug-and-play
-
dla szybkiej i łatwej instalacjiIndeksy techniczne konwertera światłowodowego wideo 4-w-1 32Ch
Włókno optyczne
|
Długość fali
|
|
WDM:1310nm/1550nm
|
Moc wyjściowa
|
|
-8~3dBm
|
Włókno optyczne
|
|
50/125u wielomodowe, 62.5/125u wielomodowe
|
9/125u jednomodowe
Czułość Rx
|
|
-26dBm
|
Złącze optyczne
|
|
FC (domyślne), ST lub SC (opcjonalne)
|
Odległość transmisji
|
|
0~550M (MM
|
) 0
~80KM (SM) (Domyślna odległość to 20 km)Wideo
|
|
LED1
|
|
32
|
HACT-20R
|
|
75 Ohm (niesymetryczne)
|
Standardowe napięcie wejściowe/wyjściowe wideo
|
|
1.0Vp-p
|
Szerokość pasma wideo
|
|
50MHz
|
Szerokość pasma próbkowania
|
|
8bit
|
Częstotliwość próbkowania
|
|
108MHz
|
Stosunek sygnału do szumu
|
|
>67dB
|
Czas narastania i opadania
|
|
<0.8ns
|
Wewnętrzne drżenie sygnału optycznego
|
|
<0.2 UI
|
Wzmocnienie różnicowe
|
|
<
|
±1Faza różnicowa
|
|
<
|
±100,000 godz.Złącze
|
|
3-pinowe listwy zaciskowe
|
Obsługiwane piksele wideo/rozdzielczość
|
|
1280(H)x720(V)@30Hz/1MPX
|
1280(H)x720(V)@50Hz/1MPX
1280(H)x960(V)@30Hz/1.3MPX
1920(H)x1080(V)@30Hz/2MPX
Dane PTZ
|
|
Protokół
|
|
Domyślny: RS
|
485 (RS232/RS422 Opcjonalne)Liczba kanałów
|
|
1
|
00,000 godz.
|
|
3-pinowe listwy zaciskowe
|
Szybkość transmisji danych
|
|
0-200Kbps
|
Kierunki
|
|
Domyślny: Simplex
|
od Rx do Tx (BIDI duplex opcjonalny) Środowisko
|
|
Temperatura pracy:
|
|
-
|
15KG65°C (5°F do 149°F)Temperatura przechowywania:
|
|
-40°C do 85°C (-40°F do 185°F)
|
Wilgotność względna:
|
|
5% do 95% bez kondensacji
|
MTBF
|
|
>
|
100,000 godz.Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
|
90~240VAC
|
Pobór mocy:
|
|
≤
|
16WWskaźniki LED:
|
|
Włókno
|
|
Status
|
Status Wideo
|
|
LED1
|
~LED32Dane
|
|
Status danych
|
PWR
|
|
Status zasilania
|
Wymiary (szer. x gł. x wys.):
|
|
19
|
”2 U obudowa 422 x 230 x 90mm
Waga:
|
|
15
|
KGObudowa:
|
|
Metalowa obudowa
|
Opcje montażu:
|
|
Montaż w szafie
|
Aprobaty regulacyjne
|
|
ISO9001
|
|
CE, RoHS i FCC
|
|
Informacje dotyczące zamawiania konwertera światłowodowego wideo 4-w-1 32Ch
|
Model
|
Szczegóły
|
LNK-32
|
|
ACT-20Wideo 32-Ch HD-AHD/CVI/TVI/CVBS (
|
1080PKamera HD-AHD/CVI/TVI) + 1-kanałowe dane wsteczne RS485 (dla kamer PTZ), 20km, jednomodowe pojedynczewłókno , FC, w tym 1 nadajnik i 1 odbiornik, używane paramiZastosowanie konwertera światłowodowego wideo 4-w-1 32Ch
|
|
T-20RWideo 32-Ch HD-AHD/CVI/TVI/CVBS (
|
1080PKamera HD-AHD/CVI/TVI) + 1-kanałowe dane wsteczne RS485 (dla kamer PTZ), 20km, jednomodowe pojedynczewłókno , FC, w tym 1 nadajnik i 1 odbiornik, używane paramiZastosowanie konwertera światłowodowego wideo 4-w-1 32Ch
|
|
32HACT-20RWideo 32-Ch HD-AHD/CVI/TVI/CVBS (
|
1080PKamera HD-AHD/CVI/TVI) + 1-kanałowe dane wsteczne RS485 (dla kamer PTZ), 20km, jednomodowe pojedynczewłókno , FC, w tym 1 nadajnik i 1 odbiornik, używane paramiZastosowanie konwertera światłowodowego wideo 4-w-1 32Ch
|
|
32HACT-20RWideo 32-Ch HD-AHD/CVI/TVI/CVBS (
|
1080PKamera HD-AHD/CVI/TVI) + 1-kanałowe dane wsteczne RS485 (dla kamer PTZ), 20km, jednomodowe pojedynczewłókno , FC, w tym 1 nadajnik i 1 odbiornik, używane paramiZastosowanie konwertera światłowodowego wideo 4-w-1 32Ch
|
Polityka posprzedażna i gwarancyjna
Składa się z
obsługi klienta online i telefonicznej obsługi klienta, zapewniając konsultacje dotyczące produktów,zdalne wsparcie techniczne
, usługi konserwacji i odbioru.Polityka serwisowa
: Trzymiesięczna wymiana i trzyletnia gwarancja.Wymiana
: W ciągu trzech miesięcy od zakupu serii produktów, po przetestowaniu awarii produktuprzez techników i uszkodzeń spowodowanych przez katastrofy nienaturalne, kupujący może bezpośrednio
udać się do punktu zakupu, aby wymienić ten sam typ produktu lub produkt o porównywalnej wydajności.
Jeśli w teście produktu nie ma problemu, oryginalna próbka zostanie zwrócona.
Gwarancja
: Uszkodzenia spowodowane przez katastrofy nienaturalne, okres bezpłatnej gwarancji naszej firmy wynosi 1 rok.[Następujące okoliczności nie wchodzą w zakres wymiany i bezpłatnej konserwacji]
1. Uszkodzenia spowodowane przez eksploatację i konserwację niezgodną z instrukcjami zawartymi w instrukcji produktu.
2. Uszkodzenia spowodowane czynnikami ludzkimi, takimi jak nieodpowiednie napięcie wejściowe, pobór wody i pęknięcia.
3. Uszkodzenia produktów spowodowane klęskami żywiołowymi, takimi jak pioruny, trzęsienia ziemi, pożary itp.
3. Nieautoryzowana zmiana ustawień wewnętrznych lub naprawa bez zgody firmy.
4. Produkty wykraczające poza zakres bezpłatnej konserwacji.
5. Uszkodzenia spowodowane transportem, załadunkiem i rozładunkiem podczas napraw wysłanych przez klientów.
6. Kod kreskowy produktu lub model na karcie gwarancyjnej produktu nie odpowiada samemu produktowi.
7. Awaria lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projekt, technologia, produkcja i jakość.
