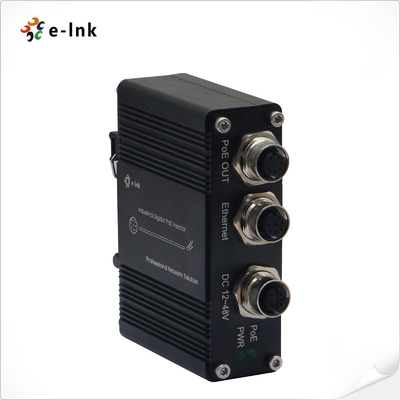

EN50155 Przemysłowy 1-port Gigabit PoE Injektor 30W M12 Konektor DIN-Rail
Przegląd
LNK-INJ301-M12 to certyfikowany przez EN50155 przemysłowy wtryskiwacz Gigabit PoE przeznaczony do
Wykorzystuje się go w pojazdach, pojazdach i na drogach kolejowych.
niezawodne działanie w trudnych warunkach z drgawkami, wstrząsami i ekstremalnymi temperaturami
(-40°C do 80°C), wyposażone w złącza M12, inteligentne wykrywanie PoE i
DIN-Rail / wsparcie na ścianie, ten wtryskiwacz gwarantuje bezpieczne, wysokiej mocy
i dostarczania danych dla urządzeń sieciowych klasy przemysłowej.
Cechy
Certyfikat EN50155: zgodny dla środowisk przemysłowych kolejowych i pojazdów
PoE+ wysokiej mocy: 30 W na port z zgodnością IEEE802.3af/na
Wytrzymałe złącza M12: zapewniają bezpieczne, odporne na drgania połączenia
Wsparcie danych gigabitów: 10/100/1000Base-TX, pełny/pół-dupleks, naprzód/filtr 1.488Mpps
Niezawodność w zakresie ochrony środowiska: temperatura pracy od -40 do 80°C, obudowa z aluminium IP40
Elastyczne zamontowanie: DIN-Rail lub instalacja ścienna
Inteligentna ochrona PoE: wykrywa ważne urządzenia PoE przed włączeniem
Światła LED diagnostyczne: wyraźne wskazanie mocy i stanu PoE
Wskaźniki techniczne
|
Ethernet
|
|
Standardy:
|
IEEE802.3af Zasilanie przez Ethernet
|
|
IEEE802.3at Zasilanie przez Ethernet
|
|
Rodzaj przetwarzania:
|
Do przodu
|
|
Pół-dupleks, pełn-dupleks
|
|
Prędkość filtracji przodkowej:
|
1,488,000pps (1000Mbps)
|
|
Kablówka:
|
10/100/1000Base-T
|
|
Złącze:
|
2x złącze M12 (8-pin kobieta M12 A-kodowanie)
|
|
Środowiskowe
|
|
Temperatura pracy:
|
-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Względna wilgotność:
|
5% do 95% nie kondensujące
|
|
MTBF:
|
>200.000 godzin
|
|
Elektryczne i mechaniczne
|
|
Moc wejściowa:
|
12 ~48VDC na 5-pionowej kobiecie M12 A-Coding
|
|
Zużycie energii:
|
Maksymalnie 36W.
|
|
PoE (Power over Ethernet)
|
|
Standardowy:
|
IEEE802.3af/w
|
|
Port:
|
Złącze M12 (kobieta o kodzie M12 A o 8 szpilkach)
|
|
Maksymalna moc na port:
|
Maksymalnie 30 W
|
|
Wskaźniki LED:
|
|
Moc:
|
Status mocy
|
|
PoE:
|
Status PoE
|
|

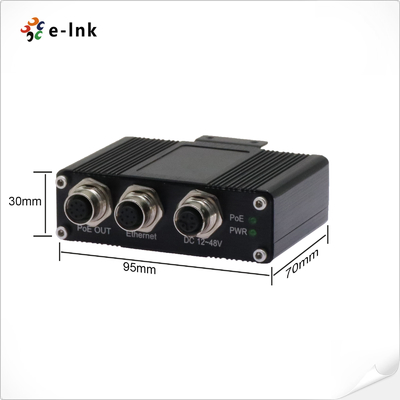

Wymiary (WxDxH):
|
95 x 70 x30 mm
|
|
Poziom:
|
0.25kg
|
|
Obudowa:
|
AluminioweSprawa
|
|
Opcje montażu:
|
DIN-Rail/Wall-mount
|
|
Zatwierdzenia regulacyjne
|
|
ISO9001
|
|
Część 15 FCC, klasa A, EN50155
|
|
EN55022:2006+A1: 2007 Klasa A
|
|
Ochrona przed przeciążeniami:
|
|
RJ45: 1KV
|
|
Moc: 500V
|
|
ESD: 4KV/8KV
|
Informacje o zamówieniu
|
Model
|
Opis
|
|
LNK-INJ301- M12
|
EN50155 Przemysłowy 1-port 10/100/1000M M12 Wtryskiwacz PoEWprowadzenie mocy 12~48VDC
|
|
Opcje montażu
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
Opcje zasilania
|
Wyposażenie elektryczne należy zakupić osobno
|
Zastosowanie
M12 Przypisanie szpilki:
|
Szpilka
|
Zadanie
|
|
RJ45
|
M12
|
PoE
|
Ethernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
TP0-
|
TP0-
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
TP2+(VCC+)
|
TP2+
|
|
5
|
1
|
TP2-(VCC+)
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
TP3+(VCC-)
|
TP3+
|
|
8
|
3
|
TP3-(VCC-)
|
TP3-
|
