Impedancja wejściowa/wyjściowaCh 5MP HD-Wideo 4-kanałowy konwerter światłowodowy wideo 4 w 1
Przegląd konwertera światłowodowego wideo HD

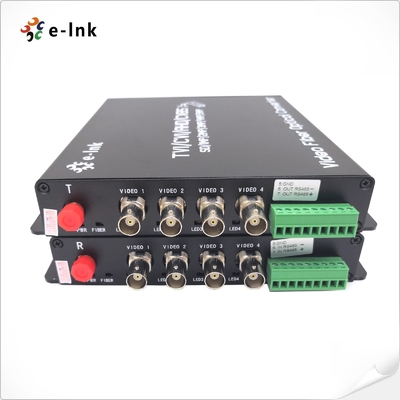

E-Link 4-kanałowy, 4-w-1 konwerter światłowodowy wideo to rozwiązanie o dużej pojemności, które konwertuje sygnały analogowe AHD, HD-CVI, HD-TVI lub CVBS na sygnały optyczne do transmisji na bardzo duże odległości
do
120 km przez pojedyncze włókno. Wykorzystując zaawansowane nieskompresowane wideo HD i szybką technologię cyfrową optyczną, może jednocześnie przesyłać cztery kanały wideo, obsługując jednocześnie
rozdzielczości do 5MP
. To urządzenie typu plug-and-play nie wymaga żadnych regulacji elektronicznych ani optycznych i posiada wskaźniki stanu LED do monitorowania w czasie rzeczywistym. Oferując elastyczne opcje instalacji jako urządzenie wolnostojące lub w szafie rack
jest idealnym rozwiązaniem o dużej gęstości do rozszerzania wielu kanałów nadzoru w wysokiej rozdzielczości
w zastosowaniach związanych z bezpieczeństwem, przemysłem i nadawaniem.
Cechy konwertera światłowodowego wideo HD
Technologia bez kompresji:
-
Zapewnia wysokiej jakości, bezstratną transmisję wideo.Automatyczne wykrywanie formatu wideo:
-
Automatycznie rozpoznaje wiele formatów wejściowych wideo.Transmisja wielu sygnałów:
-
Obsługuje jednoczesną transmisję sygnałów AHD, HDCVI, HD-TVI lub CVBS z danymi sterowania PTZ (RS485) przez pojedynczy kabel światłowodowy.Wysoka kompatybilność kamer:
-
Współpracuje z kamerami 5MP, 4MP, 3MP, 1080P i 720P.Wskaźniki stanu LED:
-
Zapewniają monitorowanie trybu funkcjonalnego w czasie rzeczywistym.Niezawodność przemysłowa:
-
Zaprojektowany do stabilnej pracy w trudnych warunkach.Instalacja Plug & Play:
-
Prosta konfiguracja bez konieczności konfiguracji.Szeroki zakres temperatur pracy:
-
Działa niezawodnie w zakresie od -15°C do +65°C.Indeksy techniczne konwertera światłowodowego wideo HD
Włókno optyczne
|
Długość fali
|
|
WDM:1310nm/1550nm
|
Moc wyjściowa
|
|
-8~3dBm
|
Włókno optyczne
|
|
50/125u multimode
|
,zdalne wsparcie techniczne,zdalne wsparcie techniczneCzułość Rx
|
|
-26dBm
|
Złącze optyczne
|
|
FC (domyślnie), ST lub SC (opcjonalnie)
|
Odległość transmisji
|
|
0~550M (MM) / 0~80KM (SM) (Domyślna odległość to 20Km)
|
Wideo
|
|
LED1, LED2, LED3, LED4
|
|
4
|
Impedancja wejściowa/wyjściowa
|
|
75 Ohm (niesymetryczna)
|
Standardowe napięcie wejściowe/wyjściowe wideo
|
|
1.0Vp-p
|
Szerokość pasma wideo
|
|
50MHz
|
Szerokość pasma próbkowania
|
|
8bit
|
Częstotliwość próbkowania
|
|
108MHz
|
Stosunek sygnału do szumu
|
|
>67dB
|
Czas narastania i opadania
|
|
<0.8ns
|
Wewnętrzne drżenie sygnału optycznego
|
|
<0.2 UI
|
Wzmocnienie różnicowe
|
|
<
|
±1Faza różnicowa
|
|
<
|
±100,000 godz.Złącze
|
|
Zaciski śrubowe 3-pinowe
|
Obsługa wideo
|
|
Kamery 5MP 4MP 3MP 1080P 720P
|
), 20km, jednomodowe jednomodowe włókno, FC, w tym 1 nadajnik i 1 odbiornik, używane parami
|
|
Protokół
|
|
Domyślnie: RS485
|
(RS232/RS422 Opcjonalnie) Liczba kanałów
|
|
1
|
00,000 godz.
|
|
Zaciski śrubowe 3-pinowe
|
Szybkość transmisji danych
|
|
0-200Kbps
|
Kierunki
|
|
Domyślnie: Simplex od Rx do Tx (BIDI duplex opcjonalnie)
|
Środowisko
|
|
Temperatura pracy:
|
|
-
|
15°C do 65°C (5°F do 149°F)Temperatura przechowywania:
|
|
-40°C do 85°C (-40°F do 185°F)
|
Wilgotność względna:
|
|
5% do 95% bez kondensacji
|
MTBF
|
|
>
|
100,000 godz.Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
|
DC5V 2A
|
Pobór mocy:
|
|
≤
|
6WWskaźniki LED:
|
|
Włókno
|
|
Status
|
Status Wideo
|
|
LED1, LED2, LED3, LED4
|
Dane
|
|
Status danych
|
PWR
|
|
Status zasilania
|
Wymiary (szer. x gł. x wys.):
|
|
167
|
x 28x 28mm Waga:
|
|
1.5
|
KgObudowa:
|
|
Metalowa obudowa
|
Opcje montażu:
|
|
Montaż na ścianie
|
/Montaż w szafie rackAprobaty regulacyjne
|
|
ISO9001
|
|
CE, RoHS i FCC
|
|
Informacje dotyczące zamawiania konwertera światłowodowego wideo HD
|
Model
|
Szczegóły
|
LNK-5MP-4V-20
|
|
4-kanałowe wideo HD-AHD/CVI/TVI/CVBS (
|
Kamery 5MP 4MP 3MP 1080P 720P ), 20km, jednomodowe jednomodowe włókno, FC, w tym 1 nadajnik i 1 odbiornik, używane paramiLNK-5MP-4V-20R
|
|
4-kanałowe wideo HD-AHD/CVI/TVI/CVBS (
|
Kamery 5MP 4MP 3MP 1080P 720P ) + 1-kanałowe dane wsteczne RS485 (dla kamer PTZ), 20km, jednomodowe jednomodowe włókno, FC, w tym 1 nadajnik i 1 odbiornik, używane paramiZastosowanie konwertera światłowodowego wideo HD
|
Polityka posprzedażna i gwarancyjna
Składa się z
obsługi klienta online i obsługi klienta telefonicznej, zapewniając konsultacje dotyczące produktów,zdalne wsparcie techniczne
, usługi konserwacji i odbioru.Polityka serwisowa
: Trzymiesięczna wymiana i trzyletnia gwarancja.Wymiana
: W ciągu trzech miesięcy od zakupu serii produktów, po przetestowaniu awarii produktuprzez techników i uszkodzeń spowodowanych przez katastrofy nienaturalne, kupujący może bezpośrednio
udać się do punktu zakupu, aby wymienić ten sam typ produktu lub produkt o porównywalnej wydajności.
Jeśli w teście produktu nie ma problemu, oryginalna próbka zostanie zwrócona.
Gwarancja
: Uszkodzenia spowodowane przez katastrofy nienaturalne, okres bezpłatnej gwarancji naszej firmy wynosi 1 rok.[Następujące okoliczności nie wchodzą w zakres wymiany i bezpłatnej konserwacji]
1. Uszkodzenia spowodowane przez eksploatację i konserwację niezgodną z instrukcjami zawartymi w instrukcji produktu.
2. Uszkodzenia spowodowane czynnikami ludzkimi, takimi jak niewłaściwe napięcie wejściowe, pobór wody i pęknięcia.
3. Uszkodzenia produktów spowodowane klęskami żywiołowymi, takimi jak wyładowania atmosferyczne, trzęsienia ziemi, pożary itp.
3. Nieautoryzowana zmiana ustawień wewnętrznych lub naprawa bez zgody firmy.
4. Produkty wykraczające poza zakres bezpłatnej konserwacji.
5. Uszkodzenia spowodowane transportem, załadunkiem i rozładunkiem podczas napraw wysłanych przez klientów.
6. Kod kreskowy produktu lub model na karcie gwarancyjnej produktu nie odpowiada samemu produktowi.
7. Awaria lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projekt, technologia, produkcja i jakość.
