2Ch 5MP HD-Wideo 4-w-1 Konwerter Wideo Światłowodowy
Przegląd Konwertera Wideo HD-Fiber

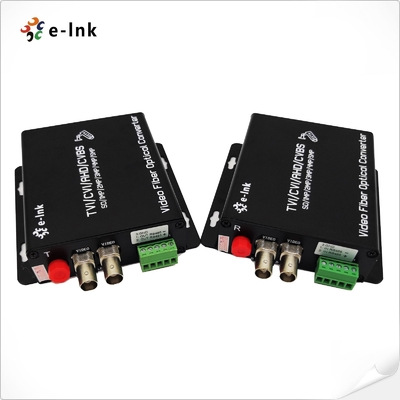

Konwerter światłowodowy wideo E-Link 2-kanałowy 4-w-1 może bezproblemowo konwertować sygnały analogowe AHD, HD-CVI, HD-TVI
lub CVBS na sygnały optyczne w celu transmisji na bardzo duże odległości do 120 km
po pojedynczym włóknie. Wykorzystując nieskompresowane wideo HD i szybką technologię cyfrową optyczną,
może jednocześnie przesyłać dwa kanały wideo, obsługując rozdzielczości do 5MP.
To rozwiązanie typu plug-and-play nie wymaga żadnych regulacji elektronicznych ani optycznych i posiada wskaźniki LED
do monitorowania w czasie rzeczywistym. Oferując elastyczne opcje instalacji jako urządzenie wolnostojące lub w szafie rack,
jest idealnym, wysokowydajnym rozwiązaniem do rozszerzania nadzoru wideo w wysokiej rozdzielczości w zastosowaniach związanych z bezpieczeństwem,
przemysłowych i nadawczych.
Cechy konwertera wideo HD-Fiber
- Transmisja bezstratna: Technologia kodowania bez kompresji zachowuje oryginalną jakość wideo.
- Automatyczne wykrywanie formatu wideo: Automatycznie rozpoznaje wejściowe formaty wideo.
- Wiele sygnałów po światłowodzie: Obsługuje jednoczesną transmisję sygnałów wideo AHD, HDCVI, HD-TVI, lub CVBS z danymi sterowania PTZ (RS485) za pośrednictwem pojedynczego kabla światłowodowego.
- Szeroka kompatybilność kamer: Kompatybilny z kamerami 5MP, 4MP, 3MP, 1080P i 720P.
- Wskaźniki stanu LED: Zapewniają jasne monitorowanie trybu funkcjonalnego.
- Konstrukcja klasy przemysłowej: Zapewnia stabilną pracę w trudnych warunkach.
- Łatwa instalacja: Konstrukcja typu plug-and-play umożliwia szybką konfigurację.
- Rozszerzony zakres temperatur: Działa niezawodnie w zakresie od -15ºC do +65ºC.
Indeksy techniczne konwertera wideo HD-Fiber
|
Włókno optyczne
|
|
Długość fali
|
WDM:1310nm/1550nm
|
|
Moc wyjściowa
|
-8~3dBm
|
|
Włókno optyczne
|
50/125u wielomodowe,62.5/125u wielomodowe,9/125u jednomodowe
|
|
Czułość Rx
|
-26dBm
|
|
Złącze optyczne
|
FC (domyślne), ST lub SC (opcjonalne)
|
|
Odległość transmisji
|
0~550M (MM) / 0~80KM (SM) (Domyślna odległość to 20Km)
|
|
Wideo
|
|
Liczba kanałów
|
2
|
|
Impedancja wejściowa/wyjściowa
|
75 omów (niesymetryczne)
|
|
Standardowe napięcie wejściowe/wyjściowe wideo
|
1.0Vp-p
|
|
Szerokość pasma wideo
|
50MHz
|
|
Szerokość pasma próbkowania
|
8bit
|
|
Częstotliwość próbkowania
|
108MHz
|
|
Stosunek sygnału do szumu
|
>67dB
|
|
Czas narastania i opadania
|
<0.8ns
|
|
Wewnętrzne drżenie sygnału optycznego
|
<0.2 UI
|
|
Wzmocnienie różnicowe
|
< ±1.5%
|
|
Faza różnicowa
|
< ±1°
|
|
Złącze
|
BNC
|
|
Obsługa wideo
|
Kamery 5MP 4MP 3MP 1080P 720P
|
|
Dane PTZ
|
|
Protokół
|
Domyślny: RS485 (RS232/RS422 Opcjonalne)
|
|
Liczba kanałów
|
1
|
|
Złącze
|
3-pinowe listwy zaciskowe
|
|
Szybkość transmisji danych
|
0-200Kbps
|
|
Kierunki
|
Domyślny: Simplex od Rx do Tx (BIDI duplex opcjonalny)
|
|
Środowisko
|
|
Temperatura pracy:
|
-15°C do 65°C (5°F do 149°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF
|
> 100,000 godz.
|
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
DC5V 2A
|
|
Pobór mocy:
|
≤6W
|
|
Wskaźniki LED:
|
|
Światłowód
|
Światłowód Status
|
|
Wideo
|
LED
|
|
Dane
|
Status danych
|
|
PWR
|
Status zasilania
|
|
Wymiary (szer. x gł. x wys.):
|
167 x 172 x 28 mm
|
|
Waga:
|
1.5Kg
|
|
Obudowa:
|
Metalowa obudowa
|
|
Opcje montażu:
|
Montaż na ścianie/Montaż w szafie rack
|
|
Aprobaty regulacyjne
|
|
ISO9001
|
|
CE, RoHS i FCC
|
Informacje dotyczące zamawiania konwertera wideo HD-Fiber
|
Model
|
Szczegóły
|
|
LNK-5MP-2V-20
|
2-kanałowe wideo HD-AHD/CVI/TVI/CVBS (Kamery 5MP 4MP 3MP 1080P 720P), 20 km, jednomodowe pojedyncze włókno, FC, w tym 1 nadajnik i 1 odbiornik, używane parami
|
|
LNK-5MP-2V-20R
|
2-kanałowe wideo HD-AHD/CVI/TVI/CVBS (Kamery 5MP 4MP 3MP 1080P 720P ) + 1-kanałowe dane wsteczne RS485 (dla kamer PTZ), 20 km, jednomodowe pojedyncze włókno, FC, w tym 1 nadajnik i 1 odbiornik, używane parami
|
Zastosowanie konwertera wideo HD-Fiber
Polityka posprzedażna i gwarancyjna
Składa się z obsługi klienta online i obsługi klienta telefonicznej, zapewniając konsultacje dotyczące produktów,
zdalne wsparcie techniczne, usługi konserwacji i odbioru.
Polityka serwisowa: Trzymiesięczna wymiana i trzyletnia gwarancja.
Wymiana: W ciągu trzech miesięcy od zakupu serii produktów, po przetestowaniu awarii produktu
przez techników i uszkodzeń spowodowanych przez czynniki inne niż klęski żywiołowe, kupujący może bezpośrednio
udać się do punktu zakupu, aby wymienić produkty tego samego typu lub o porównywalnej wydajności.
Jeśli w teście produktu nie ma problemów, oryginalna próbka zostanie zwrócona.
Gwarancja: Uszkodzenia spowodowane przez czynniki inne niż klęski żywiołowe, bezpłatny okres gwarancji naszej firmy wynosi 1 rok.
[Następujące okoliczności nie wchodzą w zakres wymiany i bezpłatnej konserwacji]
1. Uszkodzenia spowodowane przez eksploatację i konserwację niezgodną z instrukcjami zawartymi w instrukcji produktu.
2. Uszkodzenia spowodowane czynnikami ludzkimi, takimi jak nieodpowiednie napięcie wejściowe, pobór wody i uszkodzenia.
3. Uszkodzenia produktów spowodowane klęskami żywiołowymi, takimi jak wyładowania atmosferyczne, trzęsienia ziemi, pożary itp.
3. Nieautoryzowana zmiana ustawień wewnętrznych lub naprawa bez zgody firmy.
4. Produkty wykraczające poza zakres bezpłatnej konserwacji.
5. Uszkodzenia spowodowane transportem, załadunkiem i rozładunkiem podczas napraw wysłanych przez klientów.
6. Kod kreskowy produktu lub model na karcie gwarancyjnej produktu nie odpowiada samemu produktowi.
7. Awaria lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projekt, technologia, produkcja i jakość.
