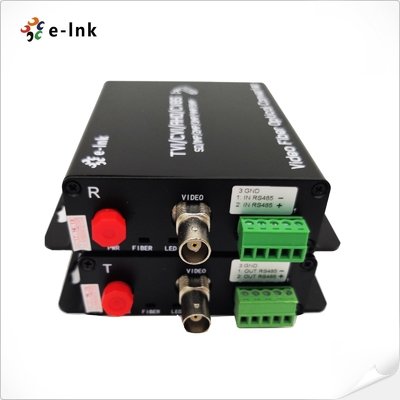

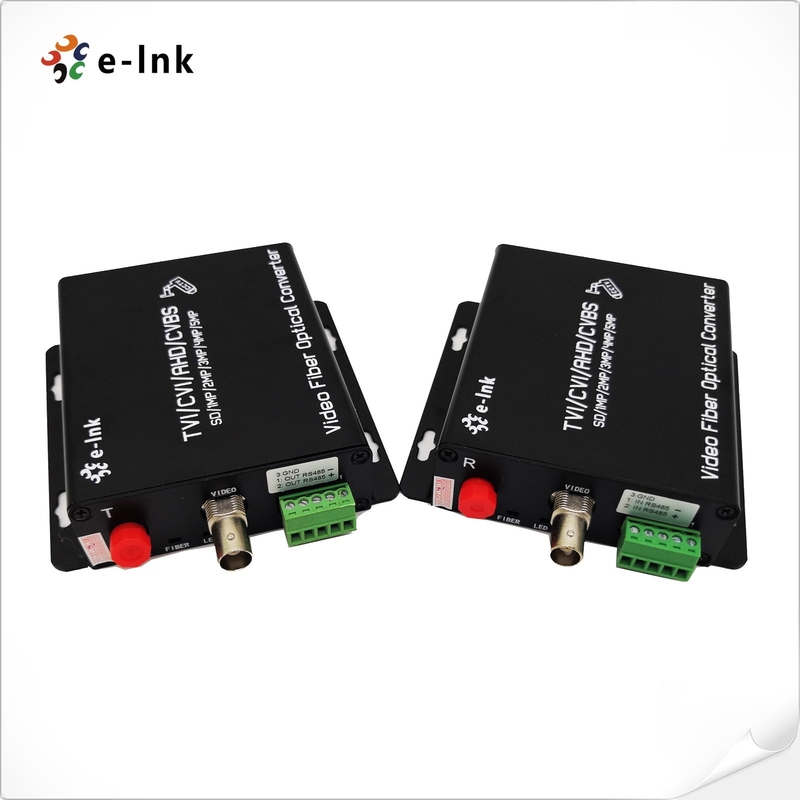

KgCh 5MP HD-Wideo 4-w-1 Konwerter Wideo Światłowodowy
Przegląd Konwertera Wideo HD-Fiber
Konwerter światłowodowy E-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4-w-1wykorzystuje zaawansowaną, nieskompresowaną technologię wideo i szybką transmisję optyczną do konwersji sygnałów AHD, HD-CVI, HD-TVI lub CVBS
na
sygnały optyczne w celu transmisji na bardzo duże odległości, do 120 kmza pomocą kabla światłowodowego. Ten wszechstronny transceiver obsługuje rozdzielczości
od 720p do 5MP, przesyłając jeden kanał wideo przez pojedyncze włókno jednomodowe lub wielomodowe. Dzięki
obsłudze typu plug-and-play, nie ma potrzeby regulacji elektronicznych ani optycznych. Zapewnia monitorowanie stanu diodami LED
i oferuje elastyczne opcje instalacji jako urządzenie wolnostojące lub w szafie rack. Jest idealny do rozszerzania
wideo wysokiej rozdzielczości w zastosowaniach nadzoru, bezpieczeństwa i przemysłowych.
Cechy konwertera wideo HD-Fiber
Transmisja wysokiej jakości:
-
Technologia kodowania bez kompresji zapewnia oryginalną jakość wideo.Automatyczne wykrywanie formatu wideo:
-
Obsługuje automatyczną identyfikację formatów wideo wejściowych.Integracja wielu sygnałów:
-
Przesyła sygnały AHD, HDCVI, HDTVI lub CVBS wraz z danymi sterowania PTZ (RS485) za pomocą pojedynczego kabla światłowodowego.Kompatybilność z kamerami:
-
Obsługuje kamery 5MP, 4MP, 3MP, 1080P i 720P.Monitorowanie stanu:
-
Wskaźniki LED zapewniają status funkcjonalny w czasie rzeczywistym.Konstrukcja klasy przemysłowej:
-
Niezawodne działanie w szerokim zakresie temperatur pracy.Łatwe wdrażanie:
-
Konfiguracja typu plug-and-play dla szybkiej instalacji.Szeroki zakres temperatur:
-
Działa w zakresie od -15°C do +65°C.Indeksy techniczne konwertera wideo HD-Fiber
Włókno optyczne
|
Długość fali
|
|
WDM:1310nm/1550nm
|
Moc wyjściowa
|
|
-8~3dBm
|
Włókno optyczne
|
|
50/125u wielomodowe
|
,zdalne wsparcie techniczne,zdalne wsparcie techniczneCzułość Rx
|
|
-26dBm
|
Złącze optyczne
|
|
FC (domyślne), ST lub SC (opcjonalne)
|
Odległość transmisji
|
|
0~550M (MM) / 0~80KM (SM) (Domyślna odległość to 20Km)
|
Wideo
|
|
LED
|
|
1
|
Kg
|
|
75 Ohm (niesymetryczne)
|
Standardowe napięcie wejściowe/wyjściowe wideo
|
|
1.0Vp-p
|
Szerokość pasma wideo
|
|
50MHz
|
Szerokość pasma próbkowania
|
|
8bit
|
Częstotliwość próbkowania
|
|
108MHz
|
Stosunek sygnału do szumu
|
|
>67dB
|
Czas narastania i opadania
|
|
<0.8ns
|
Wewnętrzne drżenie sygnału optycznego
|
|
<0.2 UI
|
Wzmocnienie różnicowe
|
|
<
|
±1Faza różnicowa
|
|
<
|
±1KgZłącze
|
|
3-pinowe listwy zaciskowe
|
Obsługa wideo
|
|
Kamery 5MP 4MP 3MP 1080P 720P
|
), 20 km, jednomodowe pojedyncze włókno, FC, w tym 1 nadajnik i 1 odbiornik, używane parami
|
|
Protokół
|
|
Domyślny: RS485
|
(RS232/RS422 Opcjonalne) Liczba kanałów
|
|
1
|
Kg
|
|
3-pinowe listwy zaciskowe
|
Szybkość transmisji danych
|
|
0-200Kbps
|
Kierunki
|
|
Domyślny: Simplex od Rx do Tx (dupleks BIDI opcjonalny)
|
Środowisko
|
|
Temperatura pracy:
|
|
-
|
15°C do 65°C (5°F do 149°F)Temperatura przechowywania:
|
|
-40°C do 85°C (-40°F do 185°F)
|
Wilgotność względna:
|
|
5% do 95% bez kondensacji
|
MTBF
|
|
>
|
1KgElektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
|
DC5V 2A
|
Pobór mocy:
|
|
≤
|
6WWskaźniki LED:
|
|
Włókno
|
|
Status
|
Status Wideo
|
|
LED
|
Dane
|
|
Status danych
|
PWR
|
|
Status zasilania
|
Wymiary (szer. x gł. x wys.):
|
|
104
|
x 28x 28mm Waga:
|
|
1
|
KgObudowa:
|
|
Metalowa obudowa
|
Opcje montażu:
|
|
Montaż na ścianie
|
/Montaż w szafie rackZatwierdzenia regulacyjne
|
|
ISO9001
|
|
CE, RoHS i FCC
|
|
Informacje dotyczące zamawiania konwertera wideo HD-Fiber
|
Model
|
Szczegóły
|
LNK-5MP-1V-20
|
|
1-kanałowe wideo HD-AHD/CVI/TVI/CVBS (
|
Kamery 5MP 4MP 3MP 1080P 720P ), 20 km, jednomodowe pojedyncze włókno, FC, w tym 1 nadajnik i 1 odbiornik, używane paramiLNK-5MP-1V-20R
|
|
1-kanałowe wideo HD-AHD/CVI/TVI/CVBS (
|
Kamery 5MP 4MP 3MP 1080P 720P ) + 1-kanałowe dane wsteczne RS485 (dla kamer PTZ), 20 km, jednomodowe pojedyncze włókno, FC, w tym 1 nadajnik i 1 odbiornik, używane paramiZastosowanie konwertera wideo HD-Fiber
|
