Przemysłowy 4-portowy gigabitowy przełącznik Ethernet RJ45 + 2-portowy gigabitowy światłowodowy z redundantnym zasilaniem
Przegląd

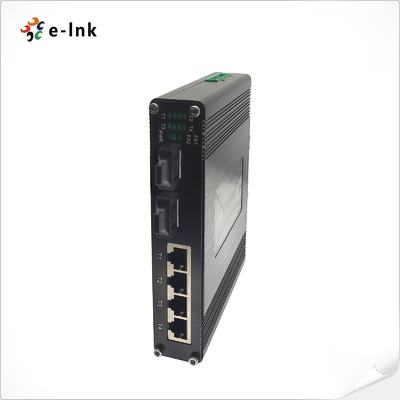

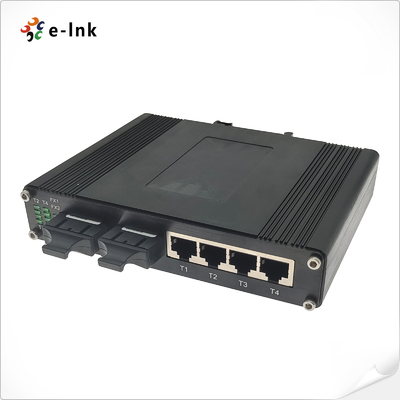

LNK-IMC204G to wzmocniony 4-portowy przełącznik Ethernet 10/100/1000Base-TX + 2-portowy 1000Base-FX
przemysłowy przełącznik Ethernet zaprojektowany do niezawodnej, szybkie transmisji danych w trudnych
środowiskach. Porty RJ45 obsługują auto-negocjację, full/half duplex i auto MDI/MDIX,
podczas gdy porty światłowodowe obsługują tryb single-mode lub multi-mode SFP, SC, FC lub moduły ST. Z
redundantnymi wejściami zasilania 12~58VDC, opcjami montażu na szynie DIN i na ścianie oraz zakresem temperatur pracy
od -40°C do 80°C, ten przełącznik jest idealny do kamer IP, bezprzewodowych punktów dostępowych
i integracji sieci przemysłowych w odległych lokalizacjach.
Cechy
4× porty Gigabit RJ45 z auto MDI/MDIX i obsługą full/half-duplex
2× porty światłowodowe 1000Base-X (SFP/SC/FC/ST opcjonalne)
Obsługuje IEEE802.3x Flow Control i Energy Efficient Ethernet (EEE)
Redundantne wejścia zasilania 12~58VDC z ochroną przed przeciążeniem i odwrotną polaryzacją
Instalacja na szynie DIN lub na ścianie
Szeroki zakres temperatur pracy: -40°C ~ 80°C
Przełączanie store-and-forward z buforem pakietów 1Mbit i 2048 adresami MAC
Kompaktowa, przemysłowa aluminiowa obudowa
Wskaźniki LED dla zasilania, łącza/aktywności Ethernet i stanu światłowodu
Certyfikowana zgodność EMC i bezpieczeństwa (EN55022, EN55024, seria IEC 61000-4)
Indeksy techniczne
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3x Flow Control
|
|
Przekazywanie & Filtrowaniewanie Szybkość:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Pamięć bufora pakietów:
|
1M bitów
|
|
Typ przetwarzania:
|
Store-and-Forward
|
|
Rozmiar tabeli adresów:
|
2048 adresów MAC
|
|
Interfejs
|
|
Złącze:
|
4 x RJ45
|
|
Port optyczny:
|
2 x 1000Base-FX (SFP, SC, FC, ST Opcjonalne)
|
|
Środowisko
|
|
Temperatura pracy:
|
-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
12~58VDC , Redundantne zasilanie (6-pinowa listwa zaciskowa)
|
|
Pobór mocy:
|
5W Max.
|
|
Ochrona:
|
|
Przeciążenie wejścia zasilania:
|
Automatyczne resetowanie
|
|
Odwrotna polaryzacja:
|
Obecna
|
|
Wskaźniki LED:
|
|
Zasilanie:
|
Status Power1, Power2
|
|
Ethernet (na port):
|
Link/Aktywność
|
|
Port światłowodowy:
|
FX1, FX2
|
|
Wymiary (szer. x gł. x wys.):
|
150 x 115 x 30 mm
|
|
Waga:
|
0.5Kg
|
|
Obudowa:
|
Aluminiowa obudowa
|
|
Opcje montażu:
|
Szyna DIN / Montaż na ścianie
|
|
Zatwierdzenia regulacyjne
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasa A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Przepięcie)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informacje dotyczące zamawiania
|
Model
|
Opis
|
|
LNK-IMC204G
|
Przemysłowy Przełącznik Ethernet: 4-portowy 10/100/1000Base-TX + 2-portowy 1000BASE-FX Światłowód, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC204G-20
|
Przemysłowy Przełącznik Ethernet: 4-portowy 10/100/1000Base-TX + 2-portowy 1000BASE-FX Światłowód, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC204GS-20
|
Przemysłowy Przełącznik Ethernet: 4-portowy 10/100/1000Base-TX + 2-portowy 1000BASE-FX Światłowód, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC204GF-20
|
Przemysłowy Przełącznik Ethernet: 4-portowy 10/100/1000Base-TX + 2-portowy 1000BASE-FX Światłowód, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC204G-SFP
|
Przemysłowy 4-portowy 10/100/1000BASE-T + 1-portowy 1000BASE SFP Przełącznik Ethernet
|
|
Opcje montażu
|
► Domyślny wspornik na szynę DIN zainstalowany; wspornik do montażu na ścianie jest dołączony.
|
|
Opcje zasilania
|
► 24W/1A 24VDC Zasilacz na szynę DIN. Otwarty przewód do listwy zaciskowej.
|
|
► Zasilacz należy zakupić osobno.
|
