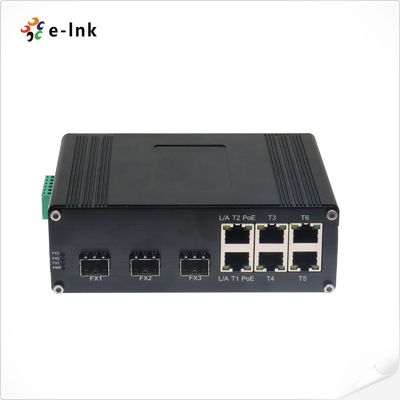

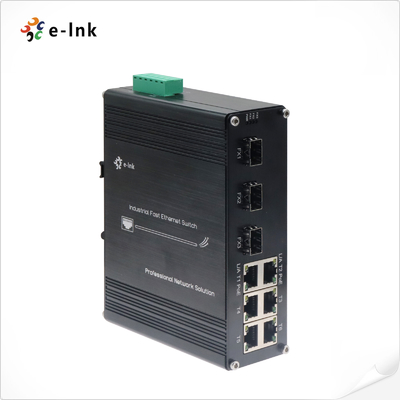

Przemysłowe6- Port 10/100T 802.3af/w PoE +3- Port 100BASE-FX Ethernet Switch
Przegląd przełącznika Ethernet przemysłowego
W sprawieLNK-IMC306PSerię jest wytrzymały 9-port IndustrialPrzełącznik PoE+ Ethernet, zbudowany dla
wdrażanie urządzeń napędzanych energią w wymagających środowiskach zewnętrznych i przemysłowych.
6x 10/100Base-TX porty PoE+, dostarczając do 30W na port dla urządzeń takich jakKamery IP
i bezprzewodowych punktów dostępu, z3x 100 portów światłowodowych F-FXw przypadku przewozów długodystansowych,
łączność szpiku odpornego na hałas.
Ten twardy przełącznik upraszcza architekturę sieci poprzez przesyłanie zarówno danych, jak i mocy
przez jeden kabel Ethernet, drastycznie zmniejszając koszty instalacji i złożoność.
Jego solidna konstrukcja zapewnia niezawodną pracę w krytycznych zastosowaniach, takich jak zabezpieczenie obwodu,
Inteligentne systemy transportu (ITS) i automatyzacja fabryk, nawet w warunkach ekstremalnych temperatur
i warunków.
Funkcje przełącznika Ethernet przemysłowego
- 6 × 10/100 portów Base-TX + 3 × 100 portów Base-FXdo elastycznych sieci Ethernet i światłowodowych
- 10/100Mbps Porty RJ45z obsługą Full/Half-duplex, Auto-negocjacji i Auto MDI/MDIX
- Wsparcie PoE+: zgodny z normą IEEE 802.3af/at, o mocy do30 W na port
- Elastyczne opcje włókna: SFP, SC, FC lub ST
- Stabilna transmisja danychz kontrolą przepływu IEEE 802.3x
- Konstrukcja energooszczędnazgodne z normą IEEE 802.3az (EEE)
- Zbytne wejścia zasilaniadla wysokiej niezawodności w krytycznych zastosowaniach
- Wstawienie kolei DINdo łatwej i bezpiecznej instalacji przemysłowej
- Duża temperatura pracy: -40°C do 80°C (-40°F do 176°F), idealnie nadaje się do trudnych warunków
Wskaźniki techniczne przełączników przemysłowych Ethernet
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3x Kontrola przepływu
|
|
IEEE 802.3az Energooszczędny Ethernet (EEE)
|
|
IEEE802.3af Zasilanie przez Ethernet
|
|
IEEE802.3at Zasilanie przez Ethernet
|
|
Do przodu&FiltrWydanie Stawka:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Pamięć pakietów buforowych:
|
512K bitów
|
|
Rodzaj przetwarzania:
|
Przechowywanie i przekazywanie
|
|
Wielkość tabeli adresowej:
|
1024 Adresy MAC
|
|
Interfejs
|
|
Złącze:
|
6 x RJ45
|
|
Port optyczny:
|
3 x 100Baza-FX (SFP, SC, FC, ST opcjonalne)
|
|
Środowiskowe
|
|
Temperatura pracy:
|
-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Względna wilgotność:
|
5% do 95% nie kondensujące
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
|
Moc wejściowa:
|
48~ 57VDC, Pojemność niepotrzebna (6-pin Terminal Block)
|
|
Zużycie energii:
|
180W Max. (PoE w użyciu)
|
|
5W Max. (PoE nie w użyciu)
|
|
Standardowy:
|
IEEE802.3af/at
|
|
PoE:
|
|
Port:
|
RJ45 Port 1 ~ Port6
|
|
Maksymalna moc na port:
|
Maksymalnie 30 W na port (alternatywny tryb B)
|
|
Ochrona:
|
|
Przesyłka mocy:
|
Automatyczne przywracanie
|
|
Odwrotna polarność:
|
Obecne
|
|
Wskaźniki LED:
|
|
Moc:
|
PWR Status
|
|
PoE:
|
Status w porcie
|
|
Ethernet (na port):
|
Związek/Działalność
|
|
Włókna:
|
FX1, FX2, FX3
|
|
Wymiary (WxDxH):
|
150 x115 x50 mm
|
|
Poziom:
|
0.6Kilogramowo
|
|
Obudowa:
|
Al.Uminum Sprawa
|
|
Opcje montażu:
|
DIN-Rail
|
|
Zatwierdzenia regulacyjne
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, klasa A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Wzrost)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informacje o zamówieniu przełączników przemysłowych Ethernet
|
Model
|
Opis
|
|
LNK...IMC306P
|
Przemysłowe Przełącznik Ethernet: 6-port 10/100Baza-TX (6- port PoE+) + 3 porty 100BASE-FX Włókno, multimod, podwójne włókno, SC, 2KM
|
|
LNK-IMC306P-20
|
Przemysłowe Przełącznik Ethernet: 6-port 10/100Baza-TX (6- port PoE+) + 3 porty 100BASE-FX Włókno, jednowarstwowe, podwójne, SC, 20KM
|
|
LNK-IMC306PS-20
|
Przemysłowe Przełącznik Ethernet: 6-port 10/100Baza-TX (6- port PoE+) + 3 porty 100BASE-FX Włókno, jeden tryb, jedno włókno, SC, 20 km
|
|
LNK-IMC306PF-20
|
Przemysłowe Przełącznik Ethernet: 6-port 10/100Baza-TX(6- port PoE+)+ 3 porty 100BASE-FX Włókno, pojedyncze W trybie, pojedyncza włókna, FC, 20KM
|
|
LNK-IMC306P-SFP
|
Przemysłowe6- port 10/100BASE-T (6- port PoE+) +3-port 100BASE SFP Przełącznik Ethernet
|
|
Opcje SFP
|
Wybór opcji SFP. Wybierz opcję SFP na naszej stronie opcji SFP
|
|
Moduł SFP należy zakupić osobno.
|
|
Opcje montażu
|
► Default DIN-Rail Bracket installed.
|
|
Opcje zasilania
|
/240W/5A 48VDC DIN-Rail zasilacz.
|
|
Zaopatrzenie w prąd należy zakupić oddzielnie.
|
Przemysłowe zastosowanie przełącznika Ethernet
Polityka obsługi po sprzedaży i gwarancji
Składa się z:obsługa klienta onlinea takżeobsługa klienta telefoniczna, zapewniająckonsultacje dotyczące produktu,
wsparcie techniczne zdalne,Usługi konserwacji i akceptacji.
Polityka w zakresie usług: 3 miesiące wymiany i 3 lata gwarancji.
Zastąpienie: W ciągu trzech miesięcy od zakupu serii produktów, po badaniu nieprawidłowości produktu
W przypadku szkód spowodowanych przez techników i szkody spowodowane przez człowieka spowodowane klęskami żywiołowymi, nabywca może bezpośrednio
w miejscu zakupu w celu wymiany tego samego rodzaju produktów lub produktu o porównywalnej wydajności.
Jeżeli nie wystąpią problemy z badaniem produktu, oryginalna próbka zostanie zwrócona.
Gwarancja: Uszkodzenia spowodowane przez człowieka spowodowane klęskami żywiołowymi, okres gwarancji naszej firmy wynosi 1 rok.
[Poniższe okoliczności nie są objęte zakresem wymiany i bezpłatnej konserwacji]
1- uszkodzenia spowodowane niezgodną z instrukcjami obsługi i konserwacji produktu.
2Szkody spowodowane czynnikami ludzkimi, takimi jak nieodpowiednie wprowadzanie napięcia, wchłanianie wody i pęknięcie.
3.Uszkodzenia wyrobów spowodowane klęskami żywiołowymi, takimi jak błyskawice, trzęsienia ziemi, pożary itp.
3Nieautoryzowana zmiana ustawień lub naprawa bez zgody firmy.
4.Produkty wykraczające poza zakres bezpłatnej konserwacji.
5- uszkodzenia spowodowane w trakcie transportu, załadunku i rozładunku podczas napraw wysłanych przez klientów.
6Kod kreskowy lub model produktu na karcie gwarancyjnej produktu nie jest zgodny z samym produktem.
7Niewydolność lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projektowanie, technologia, produkcja i jakość.
